Power-Vision Black 3/1

Источники бесперебойного питания Power-Vision Black 3/1
Power-Vision Black 3/1. Источники бесперебойного питания. N-Power. 10 кВА ... 20 кВА

• Схема On-Line с двойным преобразованием напряжения, IGBT-выпрямителем, IGBT-инвертором, автоматической коррекцией входного коэффициента мощности, продвинутым цифровым управлением, широким ЖК-дисплеем, статическим Bypass и выходным изолирующим трансформатором. Модели с трехфазным входом и однофазным выходом (3/1). Предназначены для надежной защиты вычислительной техники, файловых серверов, рабочих станций, телекоммуникационного оборудования, компьютерных залов, офисов небольших организаций, а также любой другой критичной нагрузки, предъявляющей повышенные требования к качеству напряжения и форме сигнала.

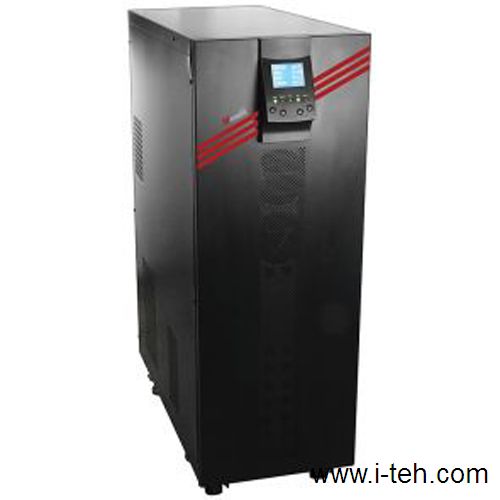

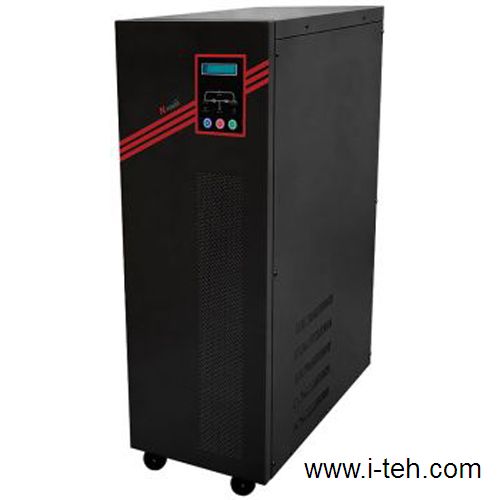

• Power-Vision Black 3/1
• 10 кВА / 8.0 кВт (3ф / 1ф)
• Power-Vision Black 3/1
• 15 кВА / 12 кВт (3ф / 1ф)
• Power-Vision Black 3/1
• 20 кВА / 16 кВт (3ф / 1ф)
• Продвинутое цифровое управление (DSP)
• Цифровое управление работой инвертора, фазовая синхронизация, управление выпрямителем − все это осуществляется встроенным микропроцессором с применением технологии DSP (Digital Signal Processing). В результате ее применения достигается высокая точность выходных параметров блока, высокое быстродействие, облегченное управление и повышенная надежность.
• Автоматическая коррекция входного коэффициента мощности, технологии энергосбережения и охраны окружающей среды
• Входной коэффициент мощности ИБП выше 0.99. Коэффициент гармонических искажений входного тока (THDI) менее 5%. Таким образом, снижаются поступающие во входную сеть шумы и искажения, повышается эффективность использования напряжения, уменьшаются расходы на подключение блока. Скорость работы вентиляторов регулируется автоматически, что в свою очередь снижает энергопотребление.
•  Широкий допустимый диапазон входного напряжения
• Широкий диапазон входного напряжения и частоты без перехода ИБП в автономный режим работы позволяет экономить ресурс аккумуляторных батарей, существенно продлевая их срок службы. Это также облегчает стыковку с дизель-генераторной установкой.
•  Системы последовательного резервирования Hot Standby
• ИБП Power-Vision Black 3/1 могут объединяться в последовательные системы для горячего резервирования Hot Standby. Такое соединение модулей возможно благодаря наличию двух раздельных входов (основного и резервного Bypass). Данная схема обеспечивает существенное повышение надежности за счет ничтожно малой вероятности одновременного выхода из строя двух и более устрйств.
• Встроенный выходной изолирующий трансформатор
• Защищает выходную нагрузку от риска проникновения опасного постоянного напряжения аккумуляторных батарей. Эффективно подавляет помехи и остаточное напряжение на нейтральном проводе. Удовлетворяет самым жестким требованиям по обеспечению нулевого потенциала между выходной нейтралью и земляным проводом. Эффективно устраняет прямое влияние гармонического тока нагрузки на ИБП, повышает надежность инвертора. Использование изолирующего трансформатора является обязательным при использовании ИБП на промышленных предприятиях, а также для любых других применений.
•  Дистанционный мониторинг через локальную сеть
• ИБП серии Power-Vision Black 3/1 оснащены стандартным коммуникационным портом RS232 или дополнительным портом RS485, опциональным SNMP-адаптером, а также интерфейсом сухие «контакты». SNMP-адаптер поддерживает TCP/IP-протокол для осуществления дистанционного мониторинга. Это позволяет использовать такие возможности ИБП, как самодиагностика, периодическая отправка команд по локальной сети или электронных писем по e-mail для оповещения и автоматического сохранения файлов и свертки операционных систем при отключении ИБП и др.
•  Встроенные защитные устройства
• ИБП оснащен встроенными системами контроля и защиты входных и выходных параметров блока. Он имеет защиту от перегрузки, от короткого замыкания (КЗ), внутреннего перегрева, от входных высоковольтных импульсов и т.д. Таким образом, ИБП может работать практически при любых условиях.
•  «Холодный» старт и сетевой режим работы
• При отсутствии входного напряжения ИБП может быть запущен непосредственно в батарейном режиме работы. Это называется «холодный» старт. А при наличии входного напряжения ИБП может быть непосредственно включен в сетевой режим работы даже при отсутствии у него аккумуляторных батарей. При длительной работе в аварийном режиме и полном разряде батарей ИБП отключается, а после восстановления входного напряжения автоматически включается.
•  Облегченный доступ для технического обслуживания
• Большой ЖК-дисплей, возможность подключения схемы ручного Bypass, информирования о возможных неисправностях − все это облегчает работу обслуживающего персонала, упрощая техническое обслуживание устройства.
•  Возможность работы в сетевом режиме при отключении одного из фазных напряжений на входе
• При исчезновении любого из трех входных фазных напряжений ИБП продолжает работать в нормальном режиме, т.е. обеспечивает питание нагрузки и зарядку батарей от сети (если нагрузка не превышает 50%).
•  Отсутствие приоритетной фазы в режиме Bypass (полная симметрия по входным фазным напряжениям)
• Благодаря входному трехфазному автотрансформатору, в качестве входной резервной линии Bypass может выступать любое из входных фазных напряжений вашей трехфазной сети. Поэтому отсутствует входная приоритетная фаза при работе в режиме Bypass, как в обычных стандартных ИБП с 3-фазным входом и 1-фазным выходом. Таким образом устраняется основной недостаток ИБП типа 3ф/1ф.

• Наличие электронного Bypass
• Наличие автомата ручного Bypass для ремонта и обслуживания
• Наличие двух раздельных входов с собственными защитными автоматами
• Нулевое время переключение Инвертор -> Bypass -> Инвертор
• Встроенный батарейный автомат
• Система аварийного отключения EPO

• Модель
• 10 кВА
• 15 кВА
• 20 кВА
• Мощность, кВА / кВт
• 10 / 8.0
• 15 / 12
• 20 / 16
• Принцип работы: On-Line с двойным преобразованием напряжения, статический переключатель Bypass
• Кол-во фаз вход/выход Трехфазный вход / однофазный выход (3/1)
• Вход
• Входной коэффициент мощности: > 0.95
• Номинальное напряжение, В: 380/400/415 В
• Допустимый входной диапазон, В: 210-495 В (при 50% нагрузке), 280-485 В (при 100% нагрузке)
• Номинальная частота (допустимый диапазон), Гц: 50/60 Гц (40-70 Гц)
• Допустимый диапазон напряжения на входе Bypass, В: ±15%
• Коэффициент гармонических искажений входного тока (THDI): < 5%
• Выход
• Коэффициент мощности: 0.8
• Фазовые выходы: L+N+G (фаза, нейтраль, земля)
• Номинальное выходное напряжение, В: 200/208/220/230/240 В
• Номинальная частота, Гц: 50/60 Гц
• Допустимое отклонение частоты, Гц: < ±0.1 Гц (в батарейном режиме)
• Допустимое отклонение напряжения: < ±2% (в установившемся режиме)
• Выходной коэффициент амплитуды (крест-фактор): 3:1
• Коэффициент гармонических искажений: < 3% (при линейной нагрузке), < 5% (при нелинейной нагрузке)
• Допустимое отклонение напряжения в динамическом режиме: < ±5% (для линейной нагрузки, при изменении нагрузки 0-50%-100%)
• Длительность переходного процесса в динамическом режиме, мс: < 40 мс
• Допустимая перегрузка: 105%-125% (10 мин), 125%-150% (1 мин), >150% (1 c)
• Зарядное устройство
• Плавающее напряжение, В: 220 В (постоянное)
• Ток заряда, А: 6-24 А (с возможностью увеличния)
• Защита: Защита по напряжению, по току, от короткого замыкания (КЗ)
• Батареи
• Тип батарей: Герметичные, свинцово-кислотные, необслуживаемые
• Количество батарей: 16 шт x 12 В последовательная линейка
• Номинальное напряжение линейки, В: 192 В
• Время заряда: 8 ч до уровня 90%
• Тревожные сигналы
• Входное напряжение вышло за пределы: Звуковые сигналы длительностью 1 с и перерывами 4 с; через 1 мин сигнал отключается
• Низкое напряжение батарей: Непрерывные звуковые сигналы длительностью 1 с и перерывами 4 с
• Перегрузка: Непрерывные звуковые сигналы длительностью 1 с и перерывами 4 с
• Внутренние неполадки: Непрерывный звуковой сигнал
• Общие характеристики
• Защитные устройства: КЗ на выходе, перегрузка, выходное напряжение выше/ниже нормы, низкое напряжение батарей, внутренний перегрев
• КПД системы: Свыше 85% при 100% линейной нагрузке
• Коммуникационные интерфесы: RS232, USB (стандартные); RS485, SNMP (дополнительные)
• Рабочая температура: 0 … 40°С
• Относительная влажность: 0 … 95% (без конденсата)
• Звуковой шум: < 60 dB ( на расстоянии менее 1 м)
• Защита от импульсных помех: В соответствии со стандартом IEC60664-1
• Электромагнитная совместимость: В соответствии со стандартом GB7260.2-2003
• Габариты (Ш × Г × В), мм
• 350 × 810 × 1030
• 400 × 860 × 1150
• 400 × 860 × 1150
• Вес нетто, кг
• 180
• 220
• 260
