Штиль EBM-10-RT Модуль внешнего байпаса

Описание Штиль EBM-10-RT

Штиль EBM-10-RT Модуль внешнего байпаса EBM-10-RT применяется совместно с однофазными моделями ИБП SR1106L и SR1110L стоечного исполнения выходной мощностью 6 и 10 кВА. Устройство предназначено для организации ручного, безразрывного переключения питания нагрузки с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания.

Режимы работы Штиль EBM-10-RT

Модуль внешнего байпаса EBM-10-RT имеет три режима работы, для каждого из которых характерно определённое состояние контактов S1, S2 и S3:

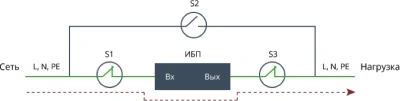

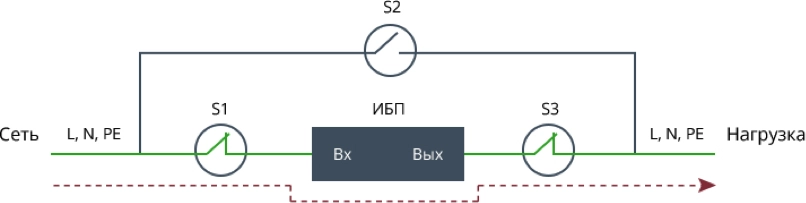

• режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты S1, S3 замкнуты, а S2 разомкнут):


  Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на сеть.

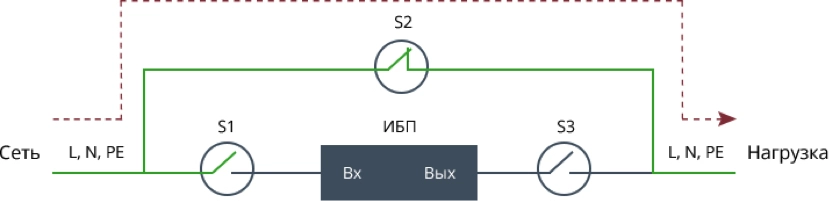

• режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут):


  Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.

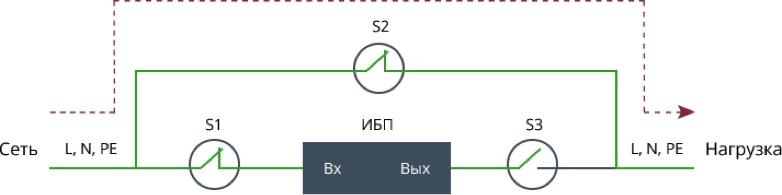

• режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты):


  Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

К сети переменного тока устройство подключается через клеммные соединения.

Для подключения ко входу и выходу ИБП также используются клеммы.

Для питания нагрузки предусмотрены: IEC-320-C13 (6 шт.) и клеммы (L, N, PE).

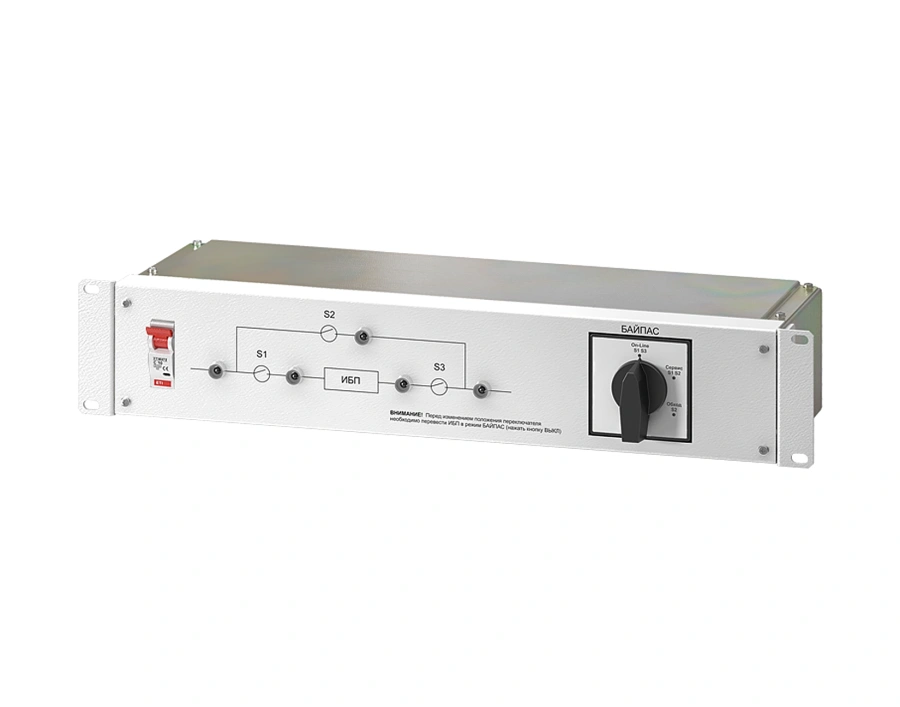

На фронтальной стороне модуля расположены:

• структурная схема байпаса со светодиодной индикацией, которая показывает наличие напряжения в цепях;
• ручка кулачкового переключателя для удобного переключения режимов работы прибора.
