Штиль EBM-10/31-WTL-1PT Модуль внешнего байпаса

Описание Штиль EBM-10/31-WTL-1PT

Штиль EBM-10/31-WTL-1PT Модуль внешнего байпаса используется совместно с моделями ИБП ST3110L и ST3110SL конфигурации 3:1 напольного исполнения выходной мощностью 10 кВА. Устройство предназначено для ручного, безразрывного переключения питания подключенных приборов с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания. Штиль EBM-10/31-WTL-1PT предназначен для установки на любую ровную вертикальную поверхность.

Штиль EBM-10/31-WTL-1PT разработан специально для ИБП с трехфазным входом и однофазным выходом, оснащенных отдельным вводом для подключения цепей байпаса, и имеет два независимыми ввода для подключения внешних источников питания (см. схемы ниже): «Сеть 1» подключается к цепи питания автоматического электронного байпаса ИБП, а «Сеть 2» подключается к цепи питания выпрямителей ИБП. При отсутствии необходимости в подключении двух внешних источников питания, между входами устанавливается перемычка L1-L1.

Режимы работы

• режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2 (контакты S1, S2, S4 замкнуты, а S2 разомкнут)
• режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2. ИБП работает на холостом ходу (контакты S1, S2, S3 замкнуты, а S4 разомкнут)
• режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S3 замкнут, а S1, S2 и S4 разомкнуты)

Подключение

Входные подключения выполняются через клеммные соединения. Энерговводов два. УЗИП на входе ВРУ.

Подключение к ИБП осуществляется тоже через клеммные соединения.

Для выходных соединений предусмотрены автоматы 1хС40, 1хС32, 1хС20, 3хС10, 2хС6.

Для подключения зарядного устройства или сервисных потребителей предусмотрена клеммная колодка.

Управление и индикация

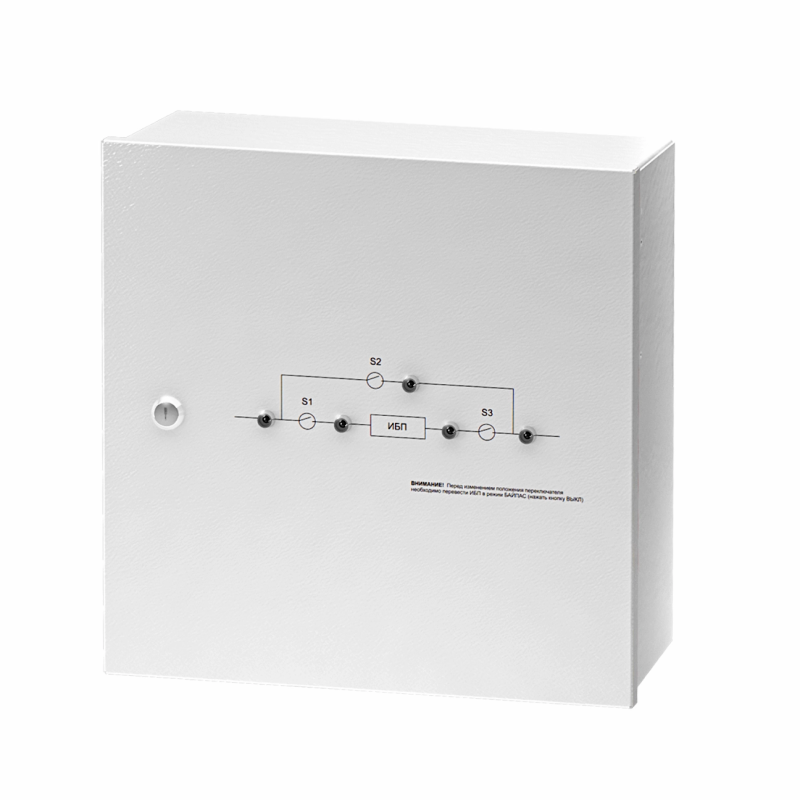

На фронтальной стороне модуля имеются:

• структурная схема байпаса со светодиодной индикацией, которая показывает наличие напряжения в цепях;
• ручка кулачкового переключателя для удобного переключения режимов работы прибора.

Особенности Штиль EBM-10/31-WTL-2T

• «Сухие» сигнальные контакты состояния коммутационных элементов для дистанционного контроля выбранного режима работы (опционально).
• Структурная схема байпаса с основными элементами управления и светодиодной индикацией на фронтальной стороне модуля (светящиеся светодиодные индикаторы показывают наличие напряжения в цепях модуля внешнего байпаса).
• Поддержка использования резервного независимого энерговвода, подключённого к отдельному входу автоматического байпаса ИБП.
• Удобное переключение режимов работы поворотом ручки кулачкового переключателя.
• Разъемы подключения кабелей электропитания сконфигурированы аналогично разъемам ИБП, что упрощает процесс подключения.

Технические характеристики

Комплект поставки
