Штиль EBM-10/31-RТ Модуль внешнего байпаса

Описание Штиль EBM-10/31-RТ

Штиль EBM-10/31-RТ Модуль внешнего байпаса EBM-10/31-RT применяется совместно с моделью ИБП SR3110L стоечного исполнения с конфигурацией 3 в 1 и мощностью 10 кВА. Прибор используется для ручного, безразрывного переключения питания подключенных приборов с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены источника бесперебойного питания.

EBM-10/31-RT предназначен для крепления в 19-дюймовые направляющие стойки или телекоммуникационного шкафа, высота прибора – 3U.

Модуль внешнего байпаса EBM-10/31-RT разработан специально для ИБП с трехфазным входом и однофазным выходом, оснащенных отдельным вводом для подключения цепей байпаса, и имеет два независимыми ввода для подключения внешних источников питания (см. схемы ниже): «Сеть 1» подключается к цепи питания автоматического электронного байпаса ИБП, а «Сеть 2» подключается к цепи питания выпрямителей ИБП. При отсутствии необходимости в подключении двух внешних источников питания, между входами устанавливается перемычка L1-L1.

Режимы работы Штиль EBM-10/31-RТ

EBM-10/31-RT обладает тремя режимами работы, для каждого из которых характерно определённое состояние контактов S1, S2, S3 и S4:

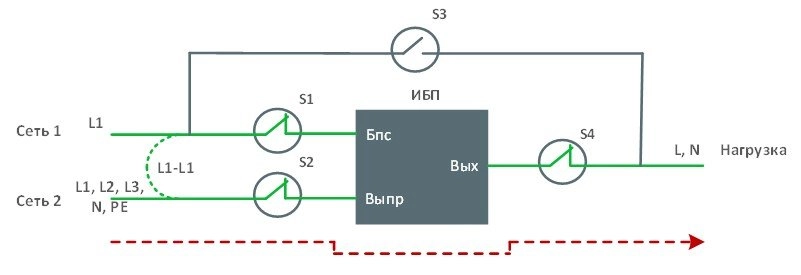

• режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2 (контакты S1, S2, S4 замкнуты, а S2 разомкнут):


  Данный режим является основным: нагрузка питается от инвертора ИБП, при неисправности или перегрузке инвертора внутренний электронный автоматический байпас переключает нагрузку на Сеть 1.

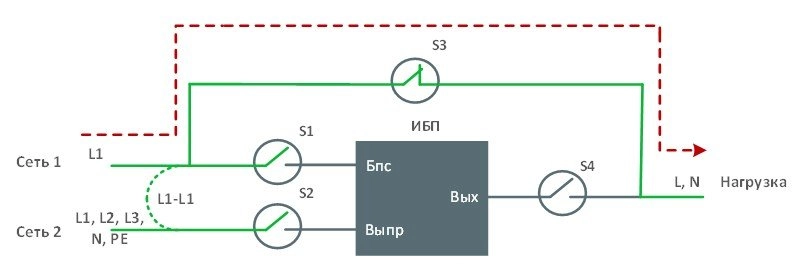

• режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП подключены к питающим сетям Сеть 1 и Сеть 2. ИБП работает на холостом ходу (контакты S1, S2, S3 замкнуты, а S4 разомкнут):


  Режим «Сервис» используется для проведения регламентных работ по техническому обслуживанию ИБП, а также для проведения пуско-наладочных работ.

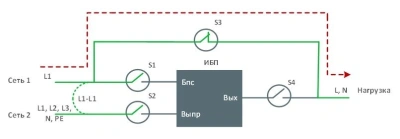

• режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП отключены от питающей сети. ИБП полностью обесточен (контакт S3 замкнут, а S1, S2 и S4 разомкнуты):



  Режим «Обход» используется для замены токоведущих элементов или неисправного ИБП.

Тип разъема для подключения к сети переменного тока: клеммы.

Ко входу и выходу ИБП модуль также подключается через клеммы.

Для подключения нагрузки предусмотрены: IEC-320-C13 (6 шт.) и клеммы (L, N, PE).

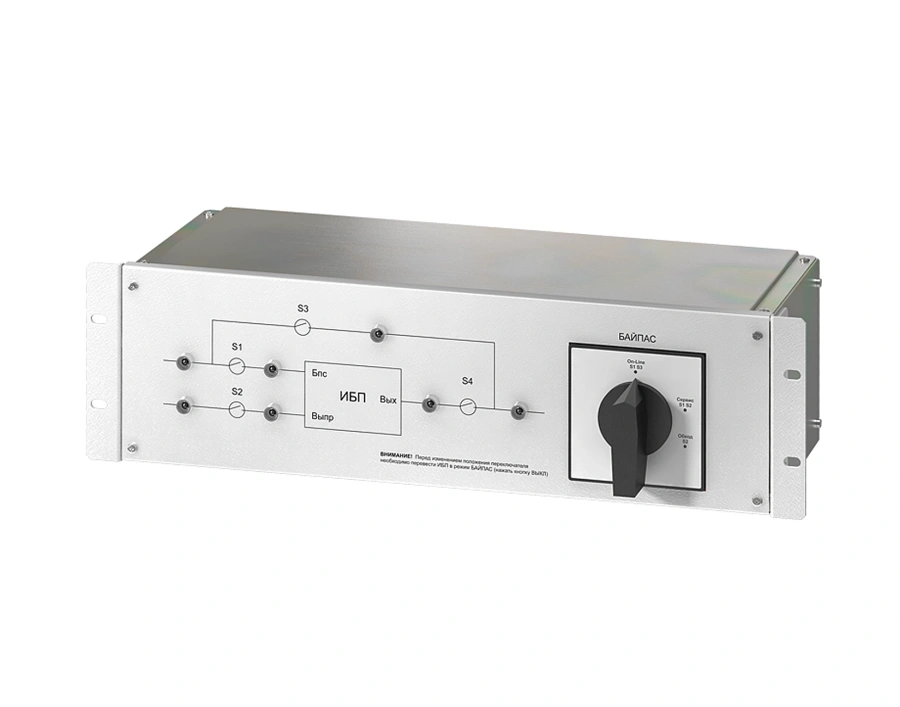

На лицевой стороне устройства располагаются:

• структурная схема байпаса со светодиодной индикацией, которая показывает наличие напряжения в цепях;
• ручка кулачкового переключателя для удобного переключения режимов работы прибора.
