Описание Штиль EBM-02-WСL-1P
Штиль EBM-02-WСL-1P Модуль внешнего байпаса используется совместно с однофазными моделями ИБП ST1102L и ST1102SL
напольного исполнения выходной мощностью 2 кВА. Устройство предназначено для ручного, безразрывного переключения
питания подключенных приборов с ИБП на входную сеть для проведения настройки, сервисного обслуживания или замены
источника бесперебойного питания.
Штиль EBM-02-WСL-1P Модуль внешнего байпаса предназначен для установки на любую ровную вертикальную поверхность.
Режимы работы
- режим ИБП (основной) – нагрузка подключена к выходу ИБП, цепи питания ИБП подключены к питающей сети (контакты
S1, S3 замкнуты, а S2 разомкнут)
- режим СЕРВИС – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП
подключены к питающей сети. ИБП работает на холостом ходу (контакты S1, S2 замкнуты, а S3 разомкнут)
- режим ОБХОД – нагрузка подключена к обходной сети модуля внешнего байпаса, выход ИБП отключен, цепи питания ИБП
отключены от питающей сети. ИБП полностью обесточен (контакт S2 замкнут, а S1, S3 разомкнуты)
Подключение
Входное подключение: клеммы (L, N, PE). Энерговвод один. УЗИП на входе ВРУ.
Способ подключения к ИБП: розеточный.
Выходное подключение: автоматы 1хС10, 2хС4, 3хС2.
Управление и индикация
На фронтальной стороне модуля имеются:

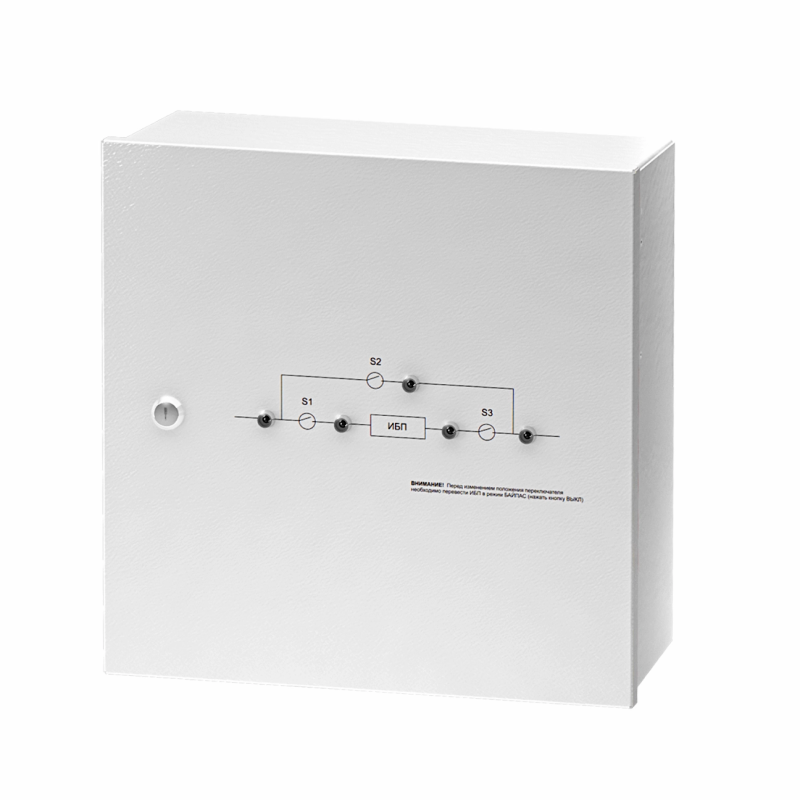

- структурная схема байпаса со светодиодной индикацией, которая показывает наличие напряжения в цепях;
- ручка кулачкового переключателя для удобного переключения режимов работы прибора.
Особенности Штиль EBM-02-WСL-1P
- «Сухие» сигнальные контакты состояния коммутационных элементов для дистанционного контроля выбранного режима
работы (опционально).
- Структурная схема байпаса с основными элементами управления и светодиодной индикацией на фронтальной стороне
модуля (светящиеся светодиодные индикаторы показывают наличие напряжения в цепях модуля внешнего байпаса).
- Удобное переключение режимов работы поворотом ручки кулачкового переключателя.
- Разъемы подключения кабелей электропитания сконфигурированы аналогично разъемам ИБП, что упрощает процесс
подключения.
Технические
характеристики
| Общие характеристики |
| Совместимость |
однофазные ИБП ST1102L и ST1102SL |
| Тип аксессуара |
модули и шкафы внешнего байпаса |
| Число фаз ИБП |
1 в 1 |
| Форм-фактор |
настенный |
| Режимы работы |
ИБП, сервис, обход |
| Переключение режимов работы |
трехпозиционный многосекционный переключатель |
| Время переключения (в режим Обход), мс |
0 |
| Коммутация нейтрального проводника |
да |
| Страна производитель |
Россия |
| Тип входной сети |
однофазная, трехпроводная (L, N, PE) |
| Номинальное входное напряжение, В |
220 |
| Номинальная входная частота, Гц |
50 |
| Светодиодная индикация |
наличие напряжения, 5 шт. |
| Входная сеть |
клеммы |
| Нагрузка (выходные разъёмы) |
автоматы 1хС10, 2хС4, 3хС2 |
| Диапазон рабочей температуры,°С |
от 0 до +50 |
| Диапазон температуры хранения, °С |
от -60 до +50 |
| Относительная влажность, % |
от 0 до 98 (без конденсата) |
| Габаритные размеры ВхШхГ (без упаковки), мм |
370х370х140 |
| Масса, кг |
6 |
| Гарантия |
2 года |
Комплект поставки
| Модуль |
1 шт. |
| Кабель нагрузки С20-С19-1,8-3x1,5 |
1 шт. |
| Документация |
1 шт. |
-
