Описание SNR SNR-STAP-208

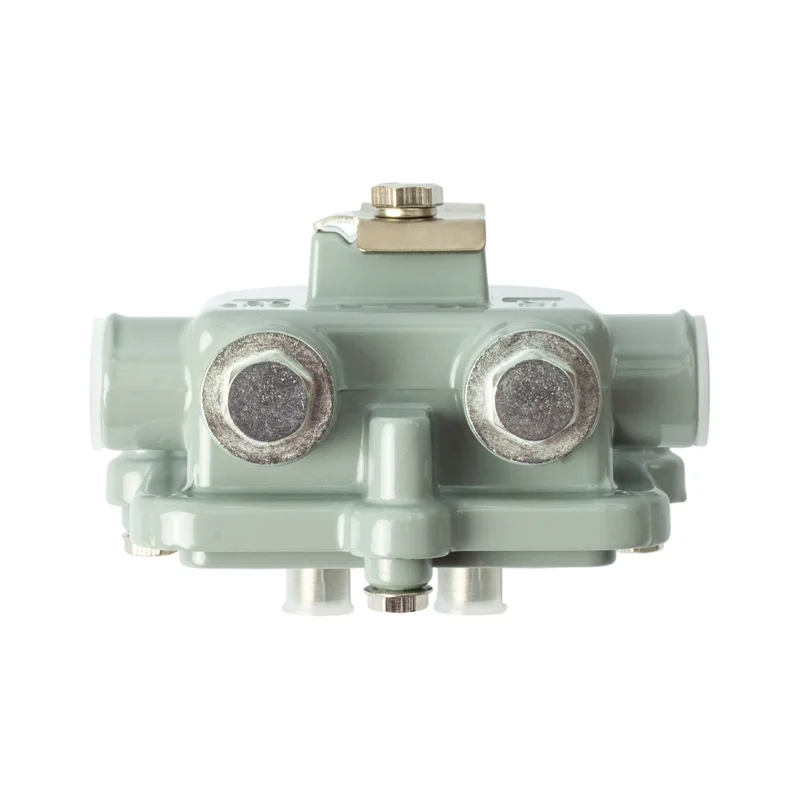

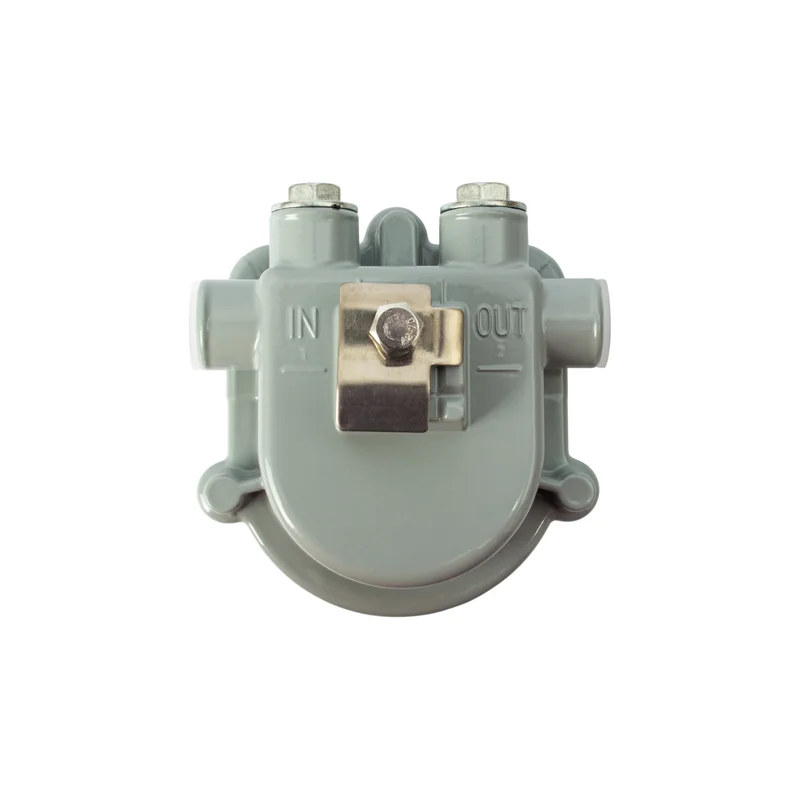

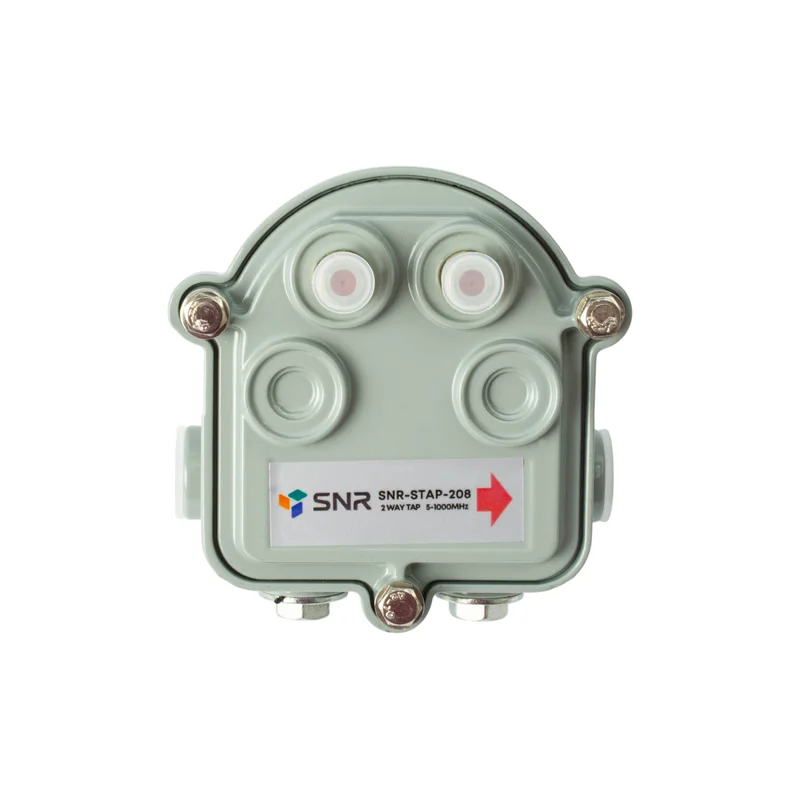

SNR SNR-STAP-208 Ответвитель субмагистральный предназначен для отвода части энергии радиочастотного сигнала от субмагистральной линии передачи в диапазоне 5…1000 МГц в домовую распределительную сеть. Устройства выполнены в герметичных корпусах и предназначены для наружной установки. Ответвители снабжены магистральными разъемами 5/8" входа и выхода и F-разъемами отводов. Полностью герметичные корпуса обеспечивают долговечность элемента и электромагнитную плотность. Крепежные элементы с оцинкованными поверхностями отлично защищены от коррозии и других вредных влияний среды. Субмагистральные ответвители и делители работают в диапазоне 5…1000 МГц. Разъемы рассчитаны на проход токов дистанционного питания между входом и выходом.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Вносимые потери IN-TAP (номинальное значение), dB
|
8 / 11 / 14 / 17 / 20 / 23
|
|
Вносимые потери IN-TAP (допуск)
|
±1 dB
|
|
Вносимые потери IN-OUT 5–65 MHz, dB
|
4 / 2.7 / 2.3 / 2 / 1.7 / 1.5
|
|
Вносимые потери IN-OUT 65–550 MHz, dB
|
4 / 2.8 / 2.3 / 2 / 1.7 / 1.6
|
|
Вносимые потери IN-OUT 550–750 MHz, dB
|
4.5 / 3 / 2.5 / 2.2 / 1.9 / 1.8
|
|
Вносимые потери IN-OUT 750–1000 MHz, dB
|
4.8 / 3.3 / 2.7 / 2.4 / 2.1 / 1.9
|
|
Развязка TAP-OUT 5–65 MHz, dB
|
22 / 22 / 26 / 26 / 30 / 30
|
|
Развязка TAP-OUT 65–550 MHz, dB
|
22 / 22 / 26 / 26 / 30 / 30
|
|
Развязка TAP-OUT 550–750 MHz, dB
|
22 / 22 / 25 / 26 / 28 / 28
|
|
Развязка TAP-OUT 750–1000 MHz, dB
|
22 / 22 / 22 / 24 / 24 / 24
|
|
Развязка TAP-TAP 5–65 MHz, dB
|
22 / 22 / 22 / 22 / 22 / 22
|
|
Развязка TAP-TAP 65–550 MHz, dB
|
25 / 25 / 30 / 30 / 30 / 30
|
|
Развязка TAP-TAP 550–750 MHz, dB
|
22 / 22 / 25 / 25 / 25 / 25
|
|
Развязка TAP-TAP 750–1000 MHz, dB
|
22 / 22 / 25 / 25 / 25 / 25
|
|
Неравномерность
|
±1 dB
|
|
Коэффициент отражения
|
16 dB
|
|
Экранировка
|
100 dB
|
|
Тип разъёмов входа и выхода
|
5/8"
|
|
Тип разъёмов отвода
|
F
|
Комплект поставки
|
SNR SNR-STAP-208
|
1 шт.
|
|
Документация
|
1 шт.
|
-
