Описание SNR SNR-PRO-OTDR

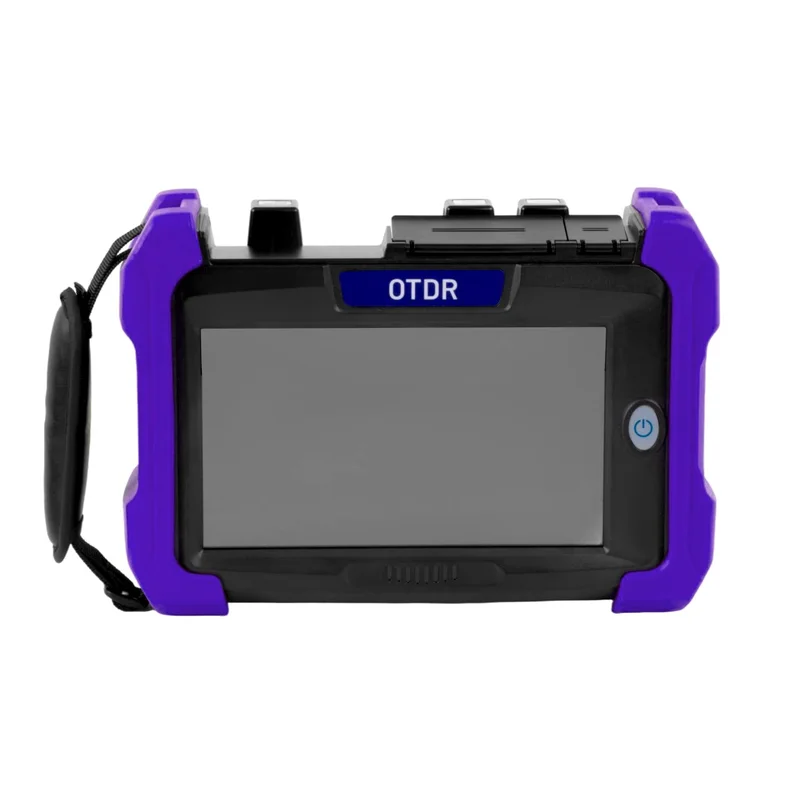

SNR SNR-PRO-OTDR Рефлектометр оптический - это электронно-оптический измерительный прибор, используемый для определения характеристик оптических волокон. Он определяет местонахождение дефектов и повреждений, измеряет уровень потерь сигнала в любой точке оптического волокна. Все, что нужно для работы с оптическим рефлектометром - это доступ к одному концу волокна.
Данная модель является универсальным решением для диагностики различных типов ВОЛС: локальных, городских, PON, магистральных.
В рефлектометр также встроен измеритель оптической мощности (OPM), источник видимого света (VFL), источник оптического излучения (OLS).
Особенности SNR SNR-PRO-OTDR
- высокая точность измерений;
- две рабочие длины волны 1310/1550 нм;
- встроенный измеритель оптической мощности;
- встроенный источник видимого света 650 нм;
- встроенный источник оптического излучения;
- более 10 часов автономной работы от встроенной Li-Ion батареи;
- возможность подключения к ПК;
- надежность, защищенность и неприхотливость.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип оборудования
|
Оптический рефлектометр
|
|
Тип разъема
|
Сменный FC/UPC
|
|
Тип волокна
|
SM
|
|
Длина волны
|
1310 / 1550 нм
|
|
Динамический диапазон
|
32 / 30 дБ
|
|
Диапазоны измеряемых расстояний
|
0.1; 0.3; 0.5; 1.3; 2.5; 5; 10; 20; 40; 80; 90; 120; 160; 260; 320 км
|
|
Длительность импульса
|
3; 5; 10; 20; 30; 50; 100; 200; 300; 500; 1000; 5000; 10000; 20000 нс
|
|
Мертвая зона по затуханию
|
3 м
|
|
Мертвая зона по событию
|
1 м
|
|
Дисплей
|
7" сенсорный TFT
|
|
Интерфейсы
|
USB Type-C, USB
|
|
Источник питания
|
Li-Ion аккумулятор 10500 мАч / 7.4 В × 2
|
|
Время работы
|
более 10 ч
|
|
Язык интерфейса
|
Русский, Английский
|
|
VFL (источник видимого излучения)
|
|
Длина волны
|
650 нм
|
|
Тип разъема
|
2.5 мм универсальный
|
|
Эффективное расстояние
|
до 10 км
|
|
PM (измеритель мощности)
|
|
Длина волн
|
850 / 1310 / 1490 / 1550 / 1625 / 1650 нм
|
|
Тип разъема
|
2.5 мм универсальный
|
|
Диапазон измерений
|
-70…+6 dBm
|
|
SLS (источник излучения)
|
|
Длина волн
|
1310 / 1550 нм
|
|
Тип разъема
|
FC/UPC
|
|
Выходная мощность
|
-10 ±2 dBm
|
|
Модуляция
|
CW, 270 Hz, 1 kHz, 2 kHz
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Влажность
|
0–95% без конденсата
|
|
Температура хранения
|
от -20 до +70 °C
|
|
Температура эксплуатации
|
от -10 до +50 °C
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара (Ш×Г×В)
|
232 × 161 × 70 мм
|
|
Вес товара
|
1.6 кг (с АКБ)
|
|
Габариты упаковки
|
320 × 240 × 120 мм
|
|
Вес упаковки
|
2.2 кг
|
Комплект поставки
|
SNR SNR-PRO-OTDR
|
1 шт.
|
|
Документация
|
1 шт.
|
