Описание SNR SNR-OTDR-12
SNR SNR-OTDR-12 - это электронно-оптический измерительный прибор, используемый для определения характеристик оптических волокон. Он определяет местонахождение дефектов и повреждений, измеряет уровень потерь сигнала в любой точке оптического волокна. Все, что нужно для работы с оптическим рефлектометром - это доступ к одному концу волокна. Благодаря динамическому диапазону 42/40 дБ данная модель является универсальным решением для диагностики различных типов ВОЛС: локальных, городских, PON, магистральных. В рефлектометр также встроен измеритель оптической мощности (OPM), источник видимого света (VFL), источник оптического излучения (OLS).
Особенности SNR SNR-OTDR-12
- высокая точность измерений;
- две рабочие длины волны 1310/1550 нм;
- динамический диапазон 42/40 дБ;
- встроенный измеритель оптической мощности;
- встроенный источник видимого света 650 нм;
- встроенный источник оптического излучения;
- более 10 часов автономной работы от встроенной Li-Ion батареи;
- возможность подключения к ПК;
- надежность, защищенность и неприхотливость.
Технические характеристики
|
ОБЩИЕ
|
|
Возможность оформления сертификата поверки
|
Да
|
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип оборудования
|
Оптический рефлектометр
|
|
Тип разъема
|
Сменный FC/UPC, SC/UPC
|
|
Тип волокна
|
SM
|
|
Длина волны
|
1310/1550 нм
|
|
Динамический диапазон
|
42/40 дБ
|
|
Диапазоны измеряемых расстояний
|
0.5; 1; 2; 5; 10; 20; 40; 80; 120; 200; 240 км
|
|
Длительность импульса
|
3; 5; 10; 20; 30; 50; 100; 200; 300; 500; 1000; 5000; 10000; 20000 нс
|
|
Мертвая зона по затуханию
|
4 м
|
|
Мертвая зона по событию
|
0.8 м
|
|
Дисплей
|
5.6" сенсорный TFT
|
|
Интерфейсы
|
USB
|
|
Источник питания
|
Li-Ion аккумулятор 2500 мАч / 7.4 В x 2
|
|
Время работы
|
более 10 ч
|
|
VFL (ИСТОЧНИК ВИДИМОГО ИЗЛУЧЕНИЯ)
|
|
Длина волны
|
650 нм
|
|
Тип разъема
|
FC/UPC
|
|
Эффективное расстояние
|
до 10 км
|
|
PM (ИЗМЕРИТЕЛЬ ОПТИЧЕСКОЙ МОЩНОСТИ)
|
|
Длина волны
|
850/1310/1490/1550/1625/1650 нм
|
|
Тип разъема
|
FC/UPC
|
|
Диапазон измерений
|
-60…+50 дБм
|
|
SLS (СТАБИЛИЗИРОВАННЫЙ ИСТОЧНИК ИЗЛУЧЕНИЯ)
|
|
Длина волны
|
1310/1550 нм
|
|
Тип разъема
|
FC/UPC
|
|
Выходная мощность
|
-7±2 дБм
|
|
Модуляция
|
CW, 270 Гц, 1 кГц, 2 кГц
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Влажность
|
0–95% без конденсата
|
|
Температура хранения
|
-20 – 70 °C
|
|
Температура эксплуатации
|
-10 – 50 °C
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
215 x 165 x 68 мм
|
|
Габариты упаковки
|
300 x 220 x 120 мм
|
|
Вес товара
|
1.1 кг
|
|
Вес упаковки
|
1.6 кг
|

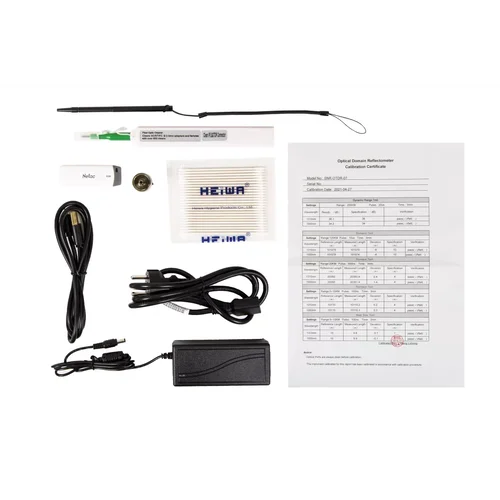

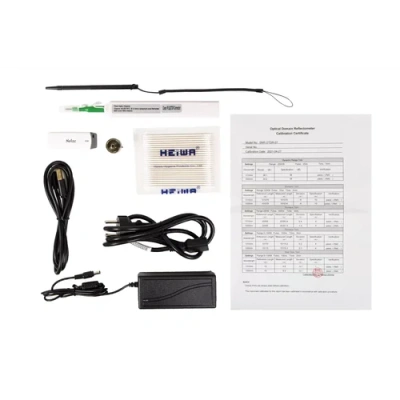

Комплект поставки
|
Рефлектометр
|
1 шт
|
|
Портативная сумка
|
1 шт
|
|
Ремень для переноски в сумке
|
1 шт
|
|
Ремень для переноски рефлектометра
|
1 шт
|
|
Комплект для чистки разъемов
|
1 компл
|
|
Переходной адаптер FC-UPC
|
1 шт
|
|
Переходной адаптер SC-UPC
|
1 шт
|
|
USB накопитель
|
1 шт
|
|
Кабель для подключения к ПК
|
1 шт
|
|
Стилус
|
1 шт
|
|
Адаптер питания
|
1 шт
|
-
Производитель:
SNR
-
Под заказ:
да
-
