Описание SNR SNR-OTDR-11F

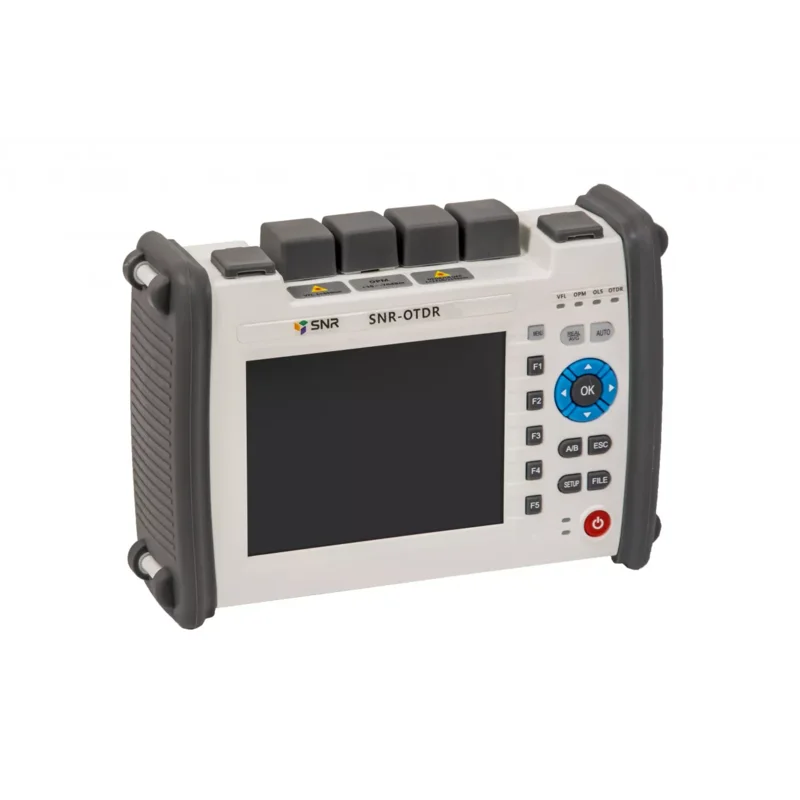

SNR SNR-OTDR-11F Рефлектометр оптический - это электронно-оптический измерительный прибор, используемый для определения характеристик оптических волокон. Он определяет местонахождение дефектов и повреждений, измеряет уровень потерь сигнала в любой точке оптического волокна. Все, что нужно для работы с оптическим рефлектометром - это доступ к одному концу волокна. Благодаря динамическому диапазону 40/38/38 дБ и наличию длины волны 1625 (с фильтром), данная модель является универсальным решением для диагностики различных типов ВОЛС: локальных, городских, PON, магистральных. В рефлектометр также встроен измеритель оптической мощности (OPM), источник видимого света (VFL), источник оптического излучения (OLS).
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Измерение активного волокна
|
Да
|
|
Возможность оформления сертификата поверки
|
Да
|
|
Тип оборудования
|
Оптический рефлектометр
|
|
Тип разъема
|
Сменный FC/UPC, SC/UPC
|
|
Тип волокна
|
SM
|
|
Длина волны
|
1310/1550/1625 нм (с фильтром)
|
|
Динамический диапазон
|
40/38/38 дБ
|
|
Диапазоны измеряемых расстояний
|
0,5; 1; 2; 5; 10; 20; 40; 80; 120; 200; 240 км
|
|
Длительность импульса
|
3, 5; 10; 20; 30; 50; 100; 200; 300; 500; 1000; 5000; 10000; 20000 нс
|
|
Мертвая зона по затуханию
|
4 м
|
|
Мертвая зона по событию
|
0,8 м
|
|
Дисплей
|
5,6" сенсорный TFT
|
|
Интерфейсы
|
USB
|
|
Источник питания
|
Li-Ion аккумулятор 2500 мАч / 7,4 В х 2 шт
|
|
Время работы
|
более 10 ч
|
|
ИСТОЧНИК ВИДИМОГО ИЗЛУЧЕНИЯ (VFL)
|
|
Длина волны (VFL)
|
650 нм
|
|
Тип разъема (VFL)
|
FC/UPC
|
|
Эффективное расстояние
|
до 10 км
|
|
ИЗМЕРИТЕЛЬ ОПТИЧЕСКОЙ МОЩНОСТИ (PM)
|
|
Длина волны (PM)
|
850/1310/1490/1550/1625/1650 нм
|
|
Тип разъема (PM)
|
FC/UPC
|
|
Диапазон измерений
|
-60…+50 дБм
|
|
СТАБИЛИЗИРОВАННЫЙ ИСТОЧНИК ИЗЛУЧЕНИЯ (SLS)
|
|
Длина волны (SLS)
|
1310/1550/1625 нм
|
|
Тип разъема (SLS)
|
FC/UPC
|
|
Выходная мощность (SLS)
|
-7±2 дБм
|
|
Модуляция
|
CW 270 Гц, 1 кГц, 2 кГц
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Влажность
|
0...95% (без конденсата)
|
|
Температура хранения
|
от -20 до 70 °C
|
|
Температура эксплуатации
|
от -10 до 50 °C
|
|
ГАБАРИТЫ И ВЕС
|
|
Габаритные размеры (ДхШхВ)
|
215 x 165 x 68 мм
|
|
Вес
|
1,1 кг (с АКБ)
|

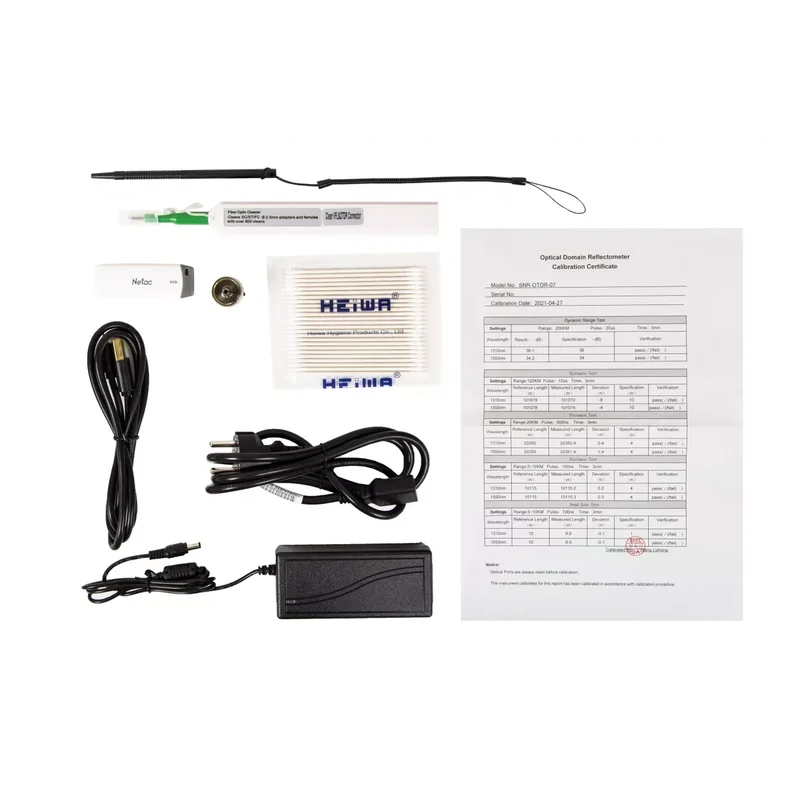

Комплект поставки
|
SNR SNR-OTDR-11F
|
1 шт.
|
|
Документация
|
1 шт.
|
-
Производитель:
SNR
-
Под заказ:
да
-
