Описание SNR SNR-FS-6+

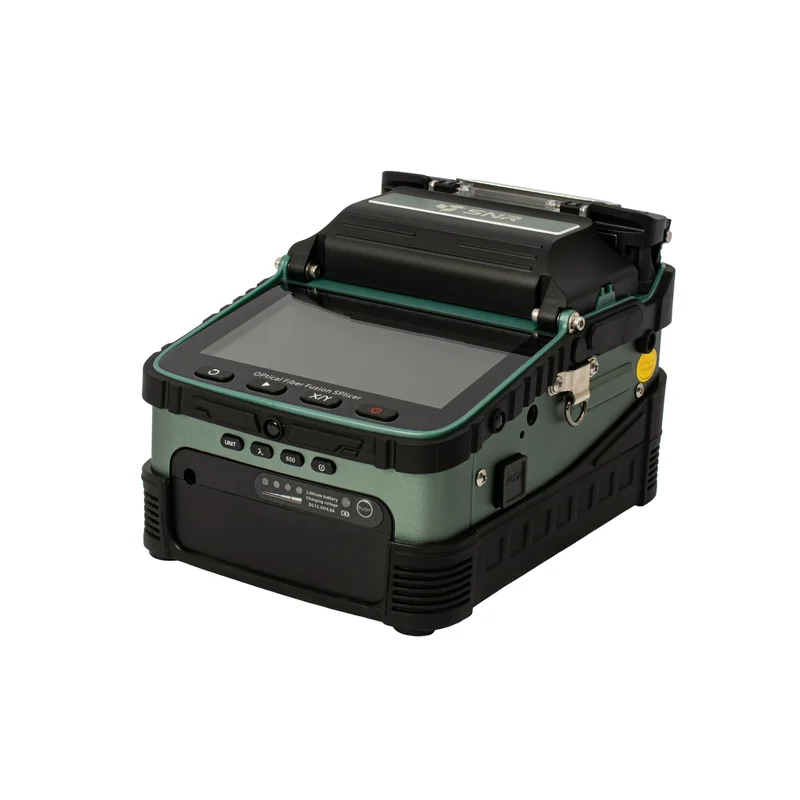

SNR SNR-FS-6+ Автоматический сварочный аппарат является отличным инструментом для строительства городских и локальных ВОЛС. Шестимоторная система юстировки выполняет высокоточное сведение оптических волокон, обеспечивая тем самым минимальные потери и стабильное качество сварного соединения. Для настройки, а также просмотра сохраненных записей данный сварочный аппарат имеет специальную программу, которая имеет удобный интерфейс, и устанавливается на смартфон (с операционной системой Android, iOS). После установки программы смартфон подключается к интерфейсу сварочного аппарата при помощи стандартного Bluetooth-соединения. Добавлены дополнительные опции для диагностики оптической линии: измеритель мощности и источник видимого излучения (VFL). Благодаря этому данная модель является универсальным инструментом как для строительства, так и диагностики / обслуживания ВОЛС.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Технология выравнивания волокна
|
По сердцевине
|
|
Типы свариваемых волокон
|
SM (ITU-T G.652, G.657), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-T G.655)
|
|
Диаметр свариваемых волокон, мкм
|
80-150
|
|
Диаметр наружного покрытия свариваемых волокон, мм
|
от 0.25 до 3, дроп-кабель 3х2
|
|
Средние потери на сварном соединение, дБ
|
0.025 (SM), 0.01 (MM), 0.04 (DS/NZDS)
|
|
Оценка потерь
|
Автоматическая
|
|
Время сварки, сек
|
8 (SM)
|
|
Время термоусадки, сек
|
18
|
|
Количество циклов сварки
|
200
|
|
Длина гильз КДЗС, мм
|
20, 40, 45, 60
|
|
Тест на растяжение, Н
|
2.0
|
|
Ресурс электродов
|
4000 сварок
|
|
Источник питания
|
Li-ion 11.1В 5200мАч; AC 100-240В DC 13.5В 4.8А
|
|
Дисплей
|
5″ цветной LCD
|
|
Видеосистема
|
2 CCD камеры
|
|
Увеличение изображения
|
300х при раздельном просмотре по осям X и Y; 150х при совместном просмотре по осям X и Y
|
|
Интерфейсы
|
Bluetooth
|
|
Количество моторов
|
6
|
|
Язык интерфейса
|
Русский, Английский
|
|
Габаритные размеры (аппарат), мм
|
200x142x120
|
|

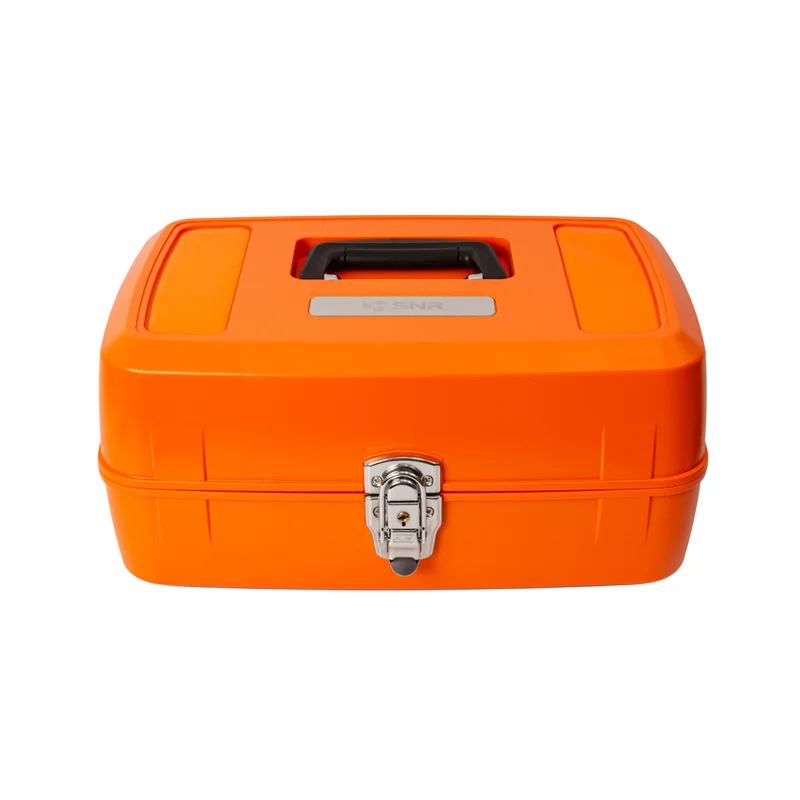

Габаритные размеры (кейс), мм
|
237x270x293
|
|
Вес (аппарат+батарея), кг
|
2.08
|
|
Вес (комплект), кг
|
5.5
|
|
Источник видимого излучения (VFL)
|
Длина волны 650 нм, разъем 2.5 мм (универсальный), мощность 10 дБм, эффективное расстояние до 5 км
|
|
Измеритель оптической мощности (PM)
|
Длина волны: 850/1300/1310/1490/1550/1625 нм, разъем 2.5 мм (универсальный), диапазон измерений -70...+6 дБм
|
|
Условия эксплуатации
|
Скорость ветра: ≤15 м/с; Влажность: 0-95% без конденсата; Температура хранения: -20…60°C; Температура эксплуатации: -10…50°C
|

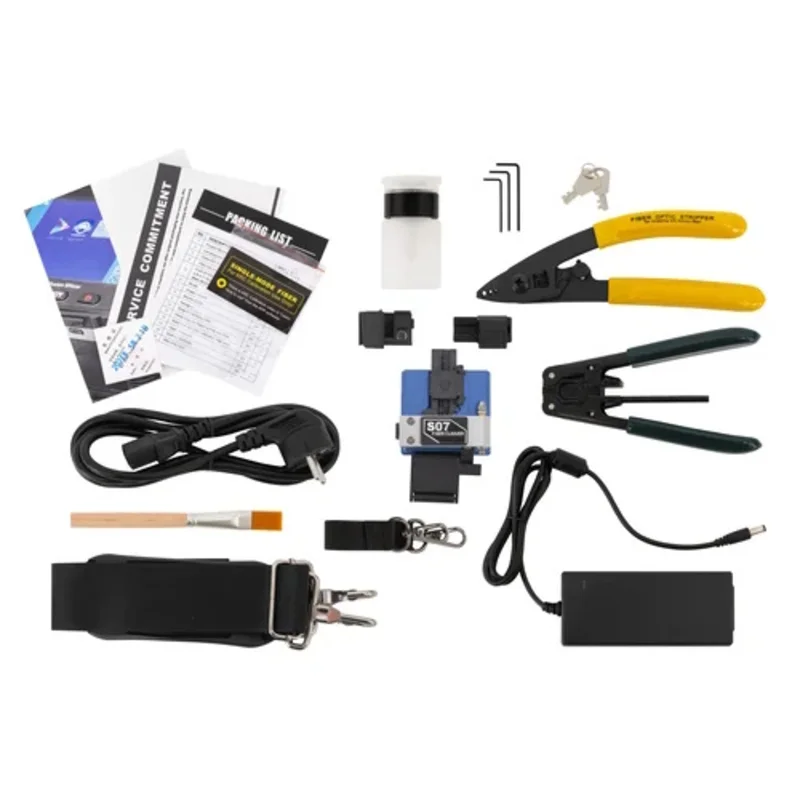

Комплект поставки
|
SNR SNR-FS-6+
|
1 шт.
|
|
Документация
|
1 шт.
|
-
