Описание SNR SNR-FS-601

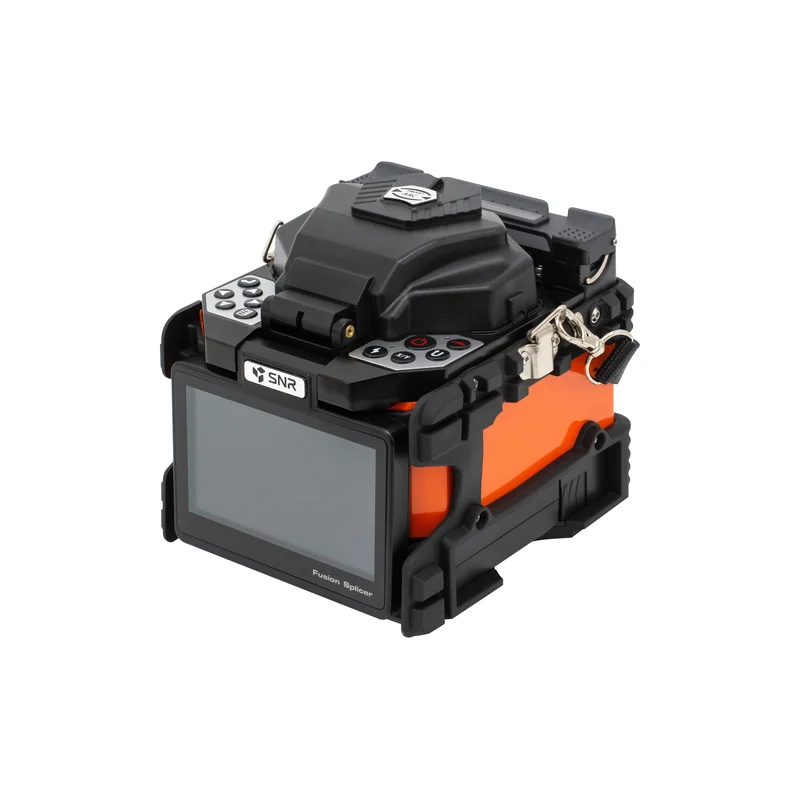

SNR SNR-FS-601 Автоматический сварочный аппарат - предназначен для сварного соединения оптических одномодовых и многомодовых волокон. Аппарат оснащен механизмом сведения волокон по сердцевине.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Технология выравнивания волокна
|
По сердцевине
|
|
Типы свариваемых волокон
|
SM (ITU-T G.652, G.657), MM (ITU-T G.651), DS (ITU-T G.653), NZDS (ITU-TG.655)
|
|
Диаметр свариваемых волокон, мкм
|
80-150
|
|
Диаметр наружного покрытия свариваемых волокон, мм
|
от 0.25 до 3, дроп-кабель 3х2
|
|
Средние потери на сварном соединение, дБ
|
0.02 (SM), 0.01 (MM), 0.04 (DS/NZDS)
|
|
Оценка потерь
|
Автоматическая
|
|
Время сварки, сек
|
8 (SM)
|
|
Время термоусадки, сек
|
20
|
|
Количество циклов сварки
|
200
|
|
Длина гильз КДЗС, мм
|
20, 40, 45, 60
|
|
Тест на растяжение, Н
|
2.0
|
|
Ресурс электродов
|
3000
|
|
Источник питания
|
Li-ion 11.1В 5200мАч; AC 100-240В DC 15В 4А
|
|
Дисплей
|
4.3″ цветной LCD
|
|
Видеосистема
|
2 CCD камеры
|
|
Увеличение изображения
|
420х при раздельном просмотре по осям X и Y; 220х при совместном просмотре по осям X и Y
|
|
Интерфейсы
|
Micro USB
|
|
Количество моторов
|
6
|
|
Язык интерфейса
|
Русский; Английский
|
|
ГАБАРИТЫ И ВЕС
|
|
Габаритные размеры, мм
|
120 × 120 × 130 (сварочный аппарат)
|
|
Вес
|
1.29 кг (аппарат без батареи), 5.6 кг (комплект)
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Скорость ветра
|
Не более 15 м/с
|
|
Влажность
|
0...95% (без конденсата)
|
|
Температура хранения, °C
|
от -20 до 60
|
|
Температура эксплуатации, °C
|
от -10 до 50
|

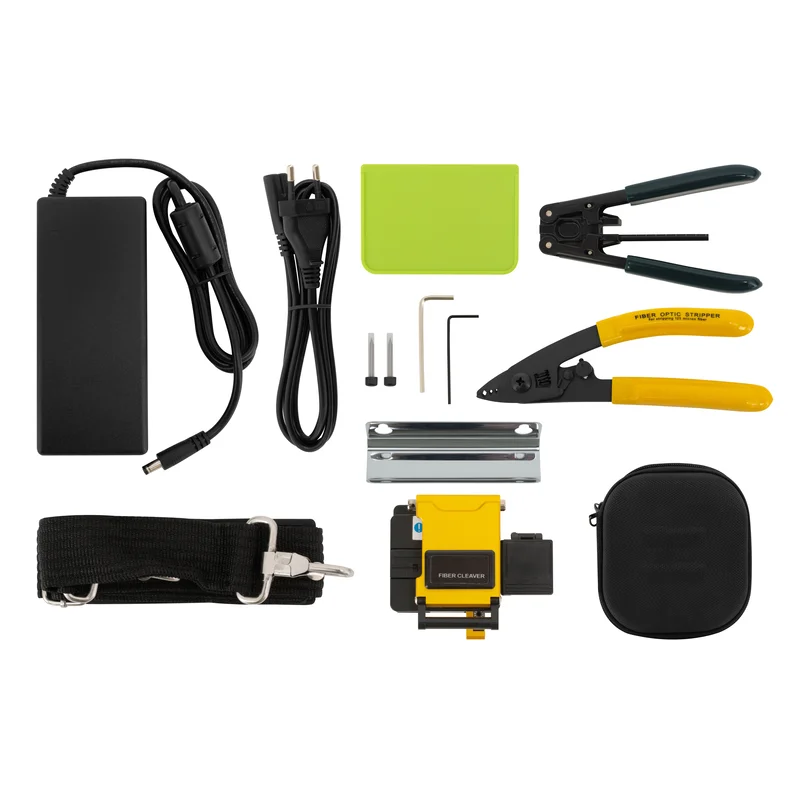

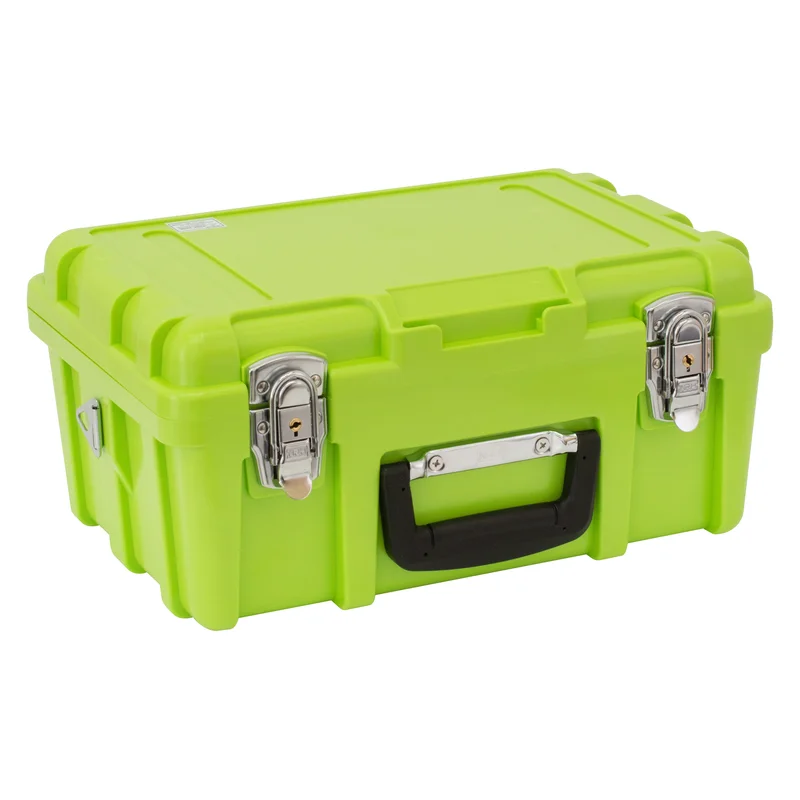

Комплект поставки
|
SNR SNR-FS-601
|
1 шт.
|
|
Документация
|
1 шт.
|
-
