Описание HIDEN ПСУ Спутник М2

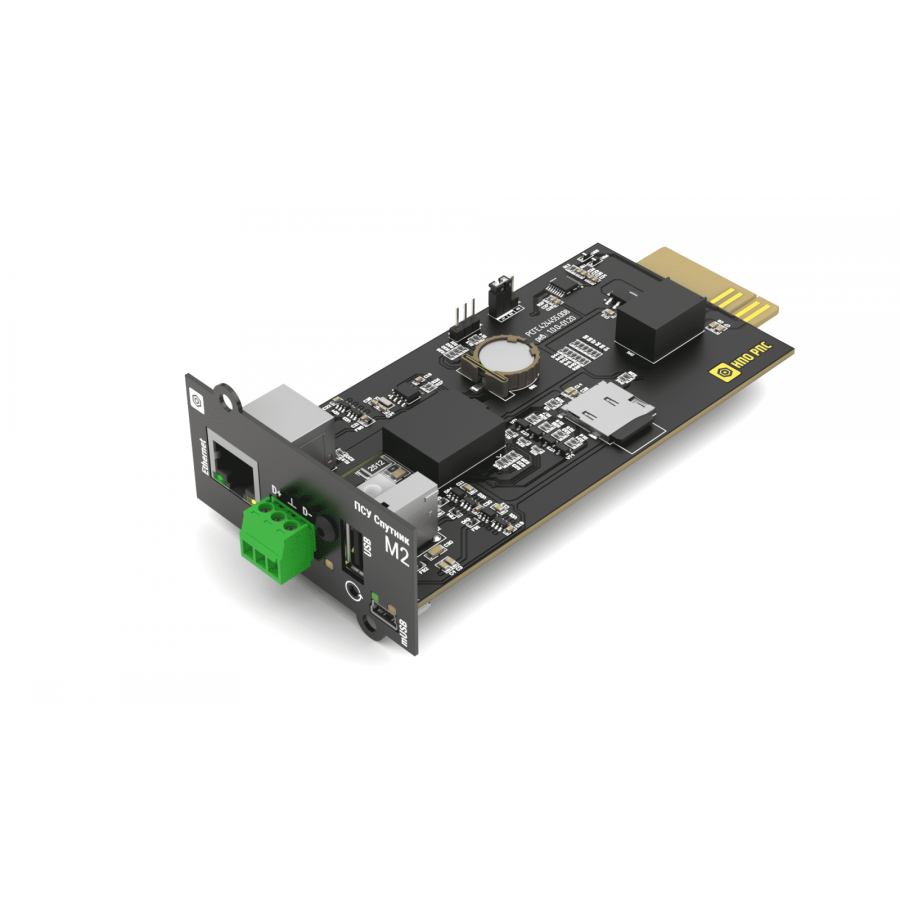

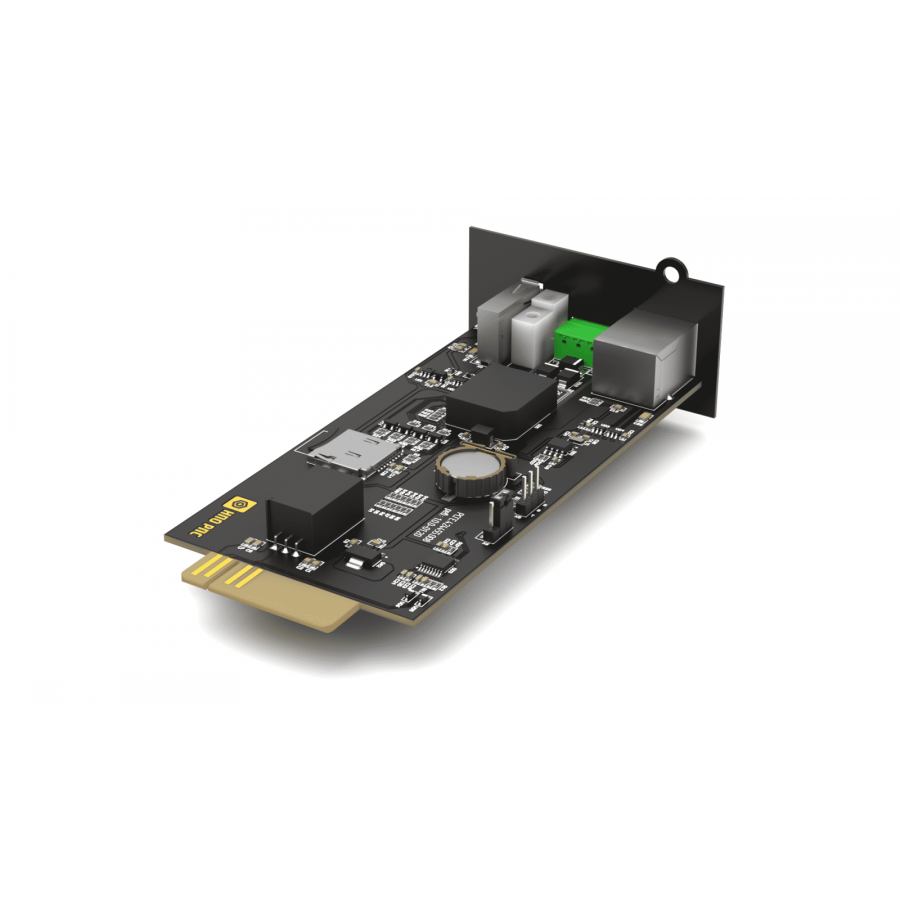

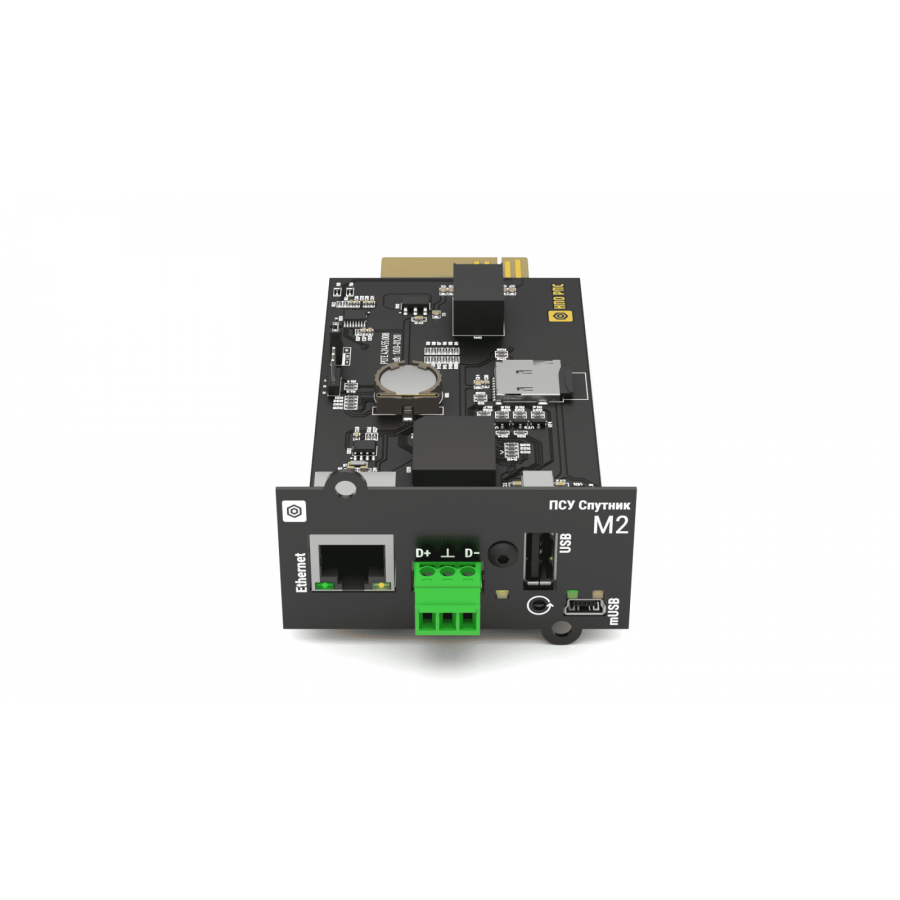

HIDEN ПСУ Спутник М2 Плата сетевого управления – это младшая модель компактного исполнения линейки плат сетевого управления ИБП.
Платы сетевого управления ПСУ Спутник предназначены для безопасного удаленного мониторинга и управления оборудованием в составе СБГЭ (источники бесперебойного питания, дизель-генераторные установки, АКБ, электрощитовое оборудование и т. д.) через веб-браузер, а также посредством протоколов передачи данных на базе интернет-технологий (TCP/IP, IPv4, IPv6, HTTP, HTTPS, SNMP, ModBus TCP, SSH, Telnet, Radius, SysLog), промышленных полевых сетей (RS-485, ModBus RTU) и оптических телекоммуникационных каналов связи (100BASE-FX).
Основные функции:
- Мониторинг и управление ИБП посредством протоколов передачи данных на базе интернет-технологий (TCP/IP, IPv4, IPv6, HTTP, HTTPS, SNMP, ModBus TCP, SSH, Telnet, Radius, SysLog).
- Интеграция в системы мониторинга посредством передачи данных по RS-485 (ModBus RTU).
- Доступ к информации и управлению ИБП при помощи веб-интерфейса.
- Уведомления о событиях ИБП посредством SNMP Trap, Email.
- Подключение выносного датчика окружающей среды ДОС Климат и модуля релейного ввода/вывода дискретных информационных сигналов МДВВ Контакт.
- Регистрация журналов данных и событий.
- Поддержка MIB RFC1628.
- Удаленное отключение ПК/Серверов с тонкой настройкой условий.
- Основные особенности:
- Полностью отечественная разработка и производство.
- Мощный процессорный модуль российского производства.
- Дистрибутив операционной системы собственной разработки.
Технические характеристики
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
| Гарантия |
12 мес |
| Модель: |
ПСУ Спутник М2 |
| Внешние разъемы: |
RS-485, USB тип A, miniUSB, Ethernet |
| ModBus RTU: |
Да |
| MicroSD: |
Да |
| Журнал событий и данных: |
86 млн. последних записей (160 лет при записи 1 раз в минуту) |
| RNDIS (настройка через USB): |
Да |
| Интеграция с APC InfraStruxure: |
Да |
| Одновременное подключение внешних модулей: |
Да |
| Упаковка: |
Индивидуальная упаковка |
| Характеристики аппаратной части |
| RS-485: |
Да |
| USB разъем : |
USB тип A, miniUSB |
| Интерфейс связи с ИБП: |
RS-232 |
| Напряжение питания, [В] : |
7 — 18 |
| Потребляемая мощность, [Вт]: |
Не более 10 |
| Часы реального времени: |
Да |
| Ethernet: |
10BASE-T, 100BASE-TX |
| Максимальный объем памяти MicroSD, [ГБ]: |
32 |
| Режим работы USB: |
USB Full Speed |
| Сброс настроек: |
Тактовая кнопка на внешней панели |
| Степень защиты: |
IP20 после установки в слот ИБП |
| Параметры RS-485 |
| Гальваническая изоляция: |
2.5 кВ для степени загрязнения 1 (ГОСТ IEC 60950-1-2014) |
| Режим передачи: |
Асинхронный полудуплексный |
| Поддерживаемая скорость, [бод/сек]: |
2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200 |
| Поддерживаемые протоколы: |
MODBUS RTU |
| Максимальное время ответа на запрос, [мс]: |
500 |
| Количество стоповых бит: |
1, 2 |
| Четность: |
Отсутствует, четность, нечетность |
| Общие характеристики для модельного ряда ПСУ Спутник |
| Поддерживаемые ЛВС: |
10/100 МБ/с Ethernet |
| Поддержка SNMP: |
SNMP v1, v2, v3 |
| Поддерживаемые MIB: |
RFC1628 |
| ModBus TCP: |
Да |
| HTTP/HTTPS: |
Да |
| ICMP: |
Да |
| DHCP: |
Да |
| NTP: |
Да |
| SSH: |
Да |
| SMTP: |
Да |
| Возможность конфигурации: |
SSH, USB, Веб-интерфейс |
| Обновление ПО: |
При помощи веб-браузера |
| Модули расширения: |
Датчик окружающей среды «ДОС Климат», модуль сухих контактов «МДВВ Контакт» |
| Параметры журналов |
| Типы журналов: |
События ИБП, данные ИБП, сервисный лог ИБП |
| Интервал записи в Журнал данных: |
1 с, 5 с, 10 с, 30 с, 1 м, 2 м, 3 м, 5 м, 10 м, 30 м, 1 ч, 2 ч, 3 ч, 4 ч, 5 ч, 6 ч, 12 ч, 24 ч |
| Условия эксплуатации |
| Температура окружающего воздуха, [°С]: |
0 — 40 |
| Уровень относительной влажности воздуха, [%]: |
до 85, без конденсации влаги |
| Габариты Г x Ш x В, [мм]: |
124 x 61 x 25 |
|
Комплект поставки
| Плата |
1 шт. |
| Краткое руководство |
1 шт. |
-
