Описание Штиль IC-RS232/Dry Contact
Штиль IC-RS232/Dry Contact Плата расширения интерфейсов IC-RS232/Dry Contacts предназначена для локального мониторинга, управления и настройки оборудования «Штиль»:
- инверторных стабилизаторов переменного напряжения серии «ИнСтаб» мощностью 6 - 20 кВА;
- однофазных ИБП серий ST, SR, SW, STR мощностью 0,25-10 кВА.

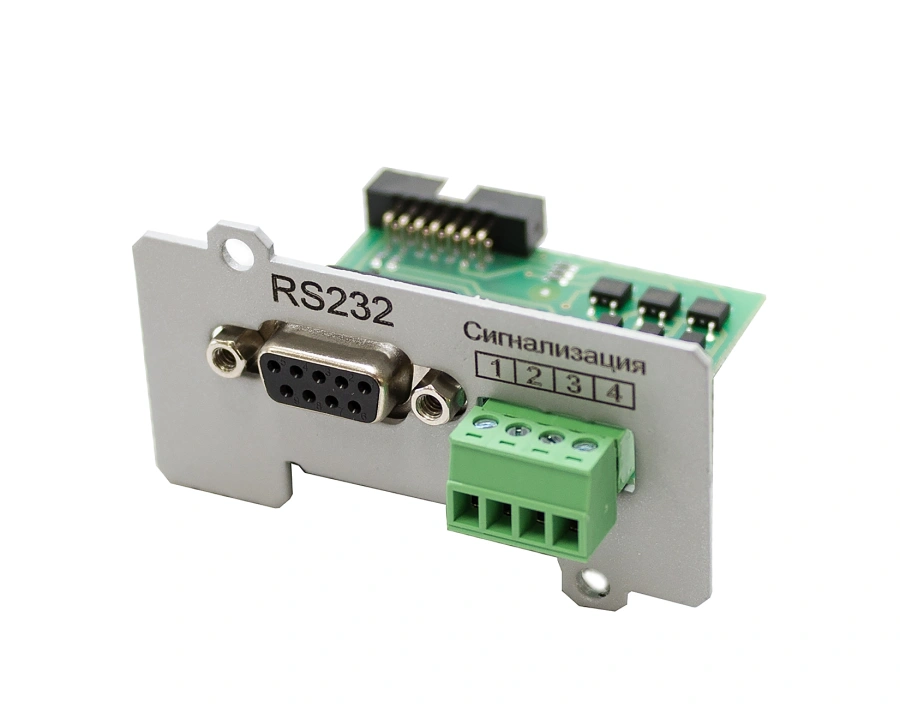

На фронтальной панели платы расширения расположены разъемы:
- DB-9 интерфейса RS-232;
- сигнализация – «сухие» нормально замкнутые выходные контакты:
- 1 – сигнал общей аварии;
- 2 – работа ИБП/стабилизатора в режиме байпас;
- 3 – работа ИБП от аккумуляторных батарей (не используется для стабилизаторов);
- 4 – общий.
Мониторинг состояния, настройка параметров, тестирование ИБП/стабилизатора осуществляется по интерфейсу RS-232. Поддерживаются протоколы:
- Megatec – с использованием верхнеуровневого программного обеспечения стороннего производителя, совместимого с данным протоколом;
- проприетарный протокол обмена «Штиль» – с применением специализированного программного обеспечения «Shtyl Device Manager».
Напряжение на выходных «сухих» контактах не должно превышать 26 В. Предельное значение тока 20 мА.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Совместимость
|
инверторные стабилизаторы напольного/стоечного исполнения, однофазные ИБП
|
|
Тип аксессуара
|
карты мониторинга
|
|
Число фаз ИБП
|
1 в 1
|
|
Поддерживаемые интерфейсы
|
RS-232, «сухие» контакты
|
|
Поддерживаемые протоколы
|
Megatec/ Штиль
|
|
Страна производитель
|
Россия
|
|
Сигнализация («сухие» контакты)
|
|
Тип и количество
|
3 выходных
|
|
Назначение выходных «сухих» контактов
|
сигнализация об аварии сети, работе в режиме байпас и глубоком разряде батарей
|
|
Допустимое напряжение, не более, В
|
±26
|
|
Максимальный ток нагрузки, не более, мА
|
±20
|
|
Максимальное сопротивление относительно общего, Ом
|
35
|
|
Надежность и эксплуатационные характеристики
|
|
Установка
|
во внутренний слот стабилизатора или ИБП
|
|
Диапазон рабочей температуры, °С
|
5-40
|
|
Относительная влажность, %
|
не более 95
|
|
Степень защиты от пыли и влаги
|
IP20
|
|
Механические характеристики
|
|
Габаритные размеры ВхШхГ (без упаковки), мм
|
40х68х65
|
|
Габаритные размеры ВхШхГ (в упаковке), мм
|
220х155х50
|
|
Масса, кг
|
0,1
|
|
Гарантийный срок, мес
|
24
|
Комплект поставки
|
Карта мониторинга IC-RS232/Dry contacts
|
1 шт.
|
|
Интерфейсный кабель RS-232
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
|
Упаковка
|
1 шт.
|
-
