Описание Hyperline SB1-2-8P8C-C6-WH

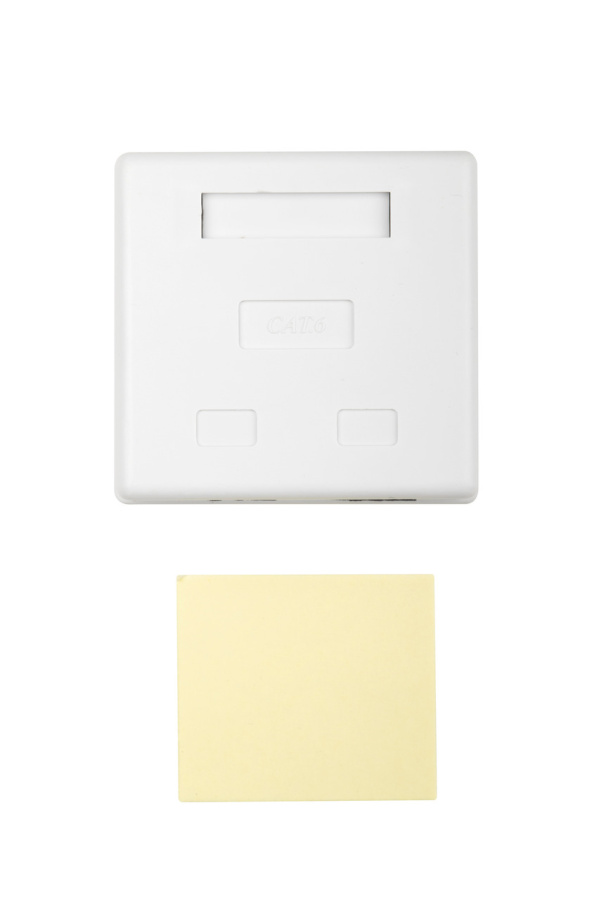

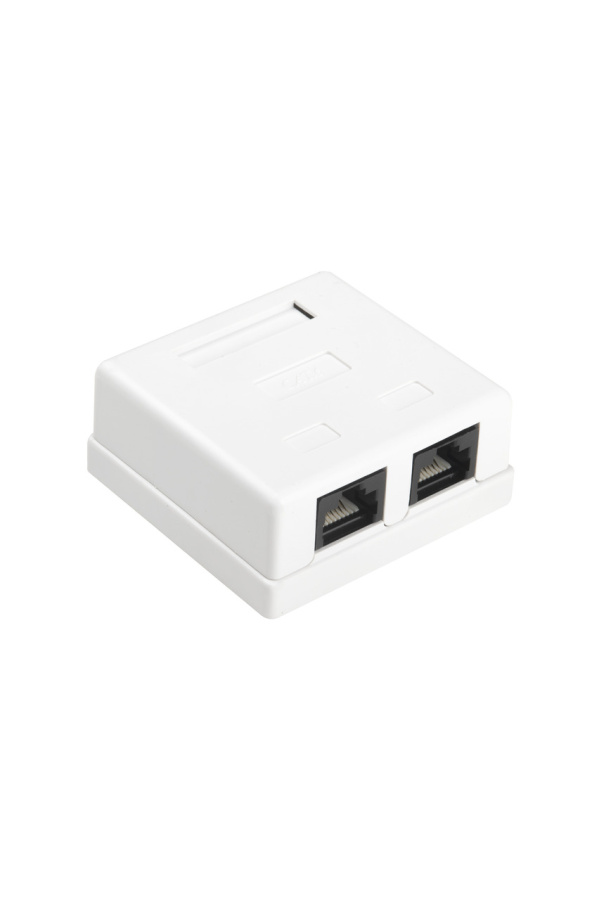

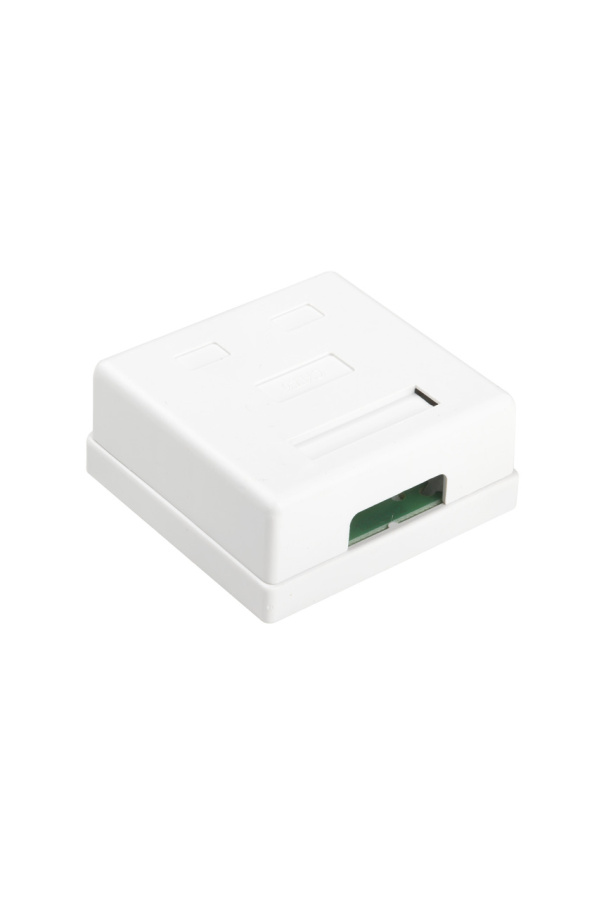

Hyperline SB1-2-8P8C-C6-WH Розетка компьютерная RJ-45(8P8C), категория 6, двойная, внешняя, Dual IDC предназначена для эксплуатации внутри помещений, используется для подключения терминальных устройств (сетевых карт компьютеров) при помощи патч-кордов к локальным компьютерным сетям. Розетка состоит из пластмассовой лицевой панели и модулей подключения.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Категория (TIA/EIA)
|
6
|
|
Тип разъема
|
RJ45
|
|
Количество модулей
|
2 модуля
|
|
Допустимый диаметр проводников
|
0,64 – 0,4 мм (22 – 26 AWG)
|
|
Цвет
|
белый
|
|
Схема разводки проводников
|
T568B
|
|
Назначение
|
Предназначена для эксплуатации внутри помещений, используется для подключения терминальных устройств (сетевых карт компьютеров) при помощи патч-кордов к локальным компьютерным сетям. Розетка состоит из пластмассовой лицевой панели и модулей подключения.
|
|
МАТЕРИАЛЫ
|
|
Материал корпуса
|
АБС-пластик
|
|
Материал корпуса IDC-модуля
|
АБС-пластик (ABS, UL 94 V-0)
|
|
Материал контактов RJ-45
|
Фосфористая бронза с напылением золотом 1,27 мкм (50 µ")
|
|
Материал IDC-контактов
|
Фосфористая бронза с покрытием 2,54 мкм сплава олова
|
|
Материал печатной платы (PCB)
|
Стеклотекстолит (FR-4, UL 94 V-0)
|
|
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Максимальный ток
|
1.5 А
|
|
Рабочее напряжение
|
48 В
|
|
Проходное сопротивление (макс.)
|
0,1 Ом
|
|
Контактное сопротивление (макс.)
|
20 мОм
|
|
Сопротивление изоляции (мин.)
|
500 МОм
|
|
Испытательное напряжение
|
1000 В / 60 Гц / 1 мин.
|
|
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
|
|
Возможность повторной заделки (мин.)
|
250 циклов
|
|
Количество циклов коммутации (мин.)
|
2000
|
|
Температура эксплуатации
|
-10 °C ... +60 °C
|
|
ГАБАРИТЫ И ВЕС
|
|
Высота единичной упаковки
|
25 мм
|
|
Ширина единичной упаковки
|
105 мм
|
|
Глубина единичной упаковки
|
170 мм
|
|
Вес единичной упаковки
|
0.05 кг
|
Комплект поставки
|
Hyperline SB1-2-8P8C-C6-WH
|
1 шт.
|
|
Документация
|
1 шт.
|
