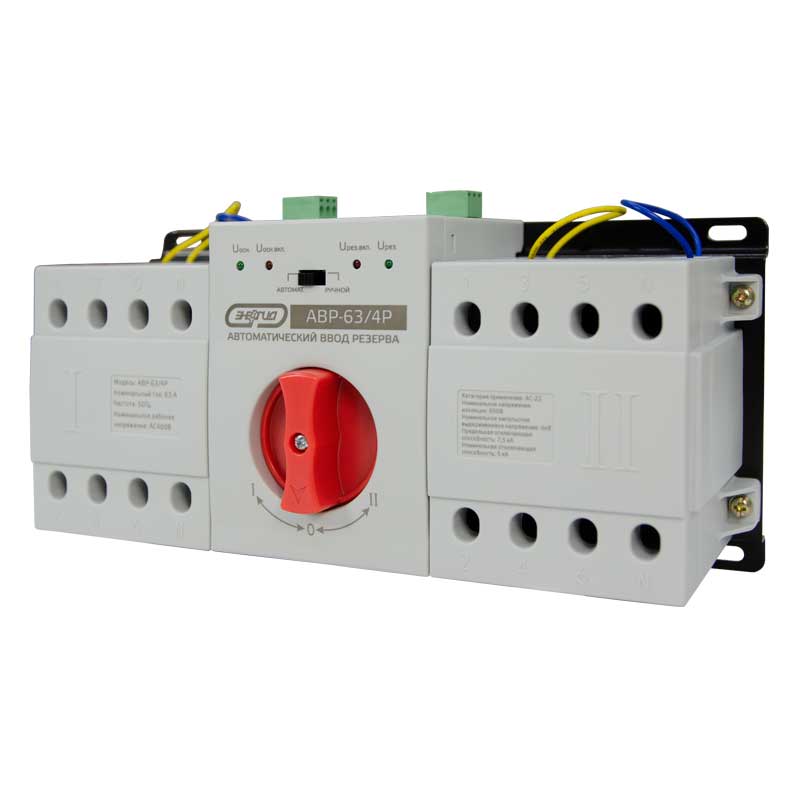

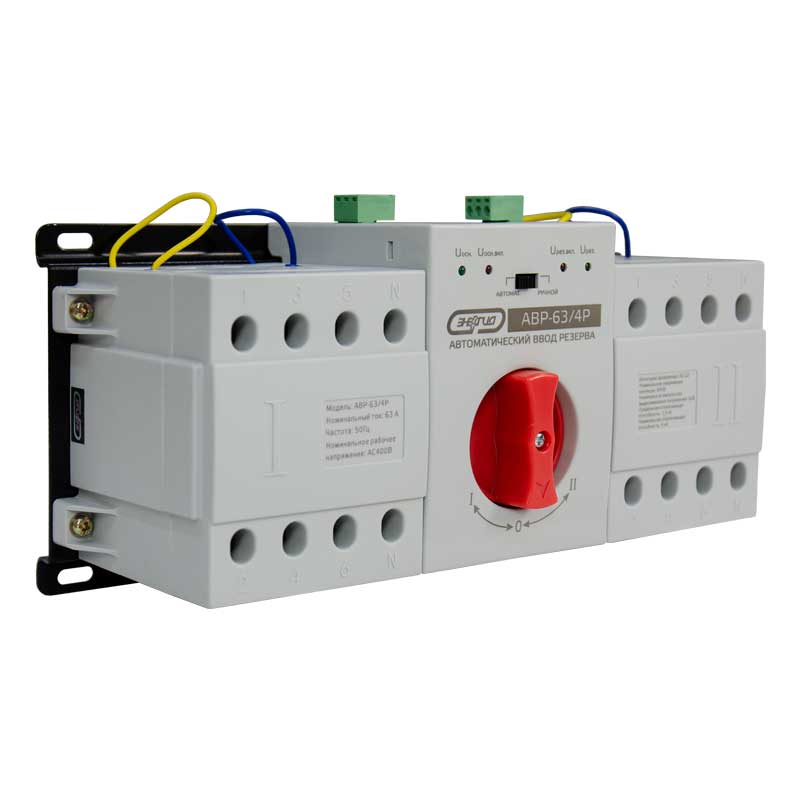

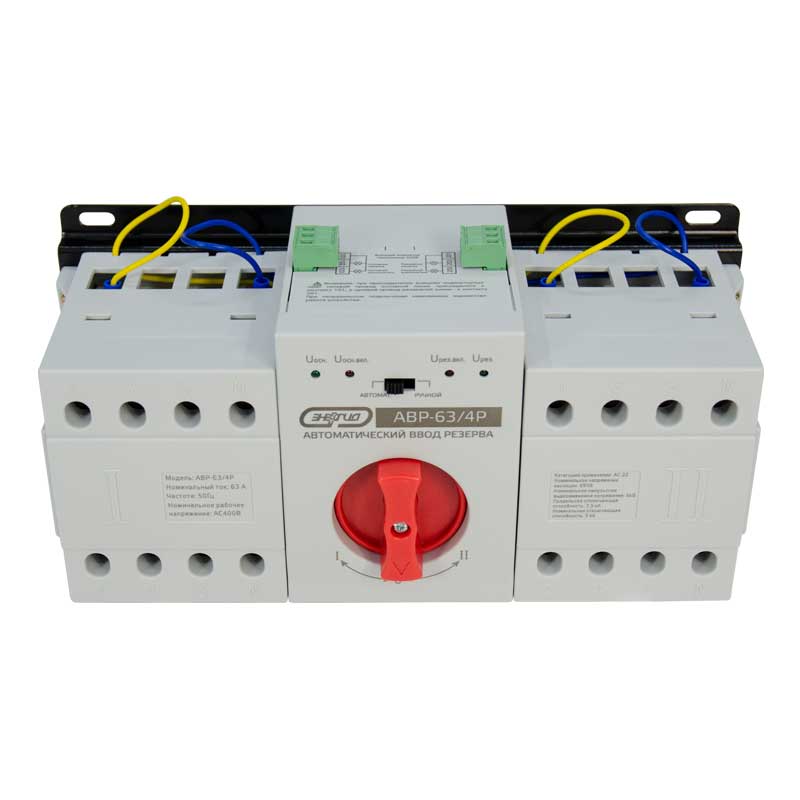

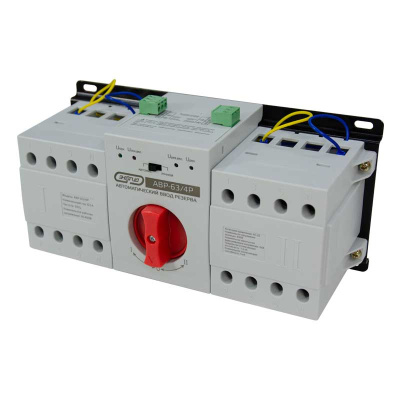

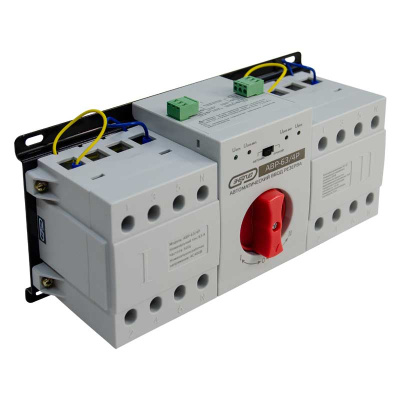

Описание ЭНЕРГИЯ АВР-63/4Р

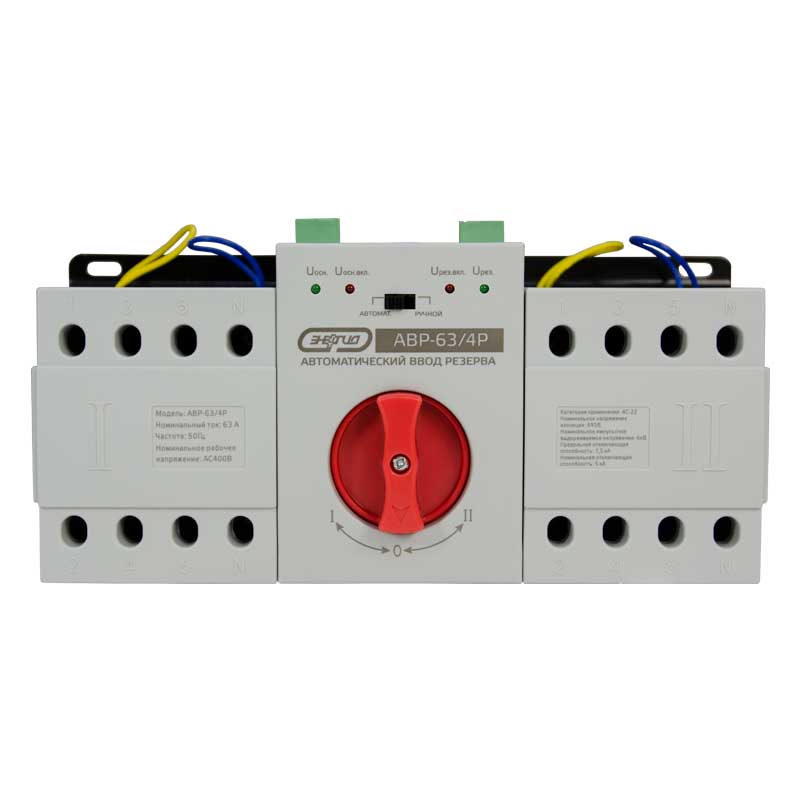

ЭНЕРГИЯ АВР-63/4Р Устройство автоматического ввода резерва предназначено для автоматического перехода на резервный ввод в случае пропадания питания на основной линии.
Устройство может работать как в автоматическом, так и ручном режиме.
Устройство АВР–63 относится к классу продукции нового поколения. В состав изделия входит блок цифрового управления – контроллер, что обеспечивает высокую надежность, экономию электроэнергии, компактность и удобство эксплуатации.
Функция переключения линий обеспечивается путем вращения электромотором, приводящим в движение рычаги автоматических выключателей.
Особенности ЭНЕРГИЯ АВР-63/4Р
- Автоматический и ручной режим
- Механизм блокировки – полностью исключает одновременное включение двух источников питания сети
- Легкое подключение и техническое обслуживание
- Компактный
- Индикаторы режимов работы

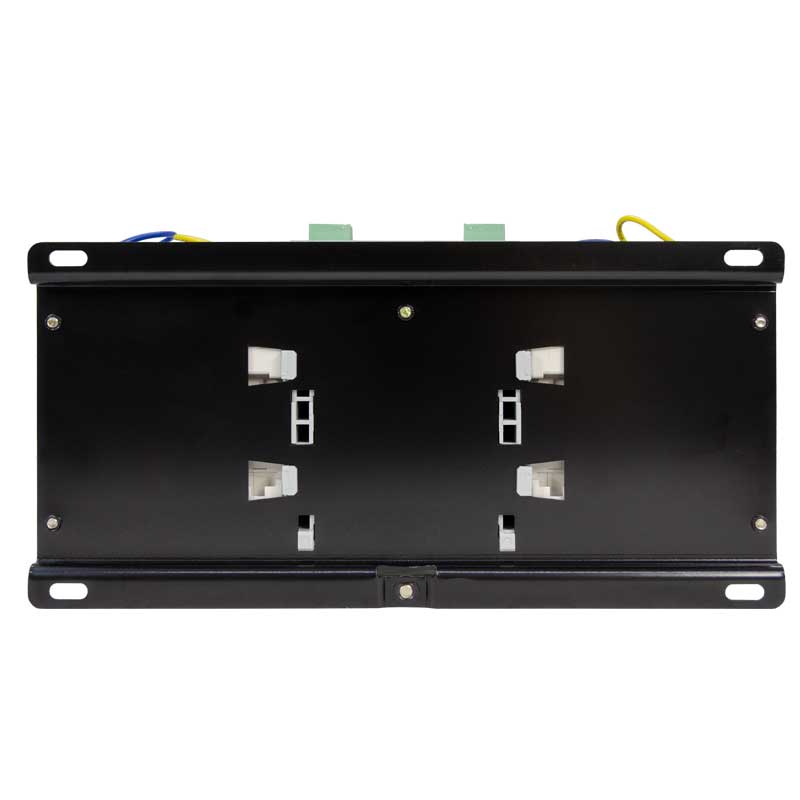

- Крепление на монтажную панель

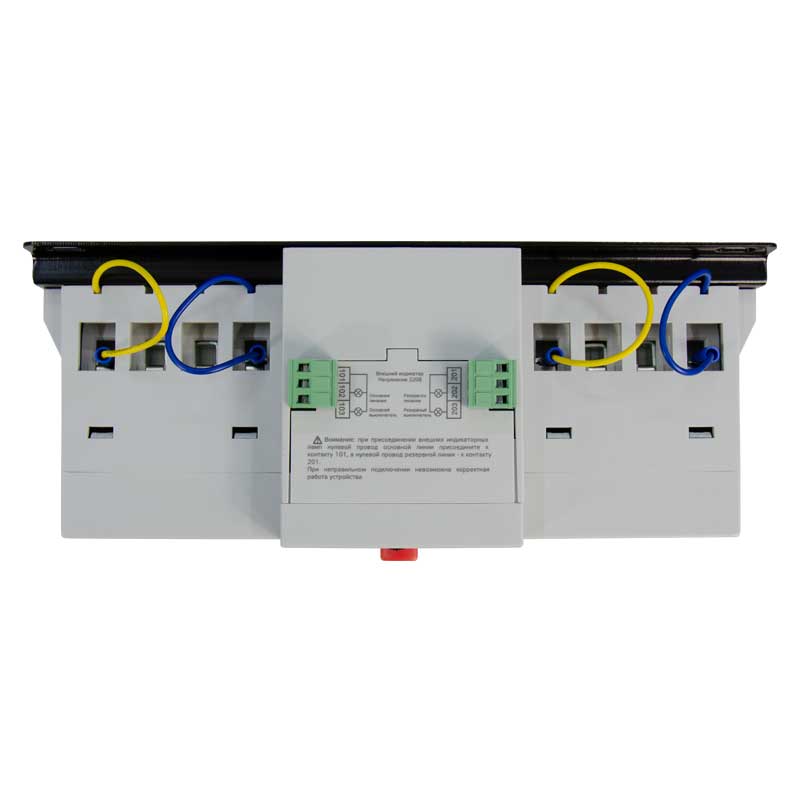

- Клеммы подключения внешних индикаторов "сухие контакты"
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Расчетный срок службы
|
10 лет
|
|
Номинальное рабочее напряжение (В)
|
380
|
|
Максимально допустимое импульсное напряжение (Ui)~ (В)
|
690
|
|
Частота (Гц)
|
50
|
|
Количество полюсов
|
4
|
|
Номинальный ток тепловых расцепителей (A)
|
63
|
|
Напряжение срабатывания, основной-резервный (В)
|
77
|
|
Напряжение возврата, резервный-основной (В)
|
187
|
|
Время автоматического переключения (секунд)
|
4-6
|
|
Максимальный ток вывода дополнительных контактов (В)
|
1
|
|
Напряжение на выводах дополнительных контактов (В)
|
Фазное напряжение сети (220В)
|
|
Количество подключаемых линий
|
4
|
|
Отключающая способность при коротком замыкании (кА)
|
4,5
|
|
Защита
|
От короткого замыкания / От перегрузки
|
|
Класс защиты
|
IP30
|
|
Температура рабочей среды (°С)
|
-5...+40
|
|
Механизм переключения
|
Электромотор
|
|
Габаритные размеры (мм)
|
120х160х112
|
|
Вес (кг)
|
1,2
|
|
Гарантия
|
12 мес.
|
Комплект поставки
|
Устройство
|
1 шт.
|
|
Руководство
|
1 шт.
|
