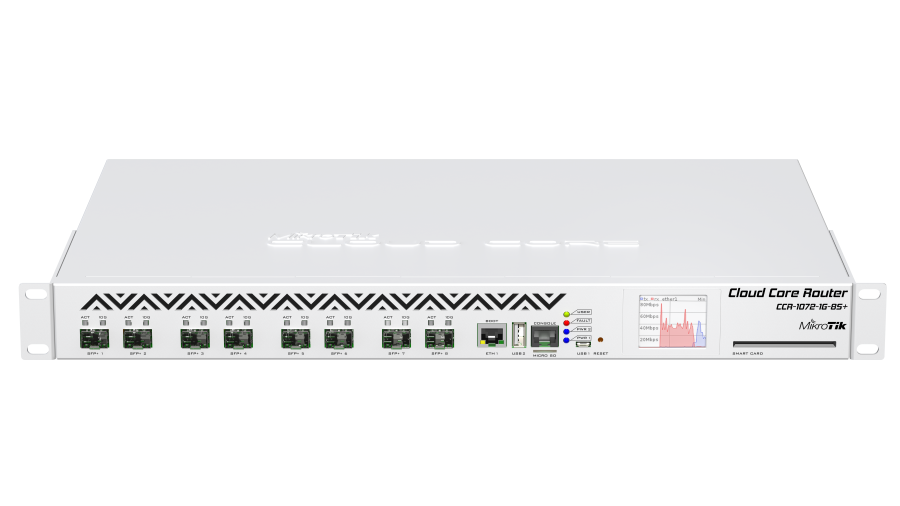

Описание Mikrotik CCR1072-1G-8S+
Mikrotik CCR1072-1G-8S+ - Беспрецедентная мощь и непревзойдённая производительность — это Cloud Core Router, новое флагманское устройство от MikroTik. Если Вам требуется обработка миллионов пакетов в секунду, то CCR1072-1G-8S+ станет лучшим выбором. Сетевой процессор нового поколения — 72 ядра по 1 ГГц, суммарно 22,5 МБ кэша, высокоскоростной механизм аппаратного шифрования. Это позволяет отправлять до 120 000 000 пакетов (кабельная скорость всех портов) в режиме Fastpath и 40 000 000 в обычном режиме. Высочайшая производительность — пропускная способность до 80 Гбит/с, порты подключены напрямую к процессору. Дополнительные особенности: стоечный корпус 1U; 1 гигабитный порт, 8 портов SFP+ (10 Гбит/сек); разъём smart card; два съёмных блока питания для обеспечения резервирования с возможностью горячей замены, 150 Вт каждый, входят в комплект (модуль AC/DC можно приобрести отдельно, также доступен модуль DC/DC); цветной сенсорный дисплей; порт USB; вентилятор с регулировкой оборотов; датчики напряжения, тока и температуры. CCR1072-1G-8S+ также имеет два встроенных слота М.2, microSD и два порта USB для дополнительной памяти, предназначенной для хранения кэша прокси, данных User Manager и других функций. В слоты M.2 можно вставить 80-миллиметровые модули с ключом M (PCIe 2.0 x4). Управляется устройство фирменной операционной системой от MikroTik — RouterOS V6 максимальной "комплектации" Level 6.
Особенности Mikrotik CCR1072-1G-8S+
-
Сетевой процессор нового поколения - 72 ядра по 1.0 ГГц, суммарно 22.5 МБ кэша, высокоскоростной механизм аппаратного шифрования
- До 120 000 000 пакетов в режиме Fastpath (кабельная скорость всех портов) и 40 000 000 в обычном режиме
- Пропускная способность до 100 Гбит/с, порты подключены напрямую к процессору
- Стоечный корпус 1U, 1 гигабитный порт, 8 портов SFP+ (10 Гбит/сек), разъём smart card, возможность горячей замены блока питания, цветной сенсорный дисплей, порт USB, вентилятор с регулировкой оборотов, датчики напряжения, тока и температуры
- Управляется фирменной операционной системой от MikroTik - RouterOS V6 максимальной "комплектации" Level6
- Маршрутизатор совместим со следующими SFP модулями: Mikrotik S+31DLC10D, Mikrotik S+85DLC03D, Mikrotik S+2332LC10D
Технические характеристики
|
Процессор
|
Tilera TLR4-07280DG-10CE (72 ядра, 1 ГГц каждое ядро), 22,5 МБ суммарный кэш (18 МБ L3)
|
|
ОЗУ
|
16 ГБ ECC
|
|
ПЗУ
|
128 МБ NAND (возможно увеличить, см. "Расширения")
|
|
Расширения
|
microUSB 2.0, стандартный USB 2.0, полноразмерный слот Smart Card, слот microSD
M.2 PCIe 2.0 x4, ключ M, поддерживаемые размеры модулей: 2242, 2260, 2280
|
|
Порты Ethernet
|
1x 10/100/1000 Мбит/с Gigabit Ethernet с Auto-MDI/X
|
|
Порты SFP
|
8x Ethernet SFP+ cage (в комплекте SFP-модули ОТСУТСТВУЮТ) Mini-GBIC, поддерживается DDM
|
|
Порты USB
|
1x microUSB (Тип AB), 1x USB 2.0 (Тип А)
|
|
Дополнительно
|
Кнопка Reset, сенсорный цветной LCD-дисплей, вентилятор на ЦП, бипер
Датчики напряжения и силы тока
Датчик температуры платы
Датчик температуры процессора
|
|

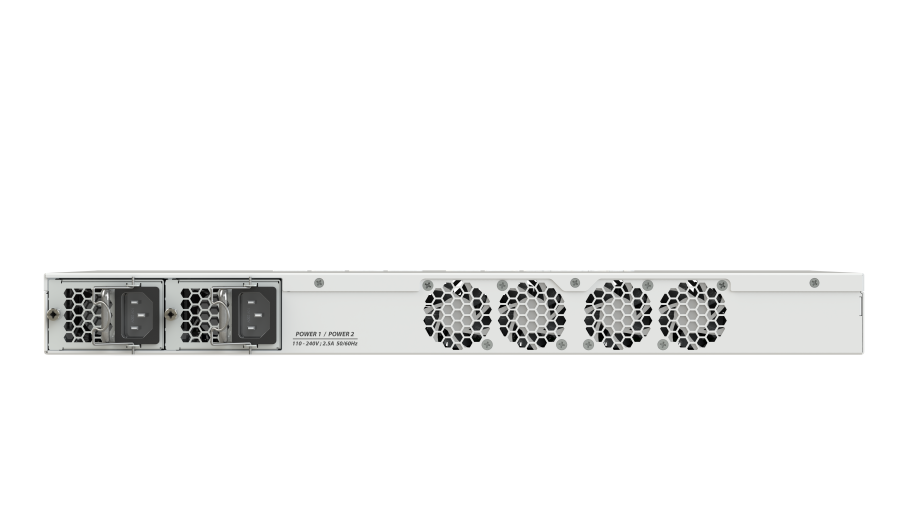

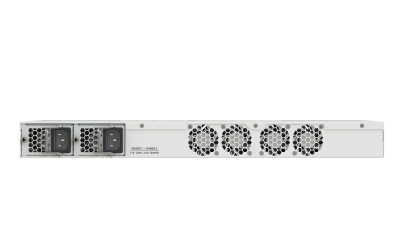

Питание
|
Стандартный коннектор IEC C14 110/220 В (2 шт.)

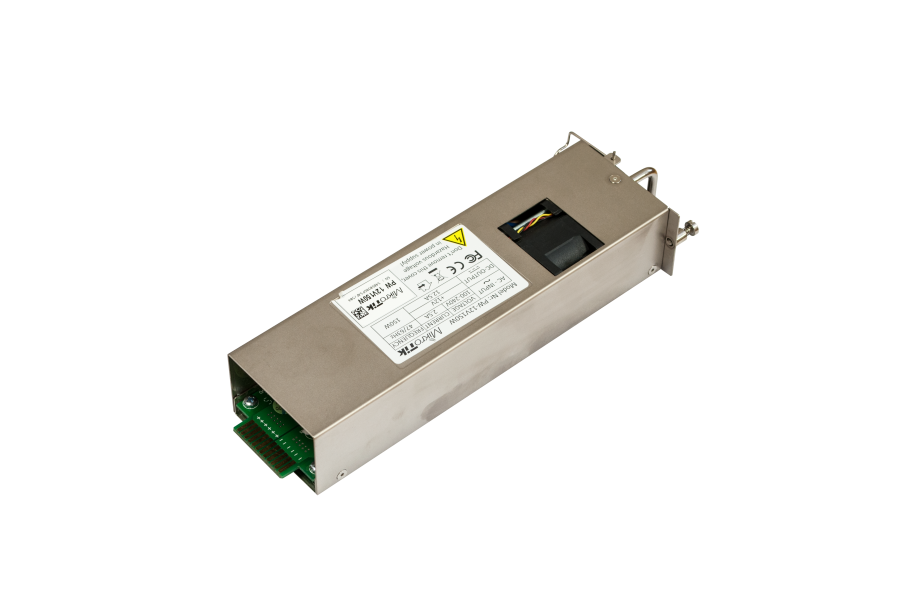

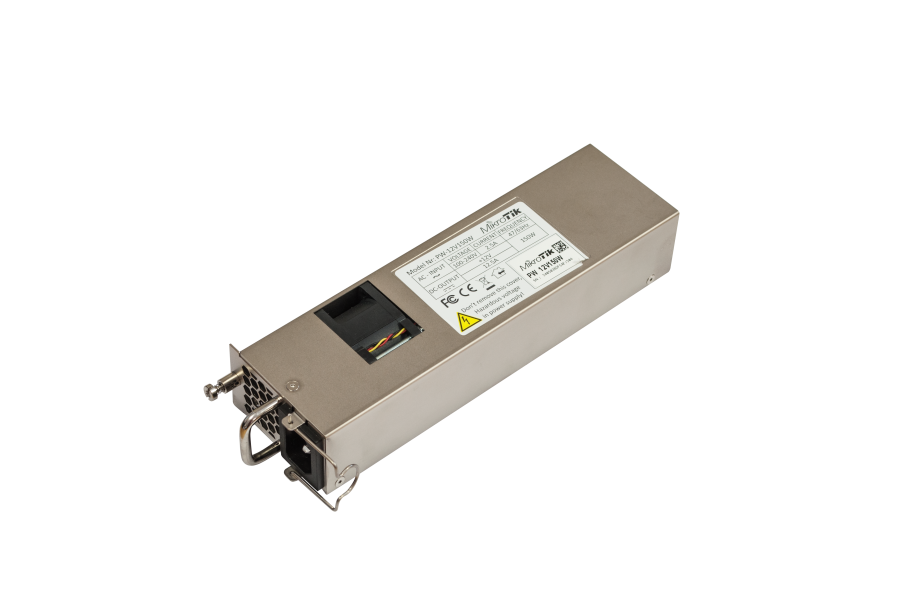

Два съёмных блока питания для обеспечения резервирования (с возможностью горячей замены), 150 Вт каждый, входят в комплект
|
|
Поддерживаемое входное напряжение платы
|
12 В
|
|
Максимальное энергопотребление
|
125 Вт
|
|
Размеры
|
443 x 315 x 40 мм
|
|
Вес
|
3,8 кг (4,84 кг в упаковке)
|
|
Последовательный порт
|
1х RJ45
|
|
Температура окружающей среды рабочая
|
-20.. +60 °C (протестировано)
|
|
Среднее время безотказной работы
|
Около 200 000 часов при +25 °C
|
|
Операционная система
|
MikroTik RouterOS v6 (64bit), лицензия Level 6
|
Результаты замера производительности процессора
|
CCR1072-1G-8S+
|
Tile 72 Core (1200 МГц, DDR1600) Максимальная пропускная способность
|
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
|
Мост
|
отсутствует (fast path)
|
6 502,0
|
78 960,3
|
18 790,0
|
76 963,8
|
119 047,6
|
60 952,4
|
|
Мост
|
25 правил фильтрации моста
|
6 502,0
|
78 960,3
|
9 099,2
|
37 270,3
|
10 432,3
|
5 341,3
|
|
Маршрутизация
|
отсутствует (fast path)
|
6 502,0
|
78 960,3
|
18 790,0
|
76 963,8
|
94 668,4
|
48 470,2
|
|
Маршрутизация
|
25 простых очередей
|
6 502,0
|
78 960,3
|
13 500,0
|
55 296,0
|
13 683,5
|
7 006,0
|
|
Маршрутизация
|
25 правил фильтрации IP
|
5 247,6
|
63 726,9
|
6 125,5
|
25 090,0
|
6 104,0
|
3 125,2
|
|
CCR1072-1G-8S+
|
Tile 72 Core (1200 МГц, DDR1333) Максимальная пропускная способность
|
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
|
Мост
|
отсутствует (fast path)
|
6 502,0
|
78 960,3
|
18 790,0
|
76 963,8
|
119 047,6
|
60 952,4
|
|
Мост
|
25 правил фильтрации моста
|
6 130,5
|
74 448,8
|
8 192,7
|
33 557,3
|
10 339,5
|
5 293,8
|
|
Маршрутизация
|
отсутствует (fast path)
|
6 502,0
|
78 960,3
|
18 790,0
|
76 963,8
|
86 507,0
|
44 291,6
|
|
Маршрутизация
|
25 простых очередей
|
6 502,0
|
78 960,3
|
12 370,4
|
50 669,2
|
13 474,2
|
6 898,8
|
|
Маршрутизация
|
25 правил фильтрации IP
|
4 667,6
|
56 683,3
|
5 985,1
|
24 515,0
|
5 873,8
|
3 007,4
|
|
CCR1072-1G-8S+
|
Tile 72 Core (1000 МГЦ, DDR1600) Максимальная пропускная способность
|
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
|
Мост
|
отсутствует (fast path)
|
6 502,0
|
78 960,3
|
18 790,0
|
76 963,8
|
98 873,5
|
50 623,2
|
|
Мост
|
25 правил фильтрации моста
|
5 764,8
|
70 007,7
|
8 240,2
|
33 751,9
|
8 866,3
|
4 539,5
|
|
Маршрутизация
|
отсутствует (fast path)
|
6 502,0
|
78 960,3
|
18 790,0
|
76 963,8
|
76 201,0
|
39 014,9
|
|
Маршрутизация
|
25 простых очередей
|
6 502,0
|
78 960,3
|
11 073,5
|
45 357,1
|
11 444,4
|
5 859,5
|
|
Маршрутизация
|
25 правил фильтрации IP
|
4 664,7
|
56 648,1
|
5 200,3
|
21 300,4
|
5 321,0
|
2 724,4
|
|
CCR1072-1G-8S+
|
Tile 72 Core (1000 МГц, DDR1333) Максимальная пропускная способность
|
|
Режим
|
Конфигурация
|
1518 байт
|
512 байт
|
64 байт
|
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
Кпак/с
|
Мбит/с
|
|
Мост
|
отсутствует (fast path)
|
6 502,0
|
78 960,3
|
18 790,0
|
76 963,8
|
98 801,0
|
50 586,1
|
|
Мост
|
25 правил фильтрации моста
|
5 033,3
|
61 124,4
|
7 149,8
|
29 285,6
|
8 682,1
|
4 445,2
|
|
Маршрутизация
|
отсутствует (fast path)
|
6 502,0
|
78 960,3
|
18 790,0
|
76 963,8
|
73 061,0
|
37 407,2
|
|
Маршрутизация
|
25 простых очередей
|
6 502,0
|
78 960,3
|
10 980,3
|
44 975,3
|
11 368,2
|
5 820,5
|
|
Маршрутизация
|
25 правил фильтрации IP
|
4 125,6
|
50 101,3
|
5 051,5
|
20 690,9
|
4 999,0
|
2 559,5
|
Технические характеристики Mikrotik CCR1072-1G-8S+
|
Линейка
|
MikroTik CCR
|
|
Количество портов Fast Ethernet
|
0
|
|
Количество портов Gigabit Ethernet
|
1 шт.
|
|
Количество портов 2.5G Ethernet
|
0
|
|
Количество портов 10G Ethernet
|
0
|
|
Общее количество портов Ethernet (RJ45)
|
1 шт.
|
|
Количество портов SFP
|
0
|
|
Количество портов SFP+
|
8 шт.
|
|
Количество портов SFP28
|
0
|
|
Количество портов QSFP28
|
0
|
|
Общее количество оптических портов
|
8 шт.
|
|
Общее количество кабельных сетевых портов
|
9 шт.
|
|
Частота процессора
|
1000 МГц
|
|
Порт USB
|
Да
|
|
Порт Console (RJ45/DB9)
|
Да
|
|
Объём ОЗУ
|
16384 МБ
|
|
Объём ПЗУ
|
128 МБ
|
|
Порт microSD
|
Да
|
|
Операционная система
|
6 level RouterOS
|
|
Раздача PoE-питания
|
Нет
|
|
Резервный блок питания
|
Да
|
|
Быстрая замена блока питания
|
Да
|
|
Разъём для системы резервного питания
|
Нет
|
|
Резервное питание через Jack/PoE/клемму
|
Нет
|
|
Порт Smart Card
|
Да
|
|
Число ядер ЦП
|
72
|
|
Всепогодный корпус
|
Нет
|
|
Питание по PoE
|
—
|
|
Порт M.2
|
Нет
|
|
Порт SATA
|
Нет
|
Комплект поставки
|
Маршрутизатор
|
1 шт.
|
|
Кабель питания
|
2 шт.
|
|
Крепления для установки в стойку
|
1 шт.
|
|
Комплект ножек и болтов
|
1 шт.
|
-
