Описание SNR SNR-STAP420

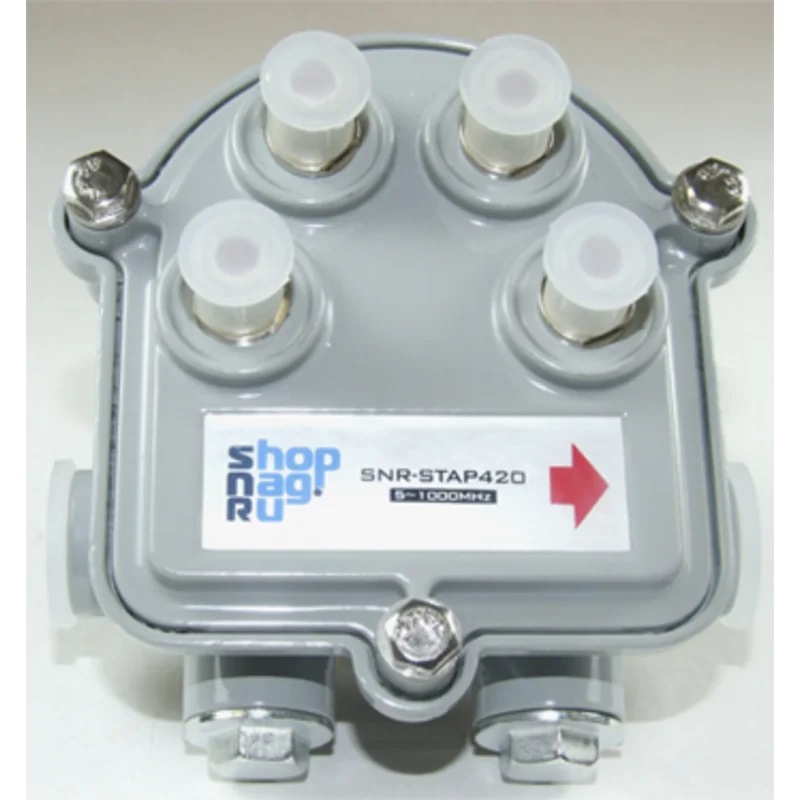

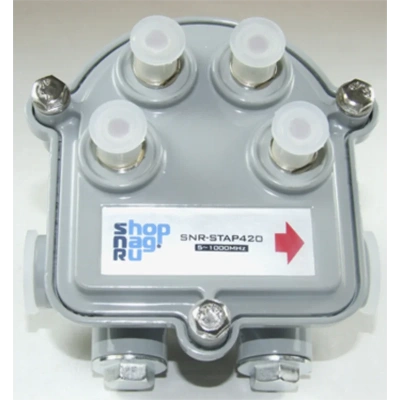

SNR SNR-STAP420 Ответвитель субмагистральный предназначены для отвода части энергии радиочастотного сигнала от субмагистральной линии передачи в диапазоне 5…1000 МГц в домовую распределительную сеть. Устройства выполнены в герметичных корпусах и предназначены для наружной установки. Ответвители снабжены магистральными разъемами 5/8" входа и выхода и F-разъемами отводов. Полностью герметичные корпуса обеспечивают долговечность элемента и электромагнитную плотность. Крепежные элементы с оцинкованными поверхностями отлично защищены от коррозии и других вредных влияний среды. Субмагистральные ответвители и делители работают в диапазоне 5…1000 МГц. Разъемы рассчитаны на проход токов дистанционного питания между входом и выходом.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Вносимые потери, dB
|
Номинальное значение
|
11, 14, 17, 20, 23
|
|
Допуск
|
±1
|
|
Вносимые потери IN-OUT, dB 5-65MHz
|
4, 3,3, 2,3, 2, 1,8
|
|
Вносимые потери IN-OUT, dB 65-550MHz
|
4, 3,3, 2,3, 2, 1,8
|
|
Вносимые потери IN-OUT, dB 550-750MHz
|
4,5, 3,5, 2,5, 2,3, 2
|
|
Вносимые потери IN-OUT, dB 750-1000MHz
|
4,8, 4,0, 2,8, 2,5, 2,2
|
|
Развязка TAP-OUT, dB 5-65MHz
|
22, 22, 30, 30, 30
|
|
Развязка TAP-OUT, dB 65-550MHz
|
22, 24, 30, 30, 32
|
|
Развязка TAP-OUT, dB 550-750MHz
|
22, 24, 28, 30, 32
|
|
Развязка TAP-OUT, dB 750-1000MHz
|
22, 24, 24, 26, 26
|
|
Развязка TAP-TAP, dB 5-65MHz
|
22, 22, 22, 22, 22
|
|
Развязка TAP-TAP, dB 65-550MHz
|
25, 25, 30, 30, 30
|
|
Развязка TAP-TAP, dB 550-750MHz
|
22, 22, 25, 25, 25
|
|
Развязка TAP-TAP, dB 750-1000MHz
|
22, 22, 25, 25, 25
|
|
Неравномерность, dB
|
±1
|
|
Коэффициент отражения, dB
|
16
|
|
Экранировка, dB
|
100
|
|
Тип разъемов входа и выхода
|
5/8"
|
|
Тип разъемов отвода
|
F
|
Комплект поставки
|
SNR SNR-STAP420
|
1 шт.
|
|
Документация
|
1 шт.
|
-
Производитель:
SNR
-
Под заказ:
да
-
