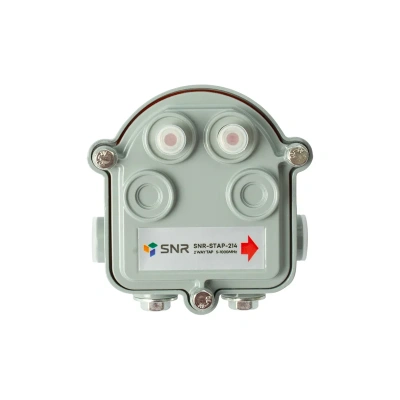

Описание SNR SNR-STAP-214
SNR SNR-STAP-214 Ответвитель субмагистральный предназначены для отвода части энергии радиочастотного сигнала от субмагистральной линии передачи в диапазоне 5…1000 МГц в домовую распределительную сеть. Устройства выполнены в герметичных корпусах и предназначены для наружной установки. Ответвители снабжены магистральными разъемами 5/8" входа и выхода и F-разъемами отводов. Полностью герметичные корпуса обеспечивают долговечность элемента и электромагнитную плотность. Крепежные элементы с оцинкованными поверхностями отлично защищены от коррозии и других вредных влияний среды. Субмагистральные ответвители и делители работают в диапазоне 5…1000 МГц. Разъемы рассчитаны на проход токов дистанционного питания между входом и выходом.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Вносимые потери IN-TAP, dB
|
Номинальное значение
|
8, 11, 14, 17, 20, 23
|
|
Допуск
|
±1
|
|
Вносимые потери IN-OUT, dB (5-65MHz)
|
4, 2,7, 2,3, 2, 1,7, 1,5
|
|
Вносимые потери IN-OUT, dB (65-550MHz)
|
4, 2,8, 2,3, 2, 1,7, 1,6
|
|
Вносимые потери IN-OUT, dB (550-750MHz)
|
4,5, 3, 2,5, 2,2, 1,9, 1,8
|
|
Вносимые потери IN-OUT, dB (750-1000MHz)
|
4,8, 3,3, 2,7, 2,4, 2,1, 1,9
|
|
Развязка TAP-OUT, dB (5-65MHz)
|
22, 22, 26, 26, 30, 30
|
|
Развязка TAP-OUT, dB (65-550MHz)
|
22, 22, 26, 26, 30, 30
|
|
Развязка TAP-OUT, dB (550-750MHz)
|
22, 22, 25, 26, 28, 28
|
|
Развязка TAP-OUT, dB (750-1000MHz)
|
22, 22, 22, 24, 24, 24
|
|
Развязка TAP-TAP, dB (5-65MHz)
|
22, 22, 22, 22, 22, 22
|
|
Развязка TAP-TAP, dB (65-550MHz)
|
25, 25, 30, 30, 30, 30
|
|
Развязка TAP-TAP, dB (550-750MHz)
|
22, 22, 25, 25, 25, 25
|
|
Развязка TAP-TAP, dB (750-1000MHz)
|
22, 22, 25, 25, 25, 25
|
|
Неравномерность, dB
|
±1
|
|
Коэффициент отражения, dB
|
16
|
|
Экранировка, dB
|
100
|
|
Тип разъемов входа и выхода
|
5/8"
|
|
Тип разъемов отвода
|
F
|
Комплект поставки
|
SNR SNR-STAP-214
|
1 шт.
|
|
Документация
|
1 шт.
|
-
