Описание

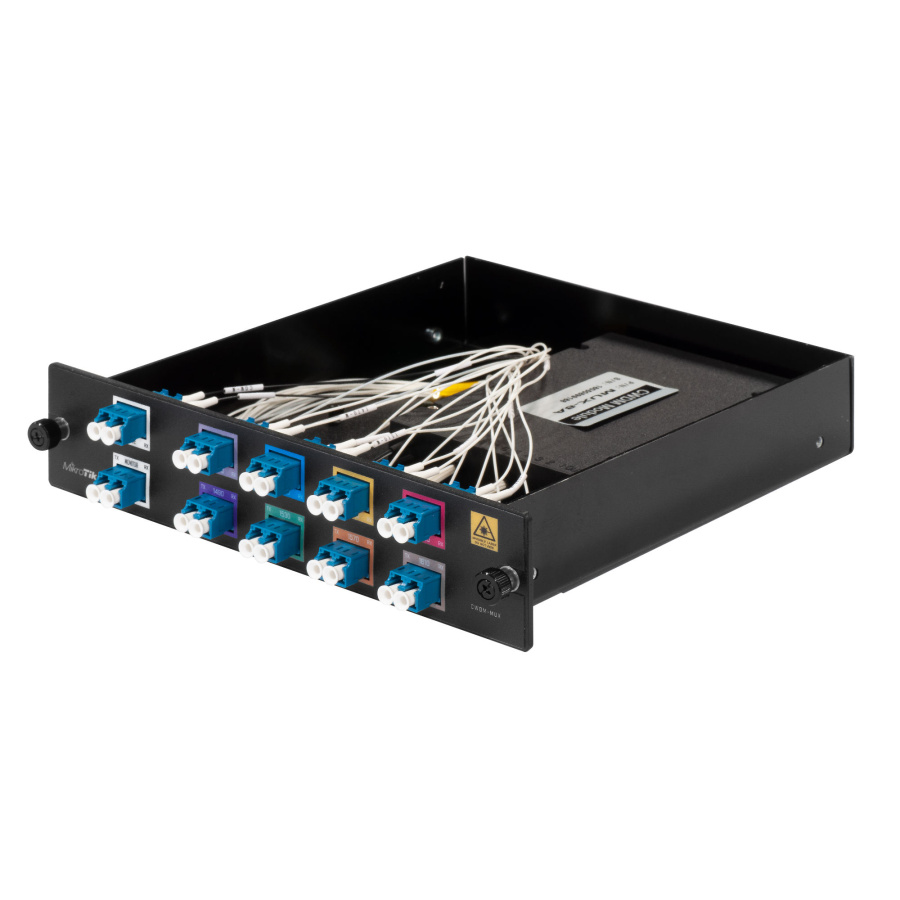

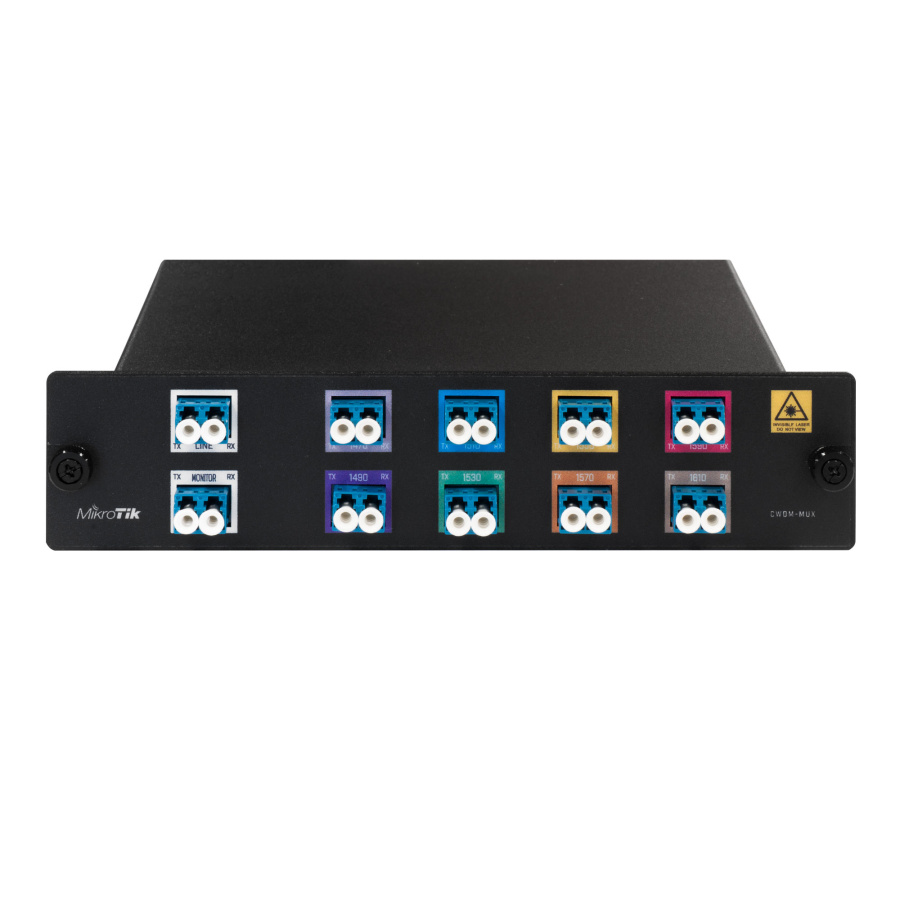

8-портовый двухволоконный мультиплексор для использования с трансиверами SFP CWDM и SFP+ CWDM. Это пассивное устройство MUX/DEMUX позволяет объединять до 8 волоконно-оптических линий связи в одну с целью упрощения и снижения затрат на инсталляции ВОЛС большой протяжённости. Технология грубого спектрального уплотнения или мультиплексирования оптических каналов (CWDM) предлагает решение для увеличения пропускной способности существующей инфраструктуры ВОЛС путём многоканальной передачи трафика / распространения нескольких длин волн по одному оптоволокну и сокращения затрат на развёртывание новых волоконно-оптических линий.
CWDM-решение от MikroTik обеспечивает до 8 каналов для передачи / приёма сигналов с длиной волны 1470 - 1610 нм. Дуплексный оптоволоконный кабель соединяет 2 двухволоконных мультиплексора CWDM MUX / DEMUX, поддерживая установленную на каждом конце волоконно-оптической сети одинаковую длину волны. Фильтр каждого CWDM-модуля устройства настроен на определённую длину волны. Поэтому важно подключить правильную длину волны к соответствующему порту.
Один одномодовый оптоволоконный кабель применяется для создания до 8 независимых соединений SFP со скоростью передачи данных 1.25 Гбит/с (до 40 км) или SFP+, 10 Гбит/с (до 10 км) — предлагая более доступную альтернативу прокладке или аренде дополнительного оптоволокна.
Особенности
-
Агрегирование до 8 оптоволоконных линий в одну
-
Одновременное использование оптических модулей SFP (1.25 Гбит/с) и SFP+ (10 Гбит/с)
-
Является пассивным устройством и не требуют электропитания
-
Монтаж двух мультиплексоров в стойку 1U при помощи шасси-крепления CWDM-CHASSIS-2
Применение технологии CWDM в ваших сетях позволит:
-
повысить эффективность существующей оптоволоконной сети;
-
предоставлять масштабируемые и простые сервисы для организации оптоволоконных каналов;
-
снизить потребление электроэнергии;
-
сократить расходы на обслуживание и установку оборудования.
Состав линейки
|
-
8-портовый мультиплексор CWDM-MUX8A для использования с CWDM-трансиверами SFP / SFP+
|
|
-
Шасси-крепление CWDM-CHASSIS-2 для двух мультиплексоров CWDM-MUX8A
|
|
-
Восемь оптических трансиверов SFP CWDM
- Скорость передачи данных: 1.25 Гбит/с
- Одномодовое оптоволокно
- Максимальная дальность: 40 км
- Тип разъёма: Dual LC, DDM
- Диапазон длин волн: 1470 - 1610 нм
- Для одной линии связи требуется одинаковая пара длин волн
|
-
S-C47DLC40D
- S-C49DLC40D
- S-C51DLC40D
- S-C53DLC40D
- S-C55DLC40D
- S-C57DLC40D
- S-C59DLC40D
- S-C61DLC40D
|
|
-
Восемь оптических трансиверов SFP+ CWDM
- Скорость передачи данных: 10 Гбит/с
- Одномодовое оптоволокно
- Максимальная дальность: 10 км
- Тип разъёма: Dual LC, DDM
- Диапазон длин волн: 1470 - 1610 нм
- Для одной линии связи требуется одинаковая пара длин волн
|
-
S+C47DLC10D
- S+C49DLC10D
- S+C51DLC10D
- S+C53DLC10D
- S+C55DLC10D
- S+C57DLC10D
- S+C59DLC10D
- S+C61DLC10D
|
