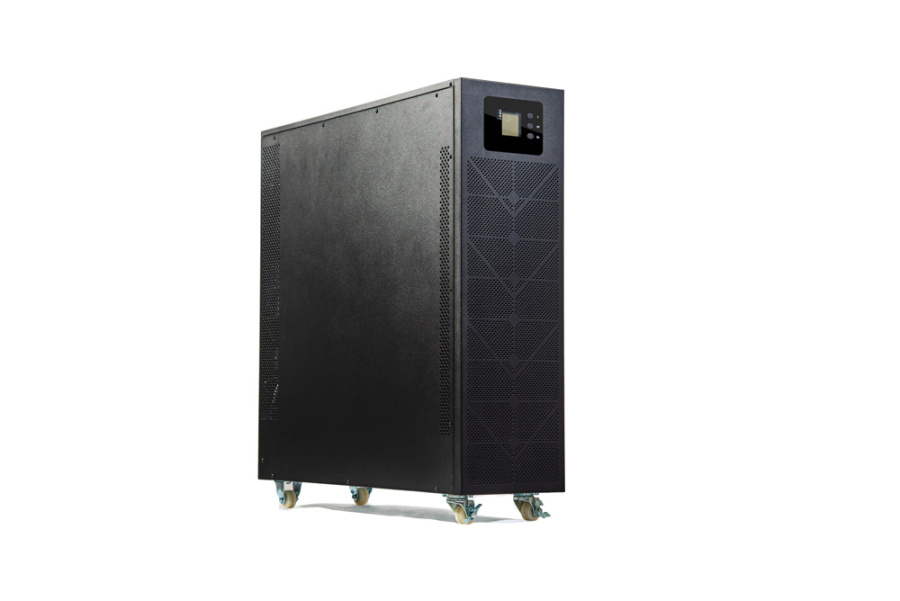

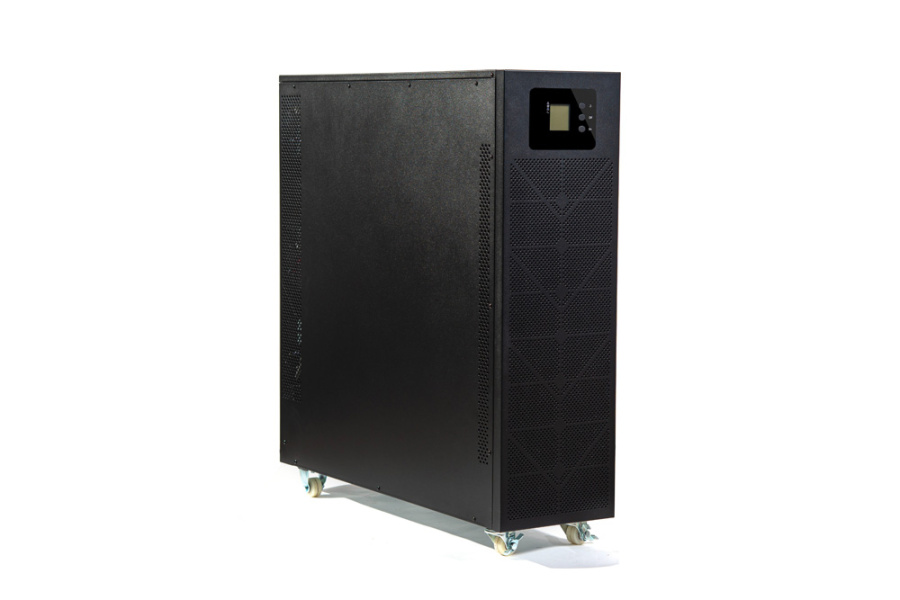

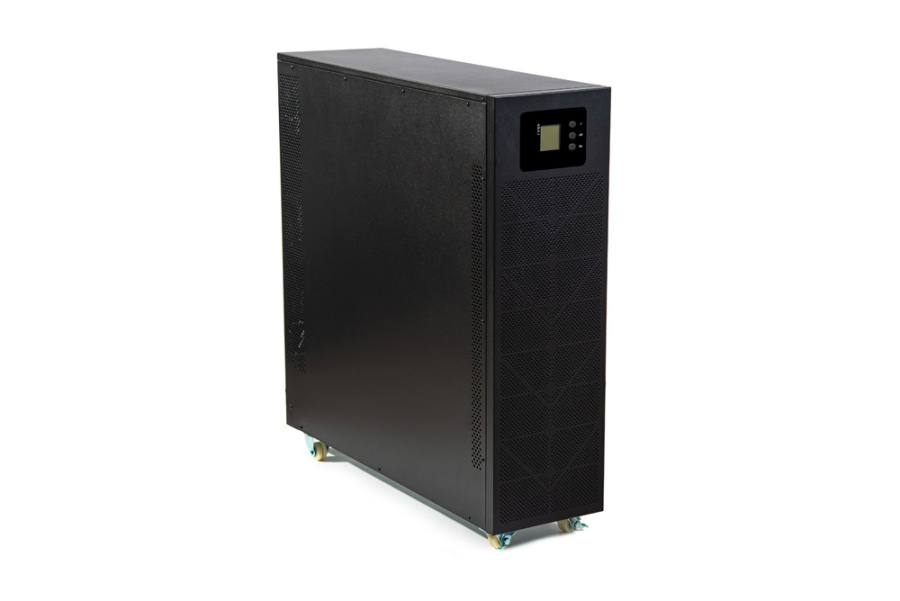

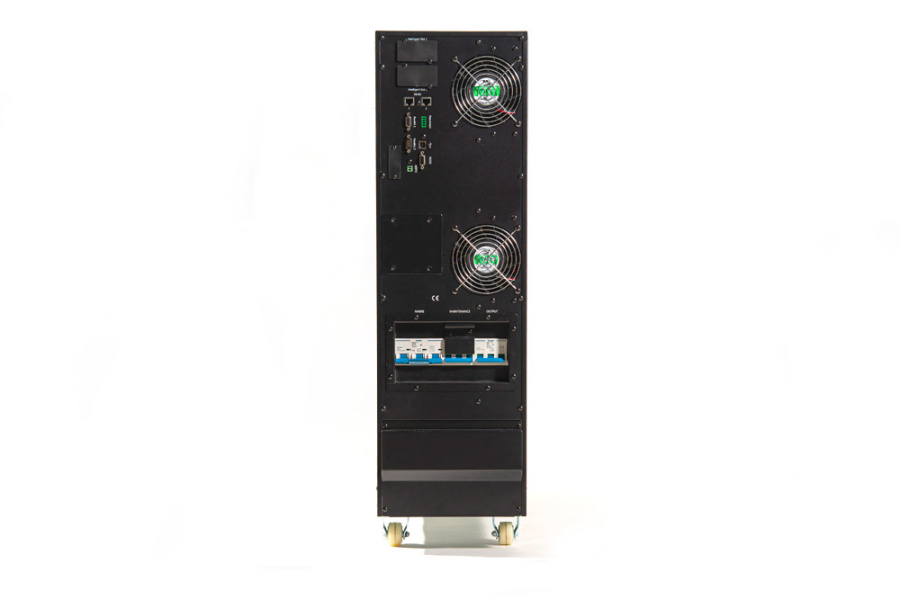

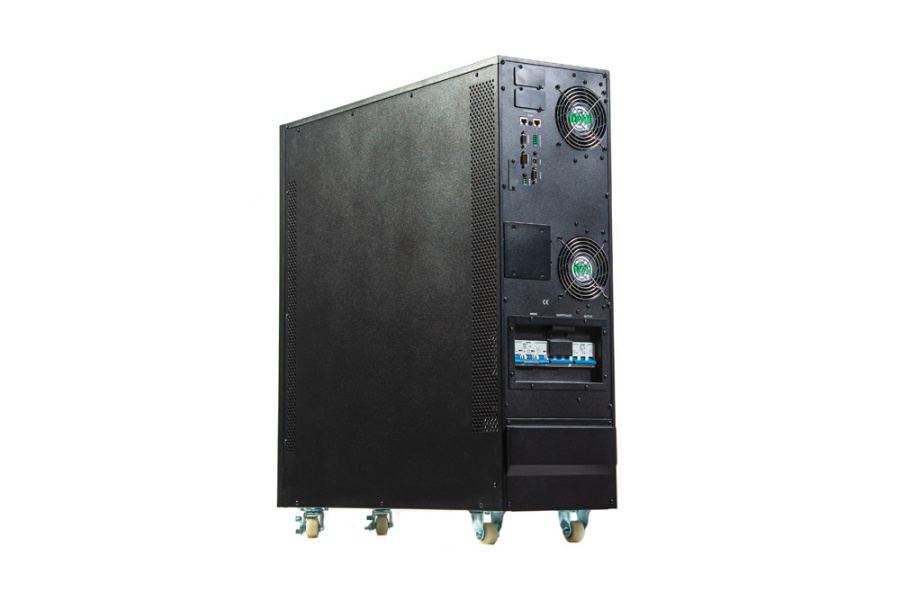

Бастион SKAT-UPS 30-3/3 трёхфазный источник бесперебойного питания

Описание Бастион SKAT-UPS 30-3/3

Бастион SKAT-UPS 30-3/3 — современный экономичный трёхфазный источник бесперебойного питания с двойным преобразованием напряжения, цифровым управлением, функциями защиты и контроля. Источник обеспечивает безопасную и надёжную защиту оборудования от некачественной электросети, питая подключённые к его выходу устройства стабилизированным трёхфазным напряжением. При отсутствии напряжения сети ИБП использует электроэнергию, запасённую в аккумуляторных батареях. SKAT-UPS 30-3/3 рассчитан на круглосуточную эксплуатацию в режиме три фазы на входе / три фазы на выходе и обеспечивает питание нагрузки общей потребляемой мощностью до 30 000 ВА переменным током. Напряжение питания 380/400/415 В выбирается пользователем. SKAT-UPS 30-3/3 может быть использован в сетях электроснабжения производственной, образовательной, финансовой и транспортной сферах, в структуре государственной безопасности, в научно-исследовательских центрах. Например, для питания сетевого оборудования, файловых серверов, вычислительных сетей, средств связи, персональных компьютеров, оборудования вычислительных и телекоммуникационных залов, систем управления технологическими процессами и т.д.

ТАБЛИЦА ПРИМЕРНОГО ВРЕМЕНИ РЕЗЕРВА, ЧАС.

SKAT-UPS 30-3/3 (192 В)

Ёмкость АКБ, Ач	Нагрузка, ВА
	5000	10000	150000	20000	25000	30000
16х40	1 ч	30 мин	20 мин	15 мин	10 мин	5 мин
16х65	1ч 45мин	50 мин	35 мин	25 мин	20 мин	15 мин
16х100	2ч 50мин	1ч 20мин	50 мин	40 мин	30 мин	25 мин
16х120	3ч 20мин	1ч 40мин	1ч	50 мин	40 мин	30 мин
16х150	4ч 15мин	2 ч	1ч 20мин	1ч	50 мин	40 мин
16х200	5ч 40мин	2ч 45мин	1ч 50мин	1ч 20мин	1 ч	50 мин
16х250	7 ч	3ч 30мин	2ч 20мин	1ч 40мин	1ч 15мин	1ч 10мин

SKAT-UPS 30-3/3 (216 В)

Ёмкость АКБ, Ач	Нагрузка, ВА
	5000	10000	150000	20000	25000	30000
18х40	1ч 15мин	35 мин	25 мин	20 мин	15 мин	10 мин
18х65	2 ч	1 ч	40 мин	30 мин	25 мин	20 мин
18х100	3ч 10мин	1ч 30мин	1 ч	45 мин	35 мин	30 мин
18х120	3ч 50мин	1ч 50мин	1ч 15мин	55 мин	45 мин	35 мин
18х150	4ч 45мин	2ч 20мин	1ч 30мин	1ч 10мин	1 ч	45 мин
18х200	6ч 20мин	3ч 10мин	2ч	1ч 30мин	1ч 10мин	1 ч
18х250	8ч	4 ч	2ч 40мин	2 ч	1ч 30мин	1ч 20мин

SKAT-UPS 30-3/3 (240 В)

Ёмкость АКБ, Ач	Нагрузка, ВА
	5000	10000	150000	20000	25000	30000
20х40	1ч 25мин	40 мин	30 мин	25 мин	20 мин	15 мин
20х65	2ч 20мин	1ч 10мин	45 мин	35 мин	30 мин	25 мин
20х100	3ч 30мин	1ч 40мин	1ч 10мин	50 мин	40 мин	35 мин
20х120	4ч 15мин	2ч	1ч 25мин	1 ч	50 мин	40 мин
20х150	5ч 20мин	2ч 40мин	1ч 40мин	1ч 20мин	1ч 10мин	50 мин
20х200	7ч 10мин	3ч 30мин	2ч 20мин	1ч 40мин	1ч 25мин	1ч 10мин
20х250	9 ч	4ч 30мин	3 ч	2ч 15мин	1ч 40мин	1ч 30мин

Особенности Бастион SKAT-UPS 30-3/3

• стабилизированное выходное напряжение в широком диапазоне входного напряжения (см. п.2 таблицы) без перехода на питание от АКБ, что продлевает срок службы АКБ;
• качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 380/400/415 В переменного тока и суммарной потребляемой мощностью до 30 000 ВА;
• высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
• многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
• технология Online, обеспечивающую отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
• правильная синусоидальная форма выходного напряжения;
• стабильная частота выходного напряжения;
• подавление импульсов высоковольтных и высокочастотных помех;
• повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
• возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;

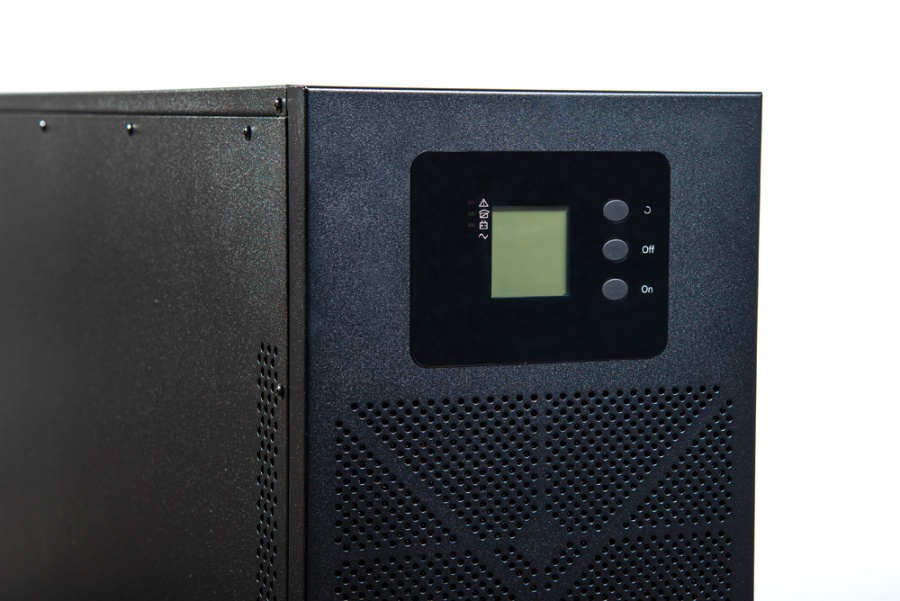

• светодиодная индикация режимов работы и состояния аккумуляторных батарей, а также звуковую сигнализацию о разряде и неисправностях;
• длительный автономный режим;
• возможность горячей замены АКБ;
• низкое энергопотребление и высокий коэффициент полезного действия (КПД), что сокращает затраты на электроэнергию, увеличивает срок службы АКБ и снижает нагрузку на системы охлаждения;
• расширенный диапазон входной частоты (см. п.4 таблицы), благодаря чему изделие хорошо совместимо с резервными генераторами;
• режим ECO (экономичный режим), который позволяет снизить энергопотребление. Если сетевое напряжение находится в пределах номинального диапазона (см. п.5 таблицы), питание на нагрузку подаётся непосредственно от сети и инвертор источника находится в режиме ожидания, при выходе сетевого напряжения за пределы номинального диапазона, источник мгновенно переходит в режим питания нагрузки через инвертор;
• коррекцию коэффициента мощности (может достигать значения 0,9), благодаря чему не вносит искажений во входную электросеть;
• трёхуровневый режим заряда АКБ с помощью встроенного интеллектуального зарядного устройства, что увеличивает срок службы АКБ и оптимизирует время её заряда;

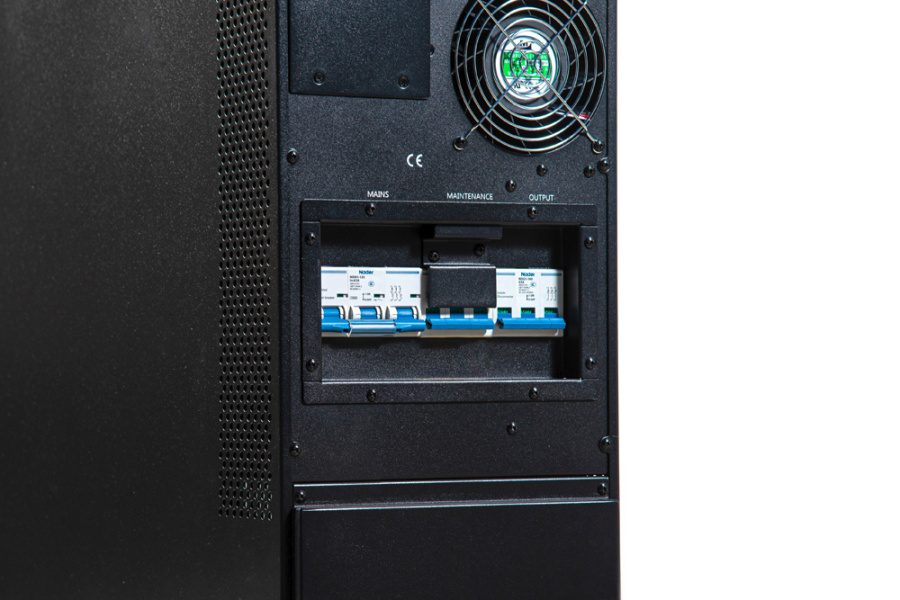

• возможность полностью выключить ИБП, например, для проведения профилактического обслуживания или ремонтных работ посредством сервисного (ручного) байпаса, который используется в случае необходимости;
• удобство и простота обслуживания и эксплуатации;
• высокая эффективность вследствии применения технологии двойного преобразования напряжения;
• возможность пользовательской настройки номинального значения входного и выходного напряжения (см. п.1 и п.9 таблицы);
• наличие предстартовой автоматической самодиагностики, что обеспечивает своевременное выявление возможных проблем и исключает сбои в работе потребителей.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Номинальное входное трехфазное напряжение (3 фазы, нейтраль и земля), Uном, В	заводская установка		380
	настраивается пользователем		380/400/415
Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, В			208…478
Номинальная частота входного напряжения, (Fном), Гц			50
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц			45…55
Диапазон входного напряжения, в котором изделие переходит в режим ECO, % от Uном=380 В	заводская установка		-45%; +25%
	настраивается пользователем		+ 10 %; + 15 %; + 20 %; - 20 %;
Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном=380 В	заводская установка		-45%; +25%
	настраивается пользователем		+ 10 %; + 15 %; + 20 %; - 20 %; - 30 %
Диапазон входной частоты, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Fном			±10％
Входной коэффициент мощности, не менее			0,99
Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более			3%
Номинальная выходная мощность	Полная, ВА		30 000*
	Активная, Вт		27 000*
Номинальное выходное трёхфазное напряжение, (3 фазы, нейтраль и земля), В	заводская установка		380
	настраивается пользователем		380/400/415
Выходной коэффициент мощности, не менее			0,9
Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, %			±1
Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети), настраивается пользователем, %			±1; ±2; ±4; ±5; ±10
Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц			50±0,2% или 60±0,2%
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)			3:1
Коэффициент мощности в резерве	количество батарей в АКБ, шт.	20	0,9
		18	0,8
		16	0,7
Коэффициент нелинейных искажений выходного напряжения (THD), %, не более	линейная нагрузка	2
	нелинейная нагрузка	5
Форма выходного напряжения		синусоидальная
Режим ECO, %, не менее			97
Режим «ОСНОВНОЙ», %, не менее			90
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая ёмкость АКБ, Ач			от 40**
Количество АКБ (настраивается пользователем), шт.			16 (±96 В)/ 18 (±108 В)/ 20 (±120 В)
Ток заряда АКБ, А, не более			10
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)		≥ 110%	через 60 мин
		110%–125%	через 10 мин
		125–150	через 1 мин
		> 150	немедленно
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения)		≥ 110%	через 10 мин
		110%–125%	через 1 мин
		125–150%	через 5 с
		> 150%	немедленно
Перегрузочные способности в режиме «БАЙПАС» — защитный автоматический выключатель, А			63
Ток короткого замыкания (пик), А			164
Диапазон рабочих температур, °С			0…+40
Относительная влажность воздуха (без конденсации), %, не более			90
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
Степень защиты оболочкой по ГОСТ 14254			IP20
Габаритные размеры ШхГхВ, не более, мм		без упаковки	250х828х868
		в упаковке	358х928х935
Масса, НЕТТО (БРУТТО), кг, не более			56 (69)
Гарантия			60 мес.

* Если изделие эксплуатируется при температуре выше +40°С, то при увеличении температуры на 5°С мощность нагрузки следует уменьшить на 12%, запрещается эксплуатация изделия при температуре выше 50°С.

** АКБ в комплект поставки не входят.

Комплект поставки

Источник	1 шт.
Кабель USB	1 шт.
Наконечник кабельный (кольцо)	14 шт.
Разъем для подключения контакта EPO	1 шт.
Пыльник АКБ	40 шт.
CD-диск с ПО	1 шт.
Документация	1 шт.
