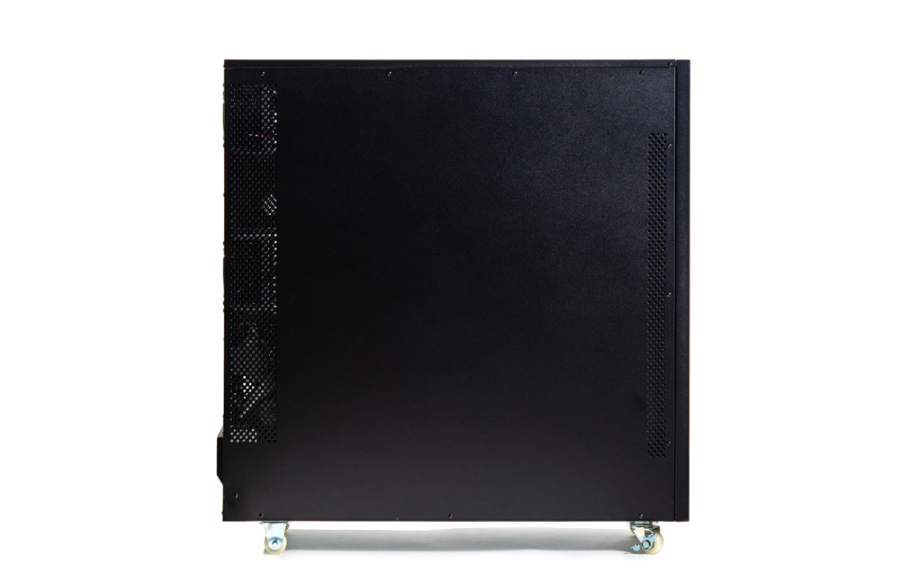

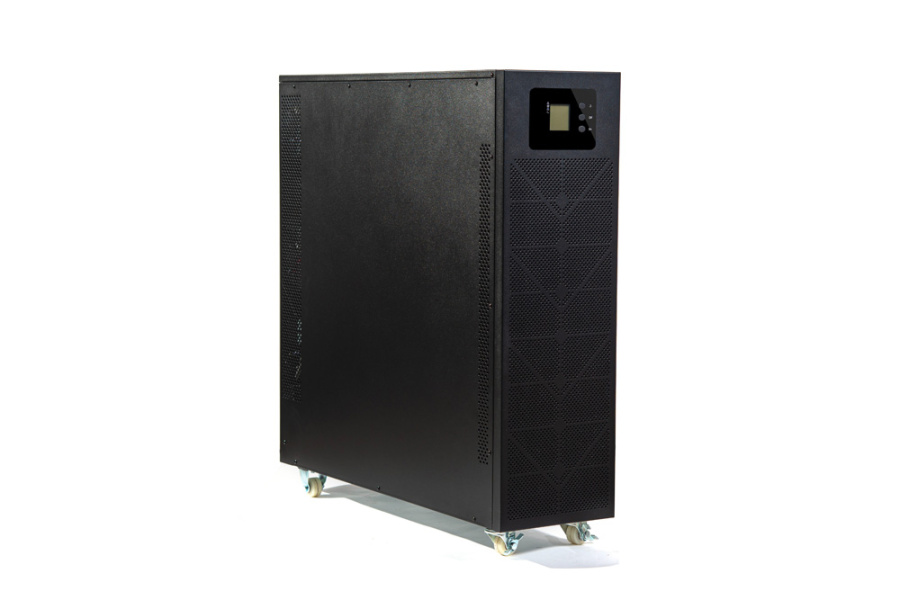

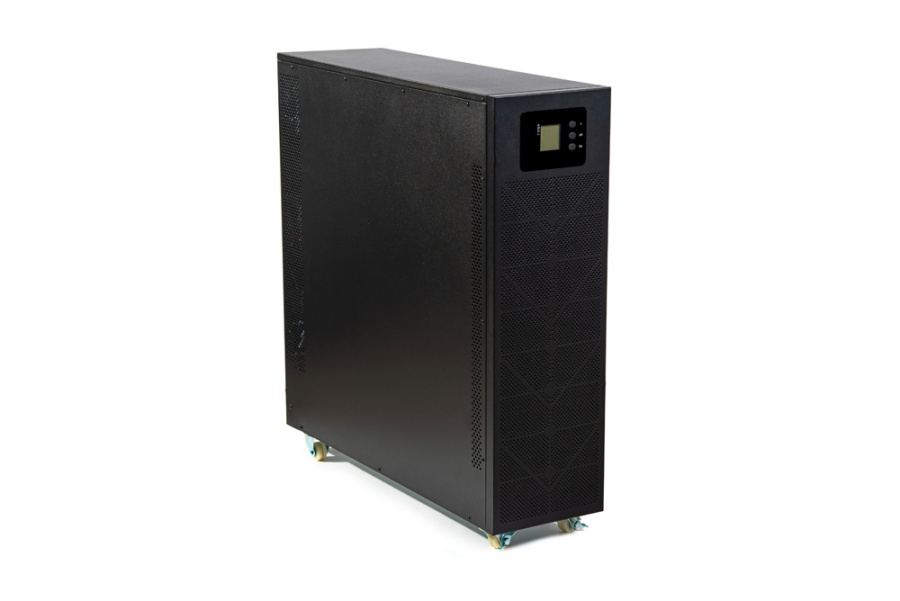

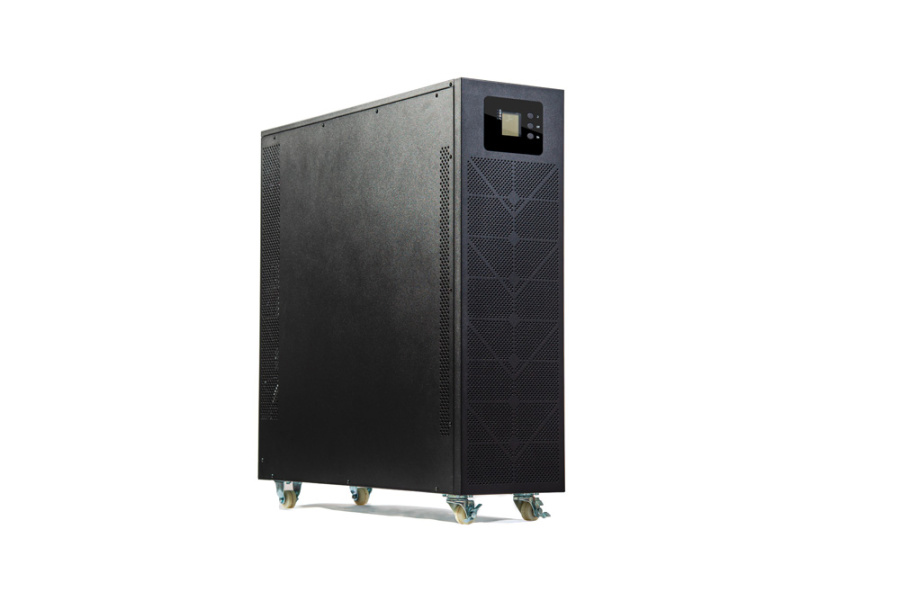

SKAT-UPS 10-3/3 трёхфазный источник бесперебойного питания

Описание SKAT-UPS 10-3/3

Трёхфазный источник бесперебойного питания SKAT-UPS 10-3/3 предназначен для обеспечения трехфазным бесперебойным питанием потребителей с номинальным напряжением питания 380 В переменного тока частотой 50 Гц. Изделие предназначено для эксплуатации в закрытом помещении.

Изделие представляет собой современный экономичный трехфазный источник бесперебойного питания с системой двойного преобразования напряжения, цифровым управлением, функциями защиты и контроля. Изделие обеспечивает безопасную и надежную защиту оборудования от некачественной электросети, питая подключенные к его выходу устройства стабилизированным трехфазным напряжением. При отсутствии напряжения сетевого электропитания ИБП использует электроэнергию, запасенную в аккумуляторных батареях (далее по тексту—АКБ).

Изделие рассчитано на круглосуточную эксплуатацию в режиме три фазы на входе / три фазы на выходе и обеспечивает питание нагрузки общей потребляемой мощностью до 10 000 ВА переменным током. Напряжение питания 380/400/415 В выбирается пользователем.

Изделие может быть использовано в сетях электроснабжения производственной, образовательной, финансовой и транспортной сферах, в структуре государственной безопасности, в научно-исследовательских центрах. Например, для питания сетевого оборудования, файловых серверов, вычислительных сетей, средств связи, персональных компьютеров, оборудования вычислительных и телекоммуникационных залов, систем управления технологическими процессами и т.д.

Изделие поддерживает технологию PFC (Power Factor Correction/Коррекция фактора мощности).

Таблица примерного времени резерва, час SKAT-UPS 10-3/3 (192 В)

Ёмкость АКБ, Ач	Нагрузка, ВА	Нагрузка, ВА	Нагрузка, ВА
	2500	5000	10000
16х40	2 ч	1 ч	30 мин
16х65	3ч 30мин	1ч 45мин	50 мин
16х100	5ч 40мин	2ч 50мин	1ч 20мин
16х120	6ч 50мин	3ч 20мин	1ч 40мин
16х150	8ч 30мин	4ч 15мин	2 ч
16х200	11ч 30мин	5ч 40мин	2ч 45мин
16х250	14ч 20мин	7ч	3ч 30мин

Таблица примерного времени резерва, час SKAT-UPS 10-3/3 (216 В)

Ёмкость АКБ, Ач	Нагрузка, ВА	Нагрузка, ВА	Нагрузка, ВА
	2500	5000	10000
18х40	2ч 30мин	1ч 15мин	35 мин
18х65	4ч	2 ч	1 ч
18х100	6ч 20мин	3ч 10мин	1ч 30мин
18х120	7ч 40мин	3ч 50мин	1ч 50мин
18х150	9ч 40мин	4ч 45мин	2ч 20мин
18х200	12ч 30мин	6ч 20мин	3ч 10мин
18х250	16ч	8ч	4 ч

Таблица примерного времени резерва, час SKAT-UPS 10-3/3 (240 В)

Ёмкость АКБ, Ач	Нагрузка, ВА	Нагрузка, ВА	Нагрузка, ВА
	2500	5000	10000
20х40	2ч 50мин	1ч 25мин	40 мин
20х65	4ч 40мин	2ч 20мин	1ч 10мин
20х100	7ч	3ч 30мин	1ч 40мин
20х120	8ч 30мин	4ч 15мин	2ч
20х150	10ч 30мин	5ч 20мин	2ч 40мин
20х200	14ч	7ч 10мин	3ч 30мин
20х250	18ч	9ч	4ч 30мин

Особенности SKAT-UPS 10-3/3

• стабилизированное выходное напряжение в широком диапазоне входного напряжения (см. п.2 таблицы) без перехода на питание от АКБ, что продлевает срок службы АКБ;
• качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 380/400/415 В переменного тока и суммарной потребляемой мощностью до 20 000 ВА;
• высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
• многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
• технология Online, обеспечивающую отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
• правильная синусоидальная форма выходного напряжения;
• стабильная частота выходного напряжения;
• подавление импульсов высоковольтных и высокочастотных помех;
• повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
• возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;
• светодиодную индикацию режимов работы и состояния аккумуляторных батарей, а также звуковую сигнализацию о разряде и неисправностях;
• длительный автономный режим;
• возможность горячей замены АКБ;
• низкое энергопотребление и высокий коэффициент полезного действия (КПД), что сокращает затраты на электроэнергию, увеличивает срок службы АКБ и снижает нагрузку на системы охлаждения;
• расширенный диапазон входной частоты (см. п.4 таблицы), благодаря чему изделие хорошо совместимо с резервными генераторами;
• режим ECO (экономичный режим), который позволяет снизить энергопотребление. Если сетевое напряжение находится в пределах номинального диапазона (см. п.5 таблицы), питание на нагрузку подаётся непосредственно от сети и инвертор источника находится в режиме ожидания, при выходе сетевого напряжения за пределы номинального диапазона, источник мгновенно переходит в режим питания нагрузки через инвертор;
• коррекцию коэффициента мощности (может достигать значения 0,9), благодаря чему не вносит искажений во входную электросеть;
• трёхуровневый режим заряда АКБ с помощью встроенного интеллектуального зарядного устройства, что увеличивает срок службы АКБ и оптимизирует время её заряда;
• возможность полностью выключить ИБП, например, для проведения профилактического обслуживания или ремонтных работ посредством сервисного (ручного) байпаса, который используется в случае необходимости;
• удобство и простота обслуживания и эксплуатации;
• высокая эффективность вследствии применения технологии двойного преобразования напряжения;
• возможность пользовательской настройки номинального значения входного и выходного напряжения (см. п.1 и п.9 таблицы);
• наличие предстартовой автоматической самодиагностики, что обеспечивает своевременное выявление возможных проблем и исключает сбои в работе потребителей.

Преимущества SKAT-UPS 10-3/3

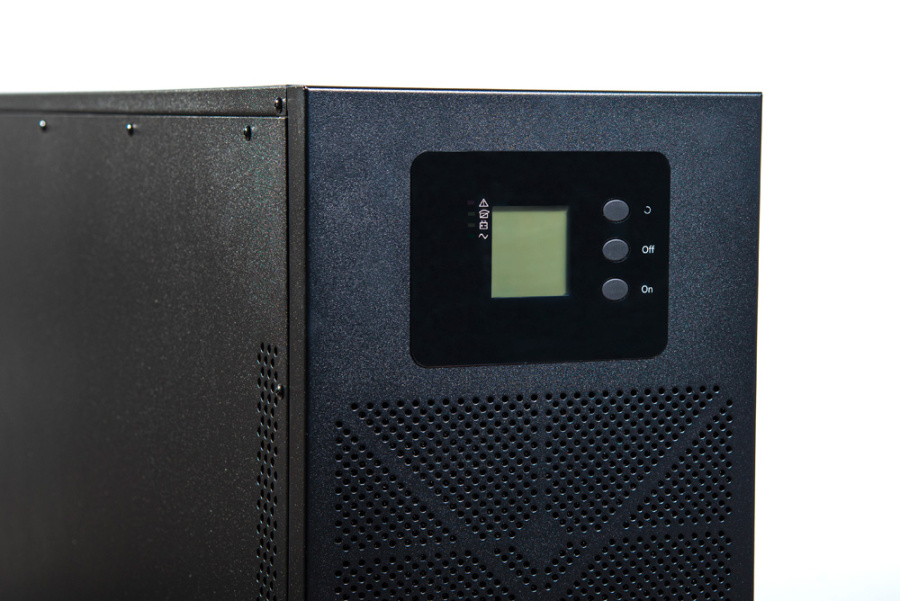

• современный дизайн, удобный пользовательский интерфейс, информативный ЖК—дисплей;

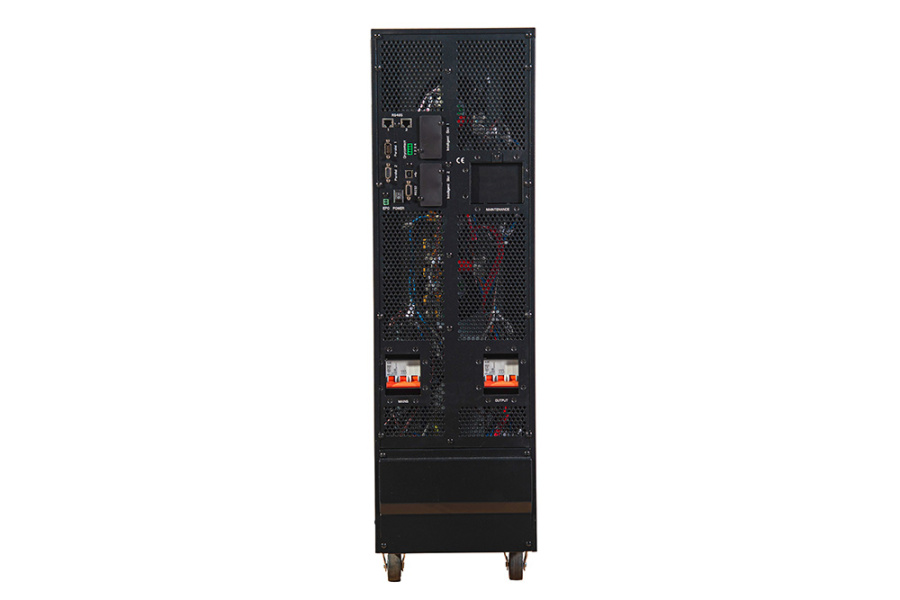

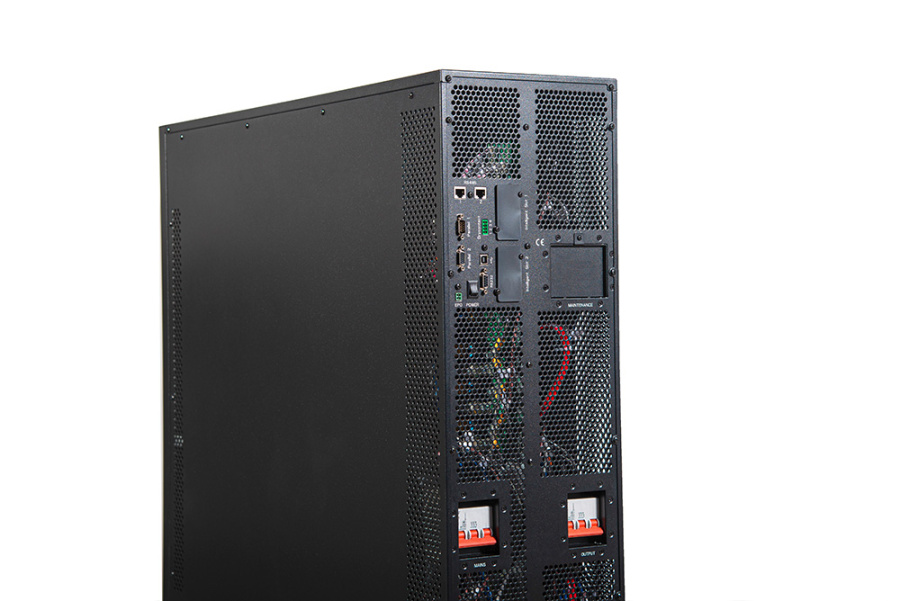

• стандартные возможности коммуникации: двунаправленный коммуникационный интерфейс RS-232, порт связи USB, сетевой порт RS485 (RJ45);
• два интеллектуальных порта для установки дополнительных коммуникационных модулей (платы релейного интерфейса, SNMP-адаптера и др.);
• разъем для подключения устройства дистанционного аварийного отключения питания (EPO);
• коммуникационный порт в формате «СУХОЙ КОНТАКТ»

Технические характеристики

1	Номинальное входное трехфазное напряжение (3 фазы, нейтраль и земля), Uном, В	заводская установка		380
		настраивается пользователем		380/400/415
2	Диапазон входного напряжения без перехода на питание от АКБ	при 100% нагрузки, В		305…478
		при 50% нагрузки, В		208…478
3	Номинальная частота входного напряжения, (Fном), Гц			50
4	Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц			40...70
5	Диапазон входного напряжения, в котором изделие переходит в режим ECO, % от Uном=380 В	заводская установка		-45%; +25%
		настраивается пользователем		+ 10 %; + 15 %; + 20 %; - 20 %; - 30 %
6	Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном=380 В	заводская установка		-45%; +25%
		настраивается пользователем		+ 10 %; + 15%; + 20 %; - 20%; - 30 %
7	Диапазон входной частоты, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Fном			±10％
8	Входной коэффициент мощности, не менее			0,99
9	Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более			3%
10	Питание от генератора			поддерживается
ВЫХОДНЫЕ ПАРАМЕТРЫ
11	Номинальная выходная мощность	Полная, ВА		10000*
		Активная, Вт		9000*
12	Номинальное выходное трёхфазное напряжение, (3 фазы, нейтраль и земля), В	заводская установка		380
		настраивается пользователем		380/400/415
13	Выходной коэффициент мощности, не менее			0,9
14	Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, %			±1
15	Отклик переходного напряжения (при линейной нагрузке)			±5
16	Фазовый баланс (100% несбалансированная нагрузка)			120° ±1°
17	Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети и отклонении частоты входного напряжения более ±10%), настраивается пользователем, %			±1; ±2; ±4; ±5; ±10
18	Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц			50±0,1% или 60±0,1%
19	Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)			3:1
20	Коэффициент мощности в резерве	количество батарей в АКБ, шт.	20	1,0
			18	0,9
			16	0,8
21	Коэффициент нелинейных искажений выходного напряжения (THD), %, не более	линейная нагрузка	2
		нелинейная нагрузка	5
22	Форма выходного напряжения		синусоидальная
ЭФФЕКТИВНОСТЬ
23	Режим «ОСНОВНОЙ», %, не менее			93,5
АККУМУЛЯТОРНАЯ БАТАРЕЯ
22	Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
25	Рекомендуемая ёмкость АКБ, Ач			от 40**
26	Количество АКБ (настраивается пользователем, заводская установка - 16 шт), шт.			16 (±96 В)/ 18 (±108 В)/ 20 (±120 В)
27	Ток заряда АКБ, А, не более			14
ПЕРЕГРУЗОЧНАЯ СПОСОБНОСТЬ
28	Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)		≥ 110%	через 60 мин
			110%–125%	через 10 мин
			125–150	через 1 мин
			> 150	немедленно
29	Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения)		≥ 110%	через 10 мин
			110%–125%	через 1 мин
			125–150%	через 5 с
			> 150%	немедленно
30	Перегрузочные способности в режиме «БАЙПАС» — защитный термомагнитный автоматический выключатель (с выходным током до 125% от номинального, IEC 60947-2 кривая C), А			20
31	Номинальный ток нейтрального кабеля в режиме «БАЙПАС», А			1,7хIном
32	Габаритные размеры ШхГхВ, не более, мм		без упаковки	250х608х655
			в упаковке	350х710х700
33	Масса, НЕТТО (БРУТТО), кг, не более			57 (70)
34	Диапазон рабочих температур, °С			0…+40
35	Относительная влажность воздуха (без конденсации), %, не более			90
	ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
36	Степень защиты оболочкой по ГОСТ 14254			IP20
