Штиль SW1000SL ИБП (1000 ВА)

Описание Штиль SW1000SL

Штиль SW1000SL Онлайн ИБП SW1000SL предназначены для обеспечения бесперебойной работы и защиты от перепадов напряжения однофазных электроприборов бытового или коммерческого применения мощностью до 1000 ВА /900 Вт:

• отопительных и нагревательных приборов;
• водяных и скважинных насосов;
• систем водоснабжения и очистки воды;
• систем безопасности;
• аудио- и видеотехники;
• ПК и периферийного оборудования;
• бытовой электротехники небольшой мощности.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SW1000SL отлично функционирует в связке с дизельгенераторными установками.

SW1000SL – ИБП топологии онлайн, который работает по принципу двойного преобразования напряжения, что позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода в автономный режим;
• моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением.

Устройство охлаждается малошумным вентилятором с адаптивной скоростью вращения.

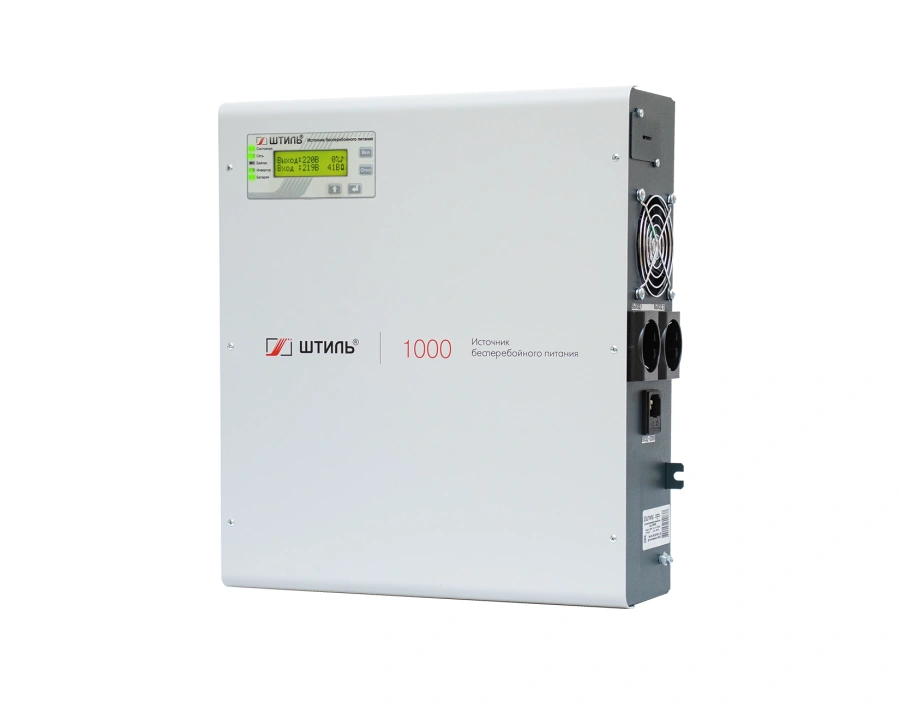

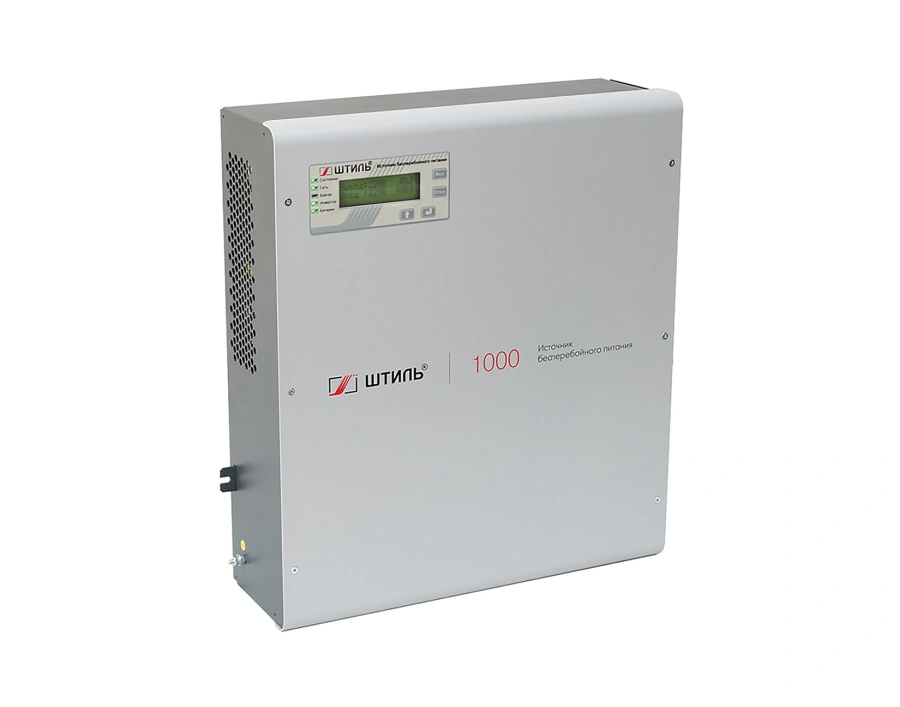

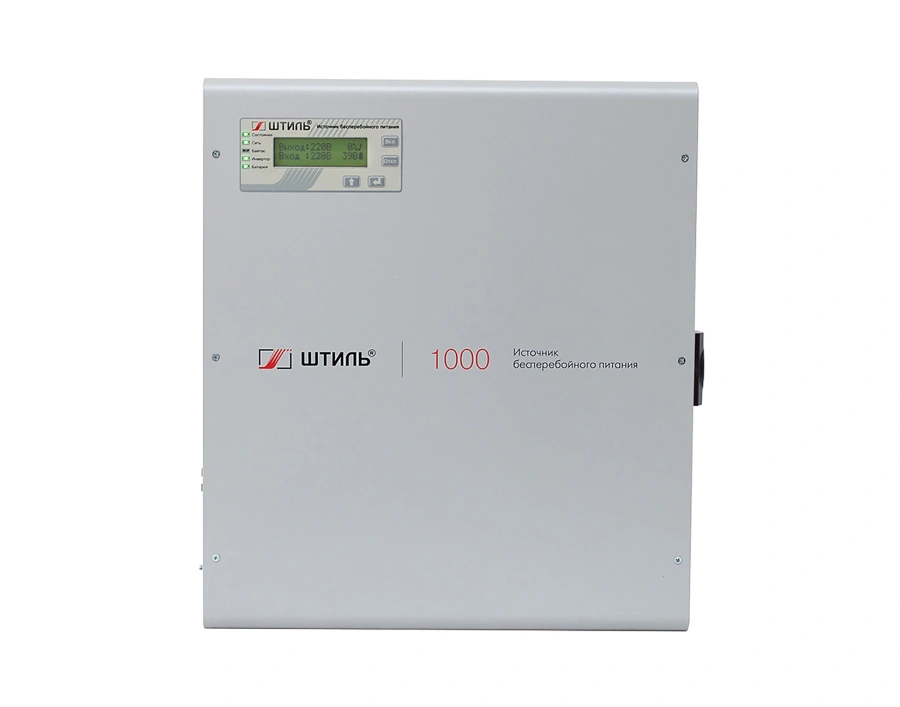

ИБП SW1000SL предназначен для настенной установки. Устройство крепится на стену с помощью специального кронштейна на задней панели ИБП. Все детали для крепления входят в комплект поставки прибора.

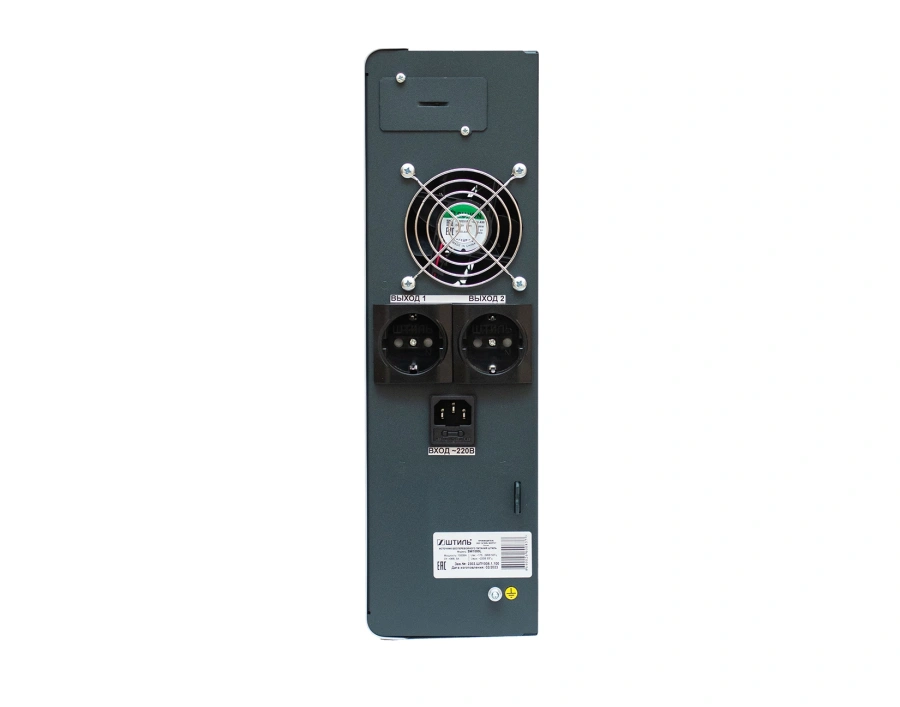

Для питания нагрузки на правой боковой панели устройства предусмотрены две евророзетки с заземлением. К электросети ИБП подключается через разъем С14.

ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 5 минут. К ИБП SW1000SL также можно подключить внешний батарейный модуль BM-36-18 ёмкостью 18 Ач, за счет которого время автономной работы нагрузки может быть увеличено до 27 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке.

В SW1000SL применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:

• интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
• термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.

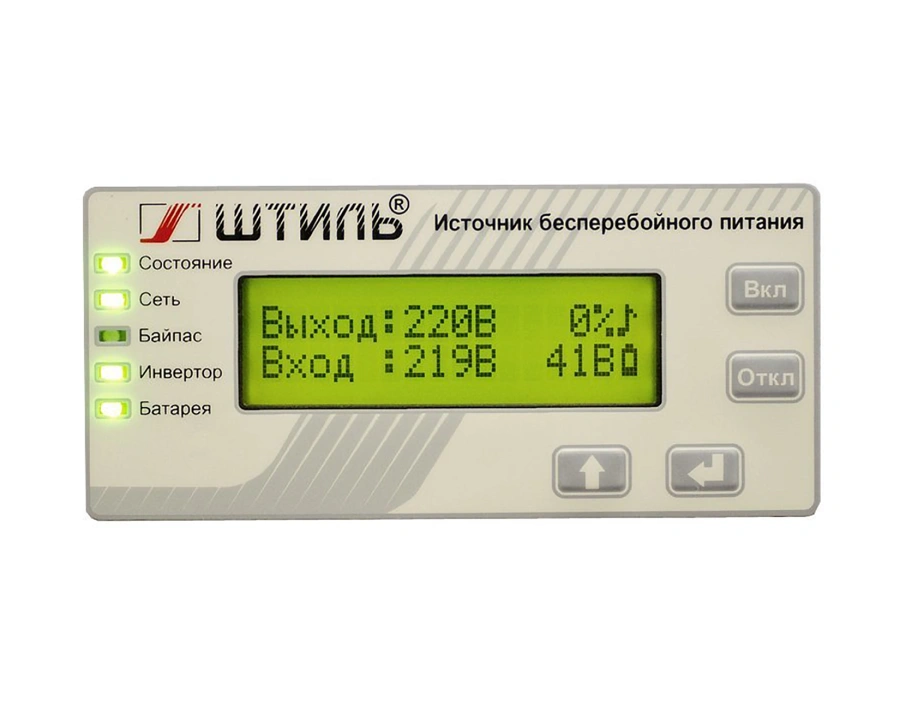

Контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:

• «Состояние» – оповещает о режиме работы устройства;
• «Сеть» – оповещает о состоянии сети;
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
• «Инвертор» – оповещает о работе инвертора;
• «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• значение напряжения батарей и их состояние;
• активная и полная мощность нагрузки;
• аварии с указанием их причин.

Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».

SW1000SL оснащен многоуровневой системой защиты от:

• перегрузки по выходу;
• короткого замыкания;
• внутреннего перегрева.

Поддерживается автоматический перезапуск ИБП после устранения причины срабатывания электронной защиты.

При неисправности SW1000SL автоматически отключает нагрузку или через встроенный электронный байпас переводит её питание на сеть.

Встроенный варистор (2 кВ, 1/50 мкс) выполняет защиту от импульсных перенапряжений. Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).

На боковой панели устройства имеется разъем для установки платы расширения интерфейсов. Она предназначена для организации локального/удаленного мониторинга работы ИБП. В ассортименте представлено три модели плат, поддерживающих следующие интерфейсы:

• RS-232;
• USB или mini-USB;
• «сухие» контакты;
• Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль и др.).

Работа ИБП с установленной платой удобно контролируется через веб-браузер или программу Shtyl Device Manager (SDM). Плата является дополнительным аксессуаром и не входит в стандартную комплектацию ИБП.

Особенности Штиль SW1000SL

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,9;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
• бесшумная работа.
• плавный пуск;
• резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке);
• увеличение времени резервного питания нагрузки до 27 мин (при 100% загрузке) за счёт подключения внешнего батарейного модуля BM-36-18;
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга и управления;
• большой ассортимент дополнительных аксессуаров.
• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.
• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
