Штиль SW1000L ИБП (1000 ВА)

Описание Штиль SW1000L

Штиль SW1000L Онлайн ИБП SW1000L применяется для организации бесперебойной работы и защиты от нестабильного напряжения однофазной техники бытового и коммерческого применения мощностью до 1000 ВА /900 Вт, например:

• газовых котлов и нагревательного оборудования;
• циркуляционных насосов;
• систем водоснабжения и очистки воды;
• систем безопасности и видеонаблюдения;
• аудио- и видеотехники;
• ПК и периферийного оборудования;
• бытовой техники небольшой мощности.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SW1000L отлично функционирует в связке с дизельгенераторными установками.

SW1000L – ИБП топологии онлайн с технологией двойного преобразования, которая позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода в автономный режим (на питание от аккумуляторных батарей);
• моментально и безразрывно переключать нагрузку на АКБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением.

Устройство охлаждается малошумным вентилятором с адаптивной скоростью вращения.

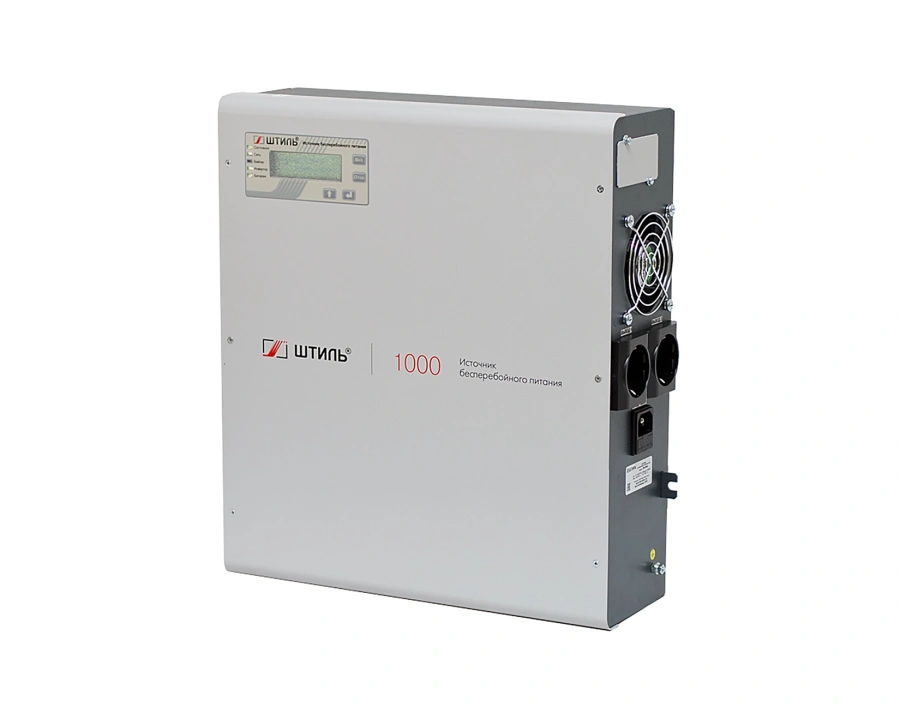

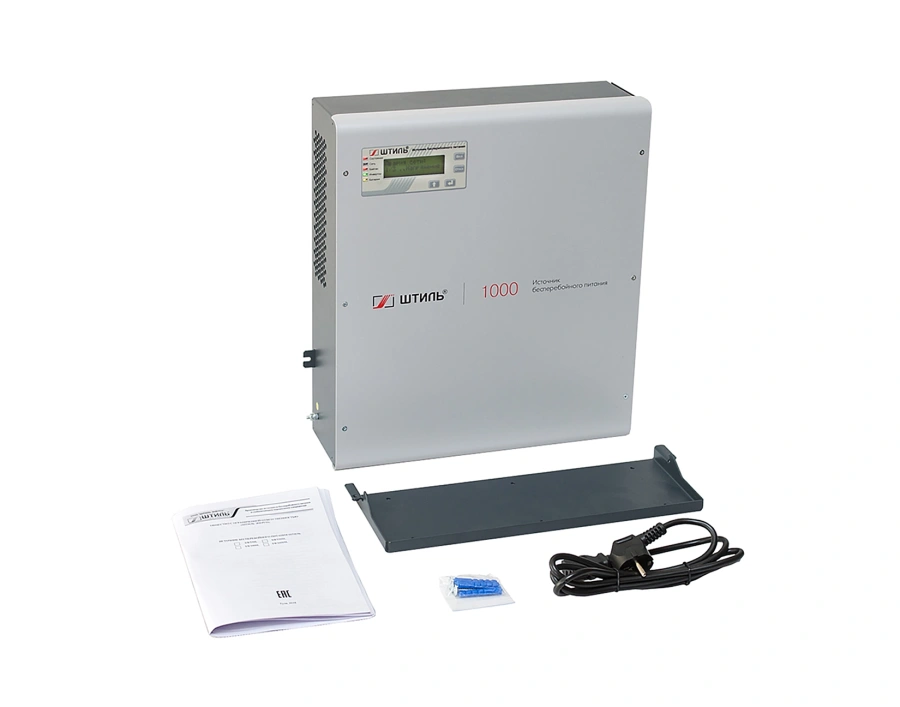

SW1000L крепится на ровной вертикальной поверхности с помощью специального кронштейна на задней панели. Детали для крепления входят в комплект поставки устройства.

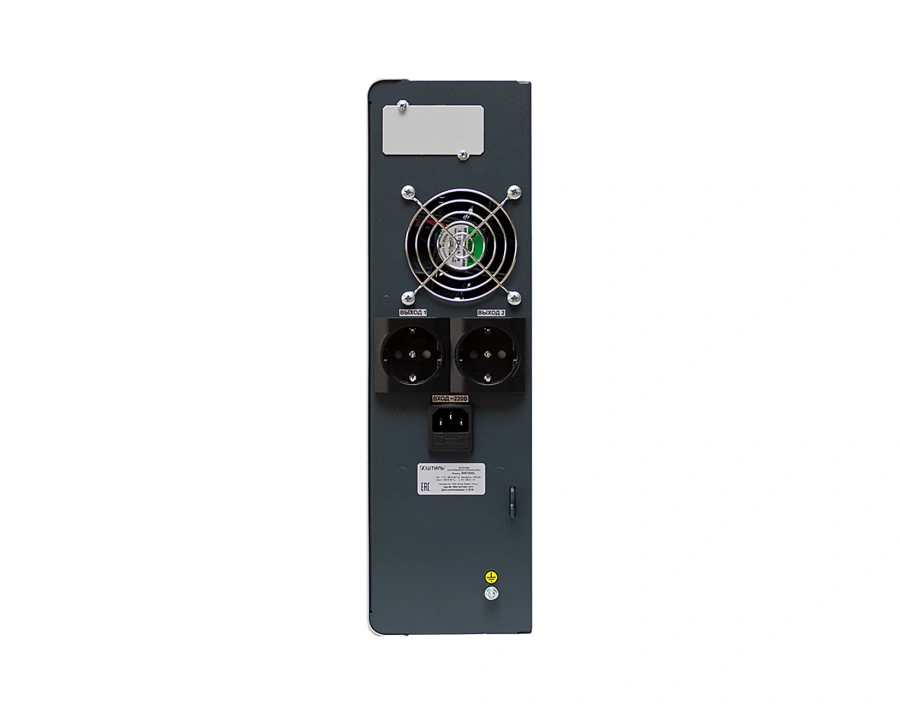

Электропитание нагрузки осуществляется через две евророзетки, размещенные на правой боковой панели устройства. ИБП подключается к сети через разъем С14.

ИБП обладает встроенным зарядным устройством (ток 5 А) и возможностью подключения внешних АБ (не более 250 Ач), за счет которых обеспечивается необходимое время автономной работы нагрузки (до 7 часов при 100% нагрузке). Установка внешних батарей, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах.

В SW1000L применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:

• интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
• термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).

Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.

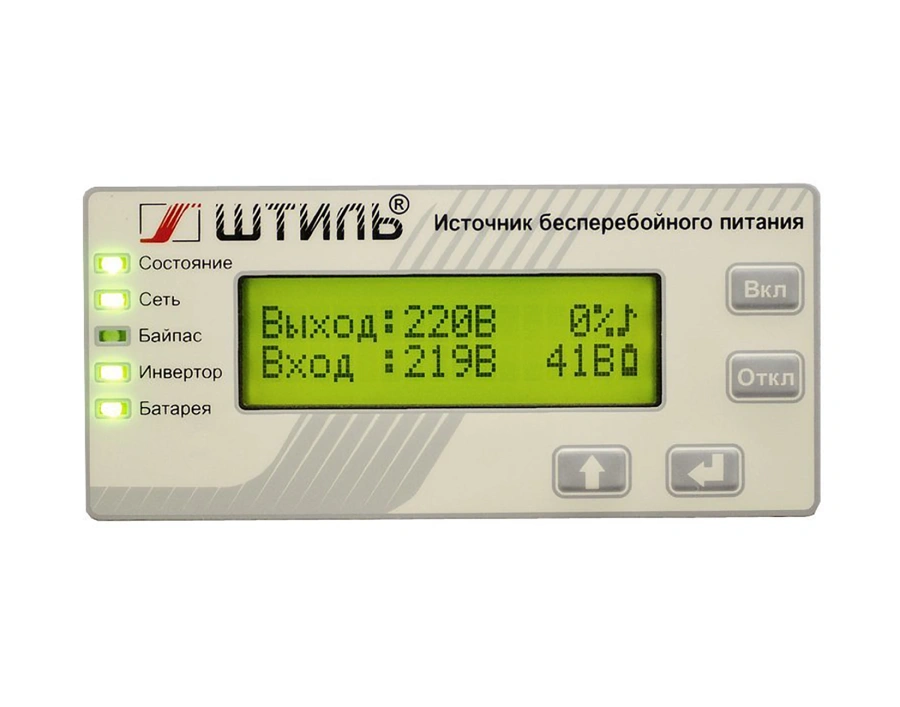

Контроль основных рабочих параметров изделия выполняется с помощью панели управления и индикации. Она включает в себя ЖК-дисплей, четыре кнопки управления и пять светодиодных индикаторов:

• «Состояние» – режим работы устройства;
• «Сеть» – состояние сети;
• «Байпас» – переход на байпас/в ЭКО-режим;
• «Инвертор» – работа через инвертор;
• «Батарея» – состояние батарей.

Информация на ЖК-дисплее:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• значение напряжения батарей и их состояние;
• активная и полная мощность нагрузки;
• аварии с указанием их причин.

Кроме того, с помощью дисплея и функциональных клавиш на панели управления пользователь может настраивать различные параметры работы устройства, а также запускать три вида теста аккумуляторных батарей:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».

SW1000L имеет электронную защиту от:

• перегрузки;
• короткого замыкания;
• внутреннего перегрева.

Поддерживается автоматический перезапуск ИБП после устранения причины включения защиты.

Кроме того, изделие обладает:

• защитой от высокочастотных сетевых помех и импульсных перенапряжений;
• аварийной защитой от неполадок в работе (при её срабатывании нагрузка безразрывно через байпас переключается на сеть или отключается).

Для организации локального/удаленного мониторинга работы ИБП SW1000L потребуется установить плату расширения интерфейсов, разъём для которой предусмотрен на боковой панели ИБП. В ассортименте представлено несколько моделей плат, поддерживающих следующие интерфейсы:

• RS-232;
• USB или mini-USB;
• «сухие» контакты;
• Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль).

SW1000L с установленной платой можно контролировать и настраивать через веб-браузер или программу Shtyl Device Manager (SDM). Плата является дополнительным девайсом и не входит в стандартную комплектацию ИБП.

Особенности Штиль SW1000L

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,9;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.
• плавный пуск;
• резервное питание до 7 часов за счёт подключения внешних АБ (при 100% нагрузке);
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга и управления;
• большой ассортимент дополнительных аксессуаров.
• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.
• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
