Штиль STR1102SL ИБП (2000 ВА)

Описание Штиль STR1102SL

Штиль STR1102SL Онлайн ИБП STR1102SL универсального исполнения решает задачу бесперебойного и качественного питания электронной техники различных сфер применения суммарной мощностью до 2000 ВА /1800 Вт, например:

• файловых серверов, компьютерных залов и ЦОДов;
• автоматизированных систем управления производственными процессами;
• систем безопасности, сигнализации и видеонаблюдения;
• электрочувствительной бытовой техники.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель STR1102SL отлично функционирует в связке с дизельгенераторными установками.

STR1102SL с технологией двойного преобразования электроэнергии относится к топологии on-line, благодаря чему устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим;
• моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации значения (±2%).

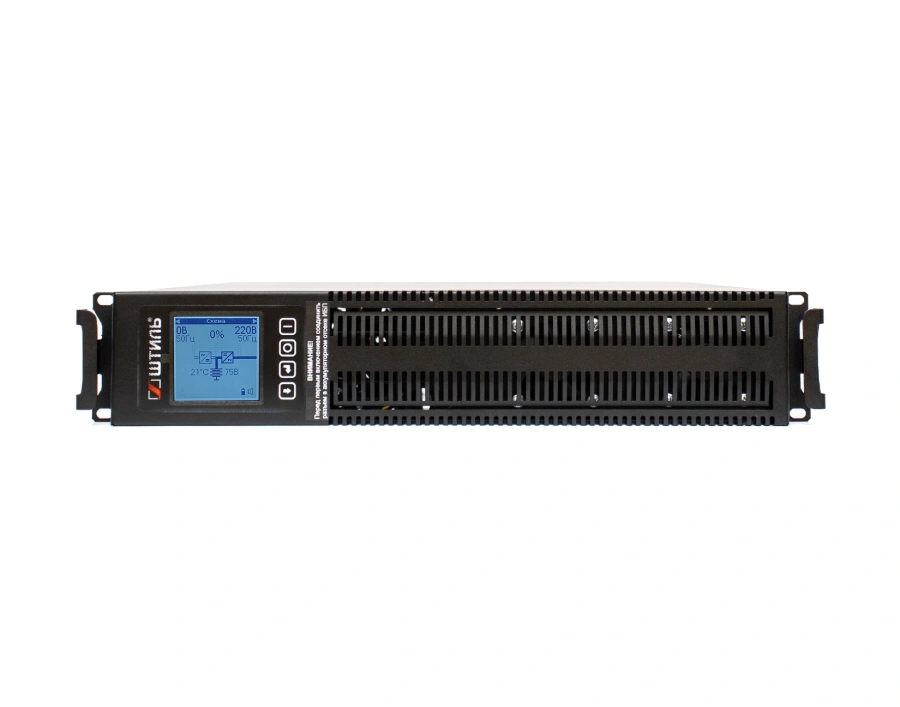

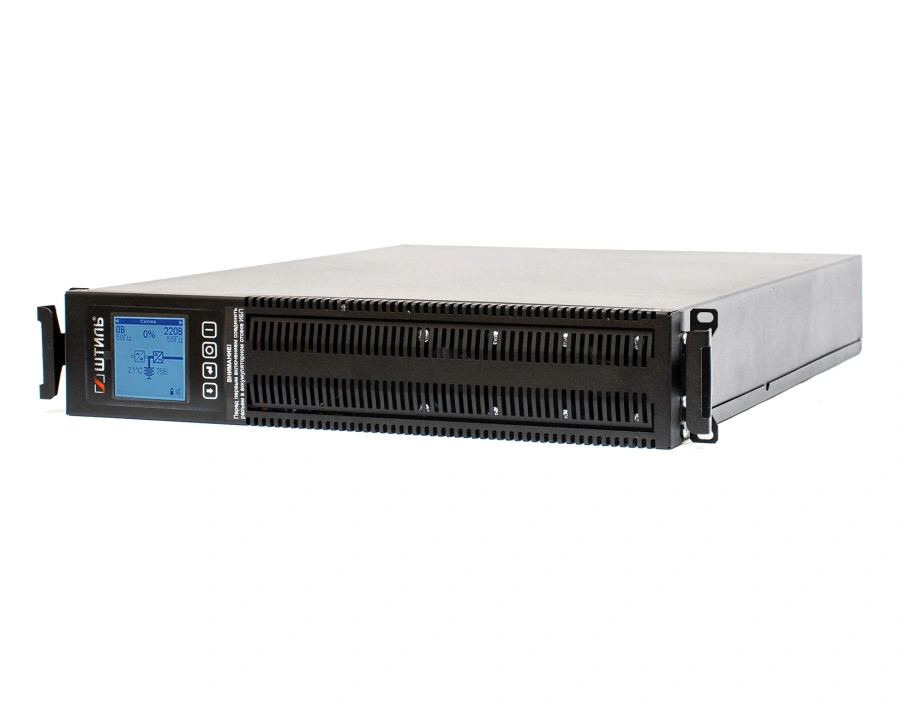

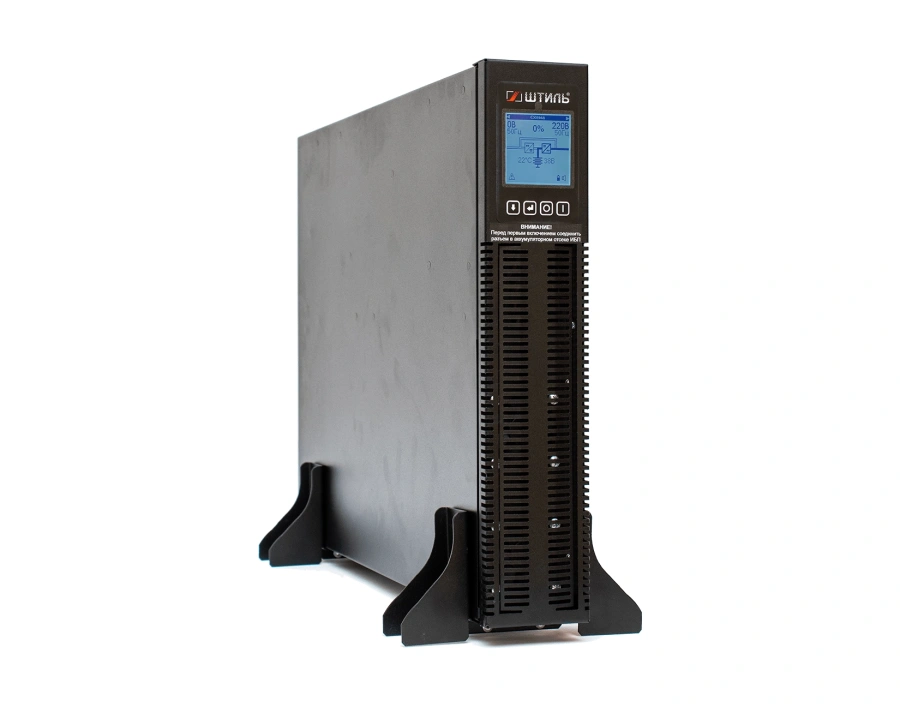

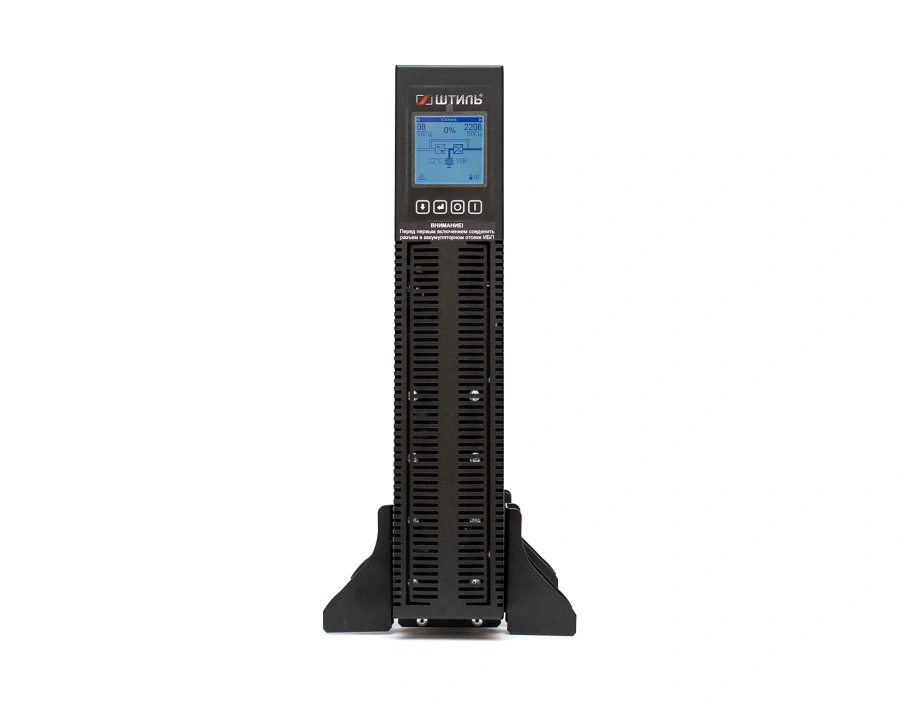

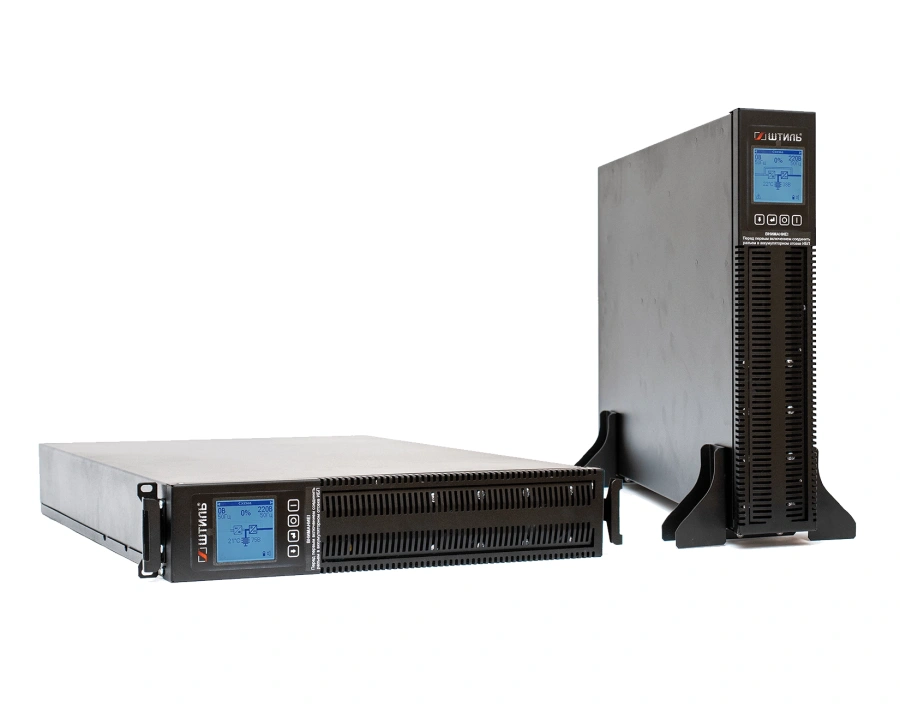

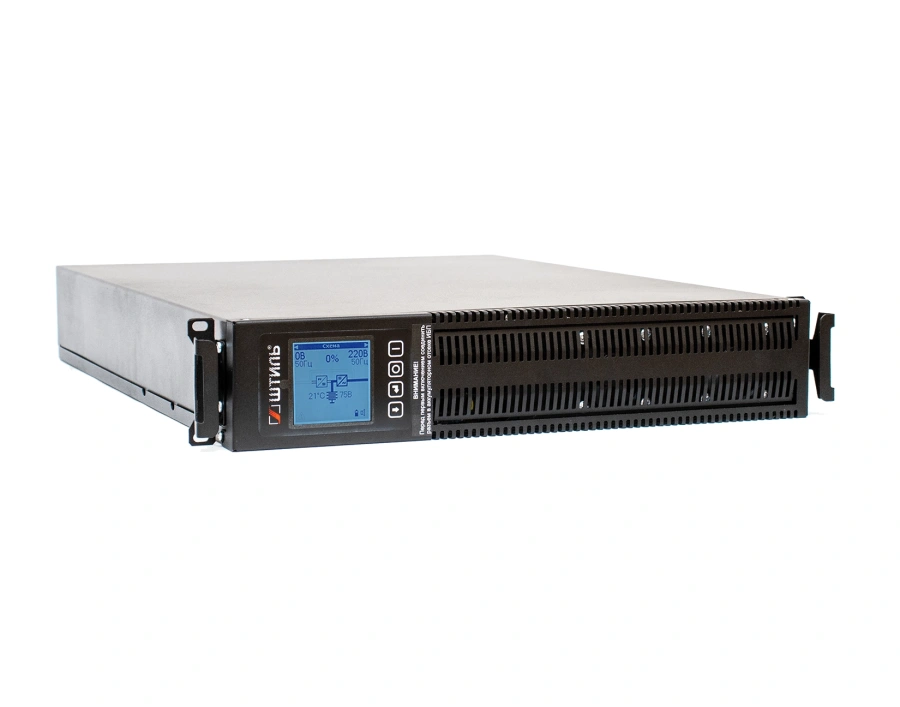

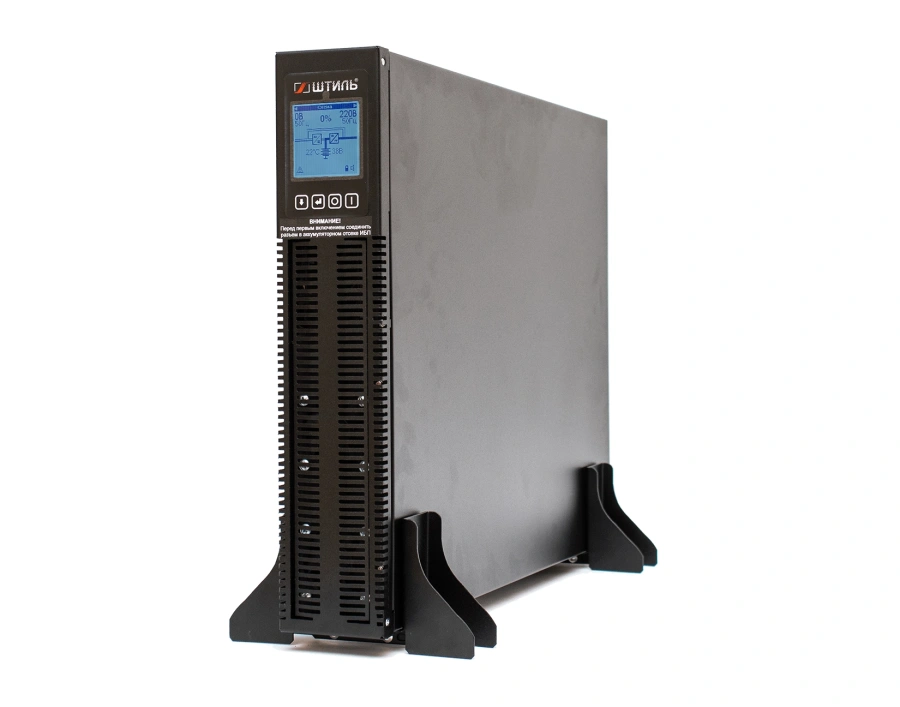

STR1102SL имеет универсальное исполнение, позволяющее размещать устройство двумя способами: вертикально на ровной горизонтальной поверхности (на металлические упоры), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Детали для крепления всеми вариантами входят в комплект поставки устройства.

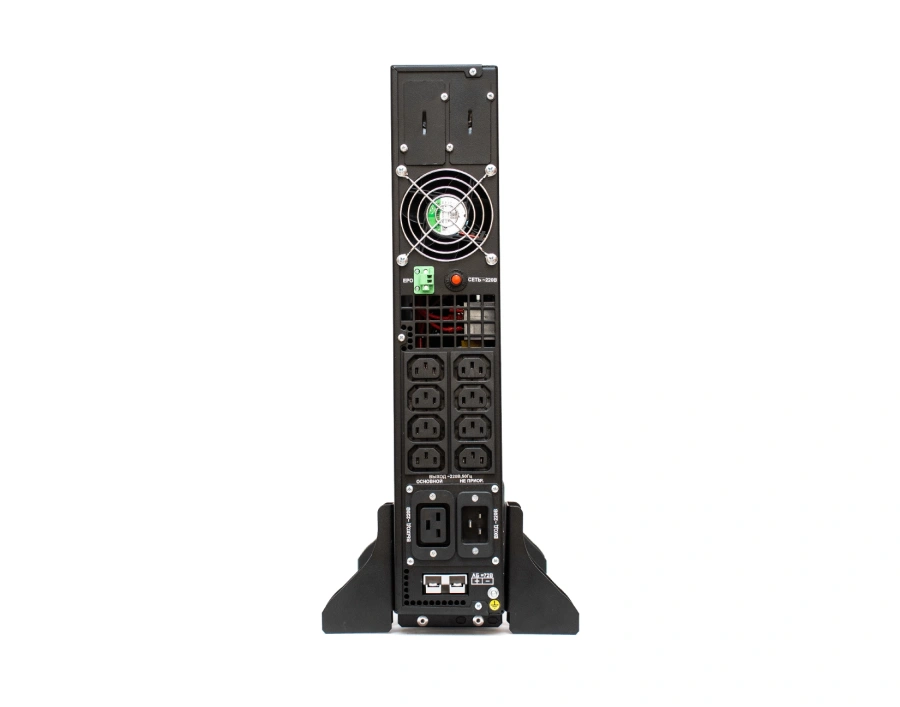

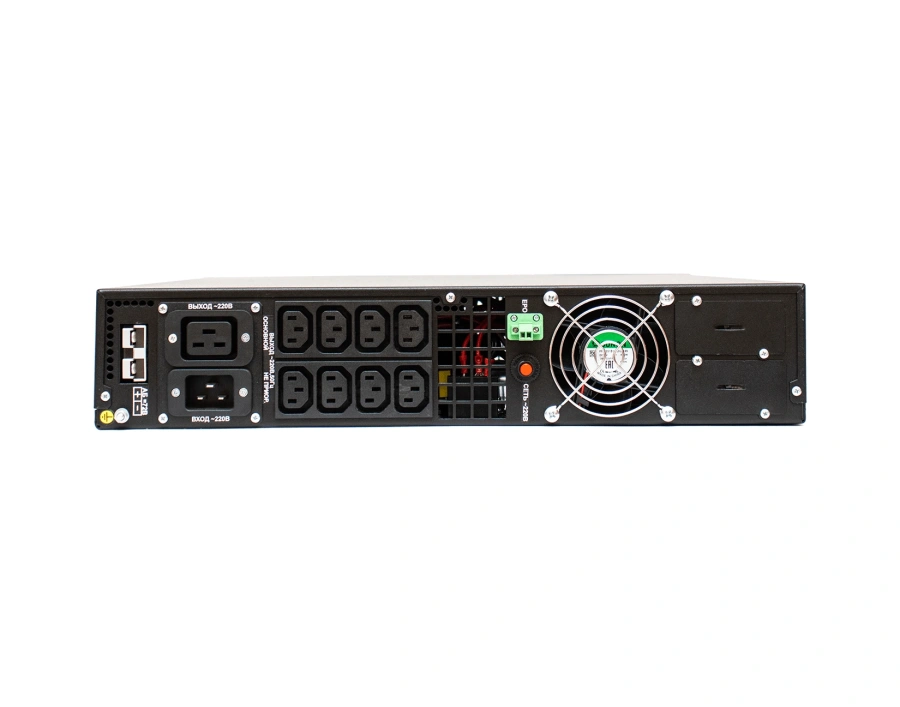

Для подключения нагрузки ИБП имеет несколько видов разъемов: восемь «компьютерных» розеток С13 и одну розетку С19. Подключение к сети осуществляется через разъем C20.

Внимание!
Разъемы для подключения нагрузки сегментированы на основные и неприоритетные. При работе ИБП от АБ снижение уровня заряда АБ до 20% (это значение можно изменить в настройках меню) приведет к обесточиванию неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до «глубокого» разряда АБ.

ИБП оснащен встроенными аккумуляторными батареями ёмкостью 9 Ач и зарядным устройством (ток 1 А). При 100% загрузке ИБП потребители будут обеспечены автономным питанием в течение 5 минут. К ИБП также можно подключить внешний батарейный модуль BMRT-72-18 ёмкостью 18 Ач, за счет которого время автономной работы нагрузки может быть увеличено до 27 мин (при 100% загрузке). Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке.

В случае выхода из строя встроенных АБ предусмотрена их «горячая» замена, которая не влияет на гарантию.

Внимание!
Изначально внутренние АБ не подсоединены к ИБП. Это сделано для того, чтобы не произошел их саморазряд. Поэтому перед первым включением устройства необходимо соединить разъем в аккумуляторном отсеке. Подробнее об этом читайте в руководстве по эксплуатации.

В STR1102SL применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
• заранее уведомить пользователя об износе АБ;
• точно прогнозировать время автономии при текущей нагрузке.

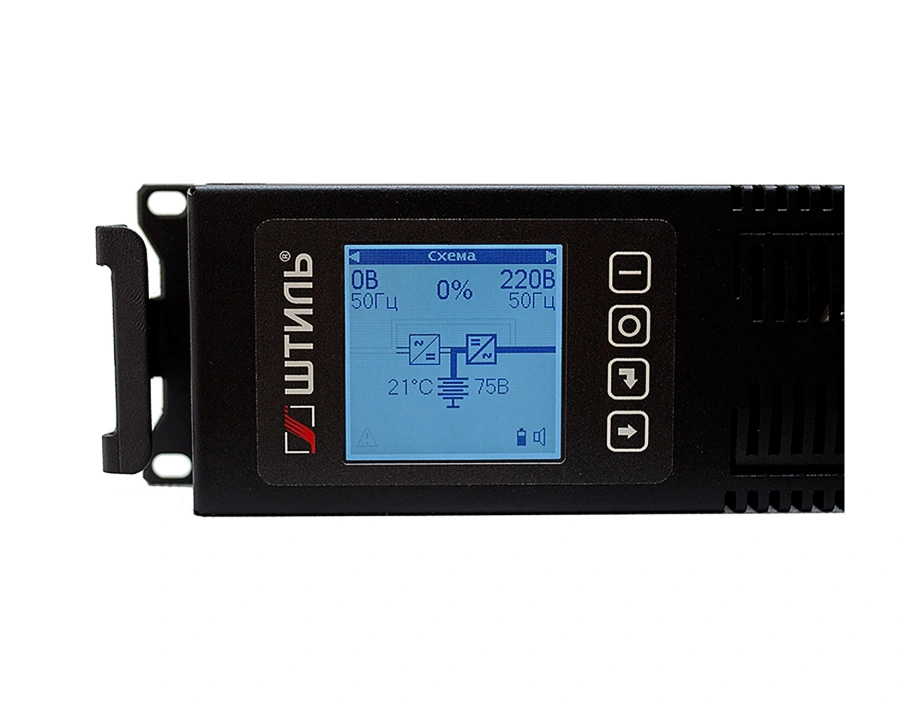

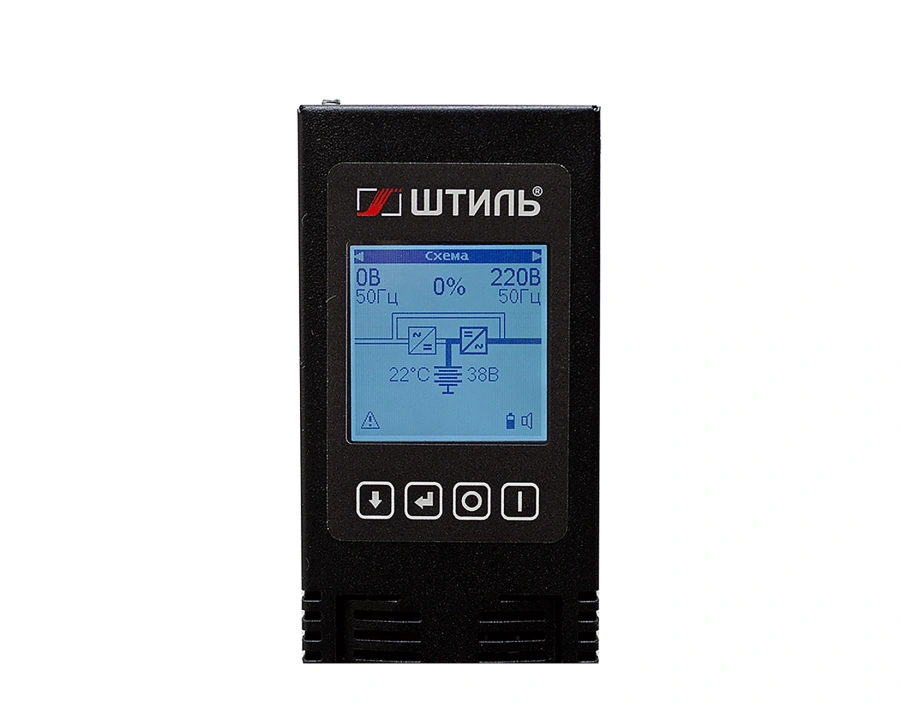

Контроль и управление ИБП легко выполняется на современном цифровом ЖК-дисплее. Его особенность заключается в наличии встроенного гироскопа, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения корпуса.

Информация на ЖК-дисплее:

• значение выходного напряжения и выходной частоты;
• процент загрузки ИБП относительно номинальной выходной мощности;
• активная и полная мощность;
• мнемосхема, отображающая состояние ИБП;
• температура, напряжение и ток АБ;
• внутренняя температура устройства;
• уровень заряда АБ и прогнозируемое время автономной работы;
• оповещение об авариях с указанием их причины;
• режимы работы: онлайн, байпас или питание от АБ;
• состояние звуковой сигнализации.

Настройка основных параметров работы ИБП:

• режима работы (on-line или ЭКО);
• режима байпаса (авто, включен или выключен);
• способа запуска (авто или по кнопке);
• выходного напряжения (220, 230 или 240 В);
• номинальной выходной частоты (50/60 Гц);
• уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%);
• уровня «глубокого» разряда батарей.

Запуск трех видов теста аккумуляторных батарей:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».

Устройство охлаждается с помощью двух малошумных вентиляторов с интеллектуальным принципом работы, размещенных на тыльной стороне коропуса.

Модель STR1102SL имеет электронную защиту от:

• перегрузки;
• короткого замыкания;
• внутреннего перегрева.

Если причина срабатывания данной защиты устранена, то устройство самостоятельно перезапустится.

Кроме того, у ИБП присутствует:

• защита сети от высокочастотных помех – 150 кГц - 30 МГц;
• защита нагрузки от сетевых помех (между фазой и нейтралью) – до 2,5 кГц;
• аварийная защита от неполадок в работе (при их возникновении устройство отключает нагрузку или безразрывно переводит её работу на сеть через байпас).

STR1102SL имеет возможность установки плат расширения для организации локального/удаленного мониторинга устройства. В ассортименте имеются несколько плат расширения со следующими интерфейсами:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

ИБП с установленной платой довольно просто контролировать прямо в веб-браузере или программе Shtyl Device Manager (SDM). Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Особенности Штиль STR1102SL

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,9;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке;
• выходное напряжение настраивается в диапазоне 220-240 В.
• универсальное исполнение – напольное/стоечное;
• функция «горячей» замены АБ без отключения оборудования;
• ЖК-дисплей со встроенным гироскопом;
• плавный пуск;
• резервное питание за счёт встроенных АБ в течение 5 минут (при 100% нагрузке);
• увеличение времени резервного питания нагрузки до 27 мин (при 100% загрузке) за счёт подключения внешнего батарейного модуля BMRT-72-18;
• сегментация нагрузки на основную и неприоритетную;
• совместимость в работе с генераторами;
• функция «холодного» старта;
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга.
• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.
• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
