Штиль ST1101L (1000 ВА) ИБП

Описание Штиль ST1101L (1000 ВА)

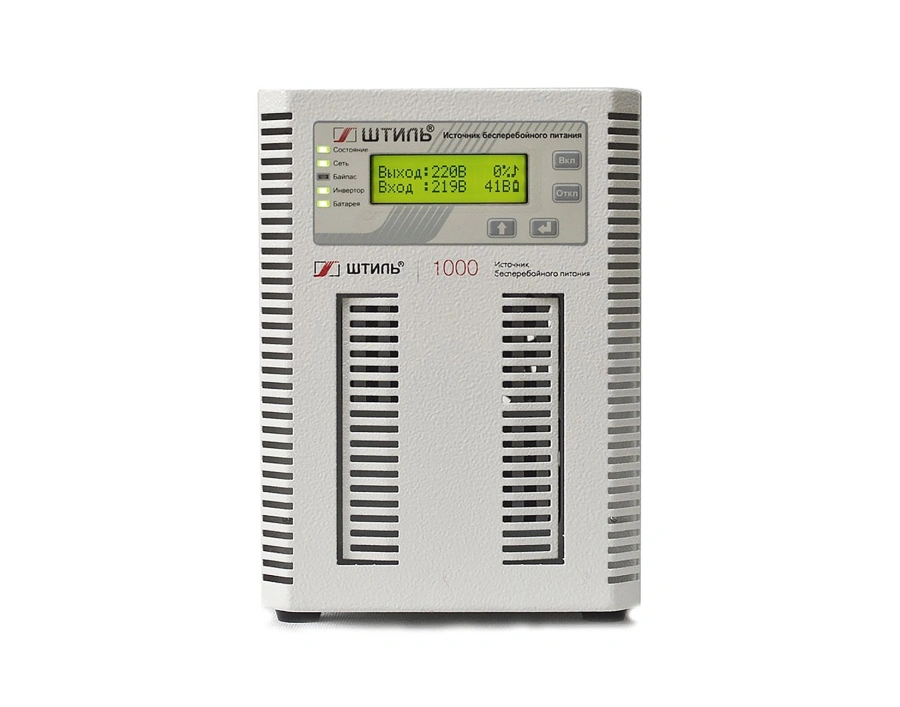

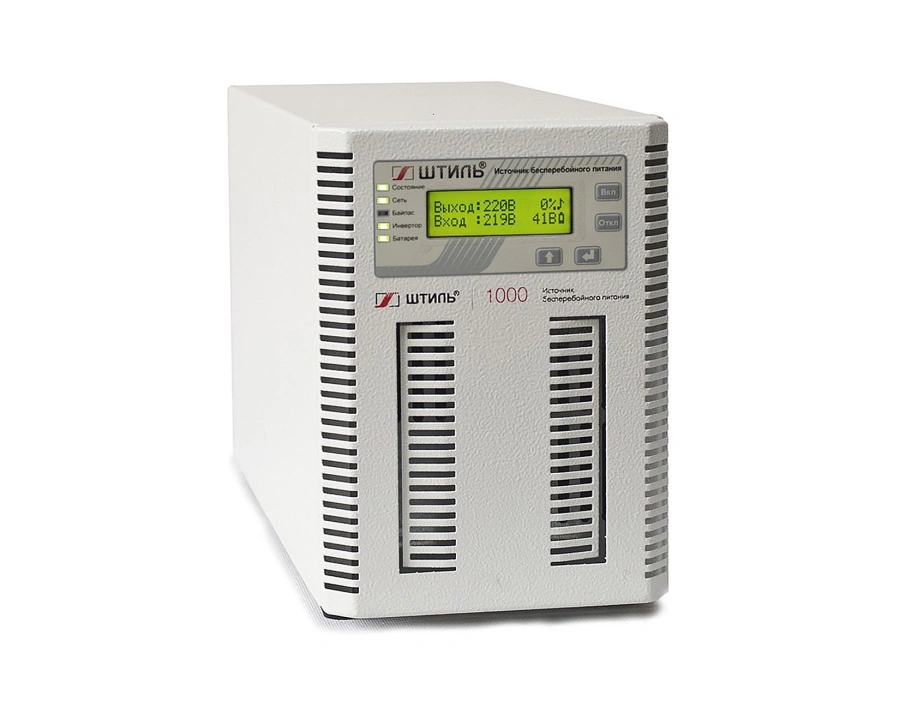

Штиль ST1101L (1000 ВА) Онлайн ИБП ST1101L предназначен для организации бесперебойной работы и защиты от нестабильного напряжения однофазной нагрузки мощностью до 1000 ВА /900 Вт, применяемой в квартирах, частных дома или офисах, например:

• нагревательной и отопительной техники;
• торгового оборудования и кассовых терминалов;
• систем видеонаблюдения и безопасности;
• банкоматов и другого банковского оборудования;
• бытовой техники.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST1101L отлично функционирует в связке с дизельгенераторными установками.

ST1101L – ИБП топологии on-line с двойным преобразованием электроэнергии, благодаря которому устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-295 В) без перехода в автономный режим;
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Устройство охлаждается с помощью малошумного вентилятора с адаптивным режимом работы.

ST1101L предназначен для напольной установки на любую ровную горизонтальную поверхность.

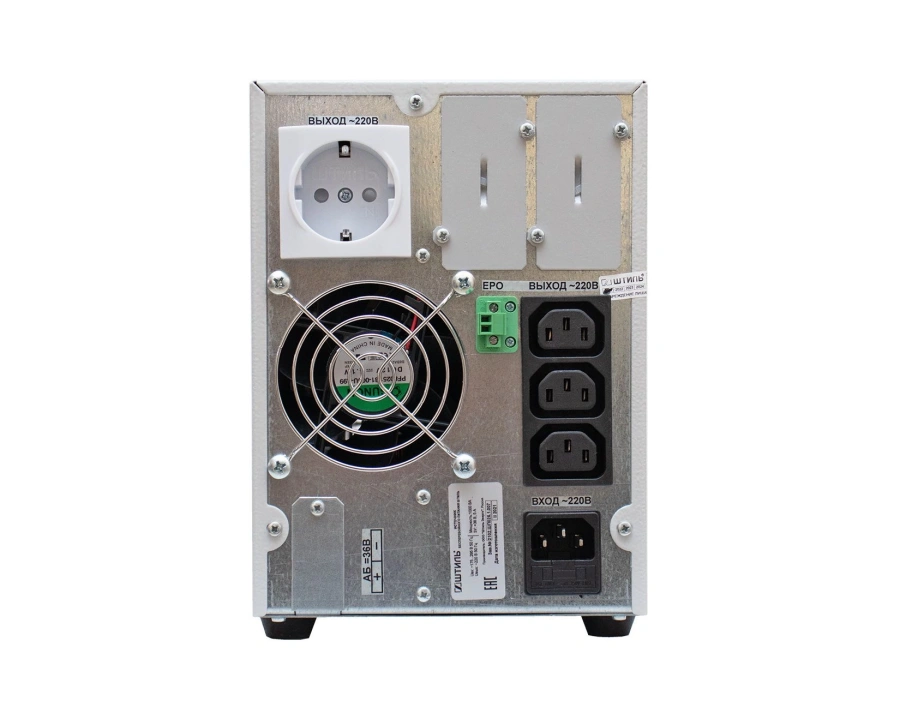

Для питания нагрузки на задней панели ИБП предусмотрены: евророзетка и три «компьютерных» разъема C13. К электросети ИБП подключается через разъем С14.

ST1101L имеет встроенное зарядное устройство (ток 5 А) и специальный разъем для подключения внешних аккумуляторных батарей. Максимальное значение ёмкости внешних батарей составляет 120 Ач (без установки внешнего ЗУ) и 250 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 2,5 ч или 7 ч соответственно (при 100% нагрузке).

Установка внешних АБ может осуществляться в батарейных модулях или стеллажах.

Внимание!
Если вы приобретаете ИБП без решения по обеспечению автономного питания от ГК «Штиль» (батарейного модуля или стеллажа с аккумуляторными батареями и батарейным комплектом, см. вкладку Автономная работа), то для подключения своих внешних батарей вам потребуется дополнительно приобрести батарейный кабель TD50A (см. вкладку Аксессуары). В базовой комплектации ИБП он отсутствует!

В ST1101L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
• заранее уведомить пользователя об износе АБ;
• точно прогнозировать время автономии при текущей нагрузке.

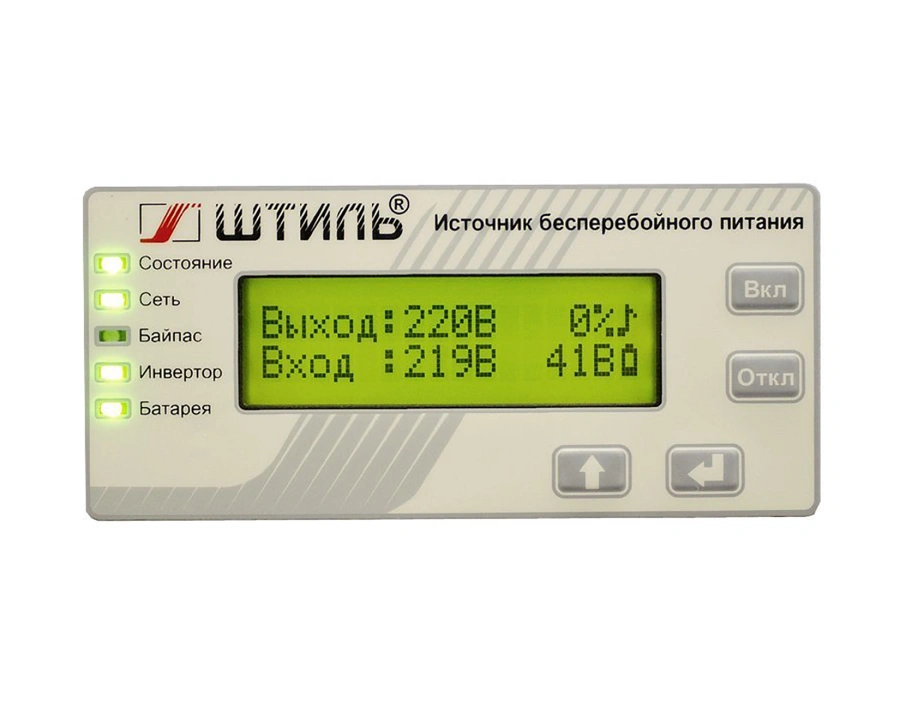

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

• «Состояние» – оповещает о режиме работы устройства;
• «Сеть» – оповещает о состоянии сети;
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
• «Инвертор» – оповещает о работе инвертора;
• «Батарея» – показывает состояние батарей.

Информация на ЖК-дисплее:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• значение напряжения батарей и их состояние;
• активная и полная мощность нагрузки;
• аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

ST1101L имеет современную электронную защиту от:

• перегрузки;
• короткого замыкания;
• внутреннего перегрева.

После устранения причины срабатывания электронной защиты ИБП самостоятельно перезапускается.

Более того, модель ST1101L оснащена защитой от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийной защитой от неполадок в работе (при их возникновении нагрузка либо обесточивается, либо через байпас безразрывно переключается на сеть).

На задней панели ST1101L есть два слота для установки карт мониторинга, которые позволяют организовать локальный/удаленный контроль работы ИБП. В ассортименте представлено четыре модели плат, на которых размещены следующие интерфейсы:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

Работу ИБПс установленной платой можно отслеживать через веб-браузер или программу Shtyl Device Manager (SDM).

Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.

Особенности Штиль ST1101L (1000 ВА)

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,9;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2,5 % при линейной нагрузке.
• плавный пуск;
• резервное питание до 2,5 ч или до 7 ч (при установке внешнего ЗУ) при 100% нагрузке;
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии сетевого напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга и управления;
• большой выбор дополнительных аксессуаров.
• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.
• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).

Технические характеристики

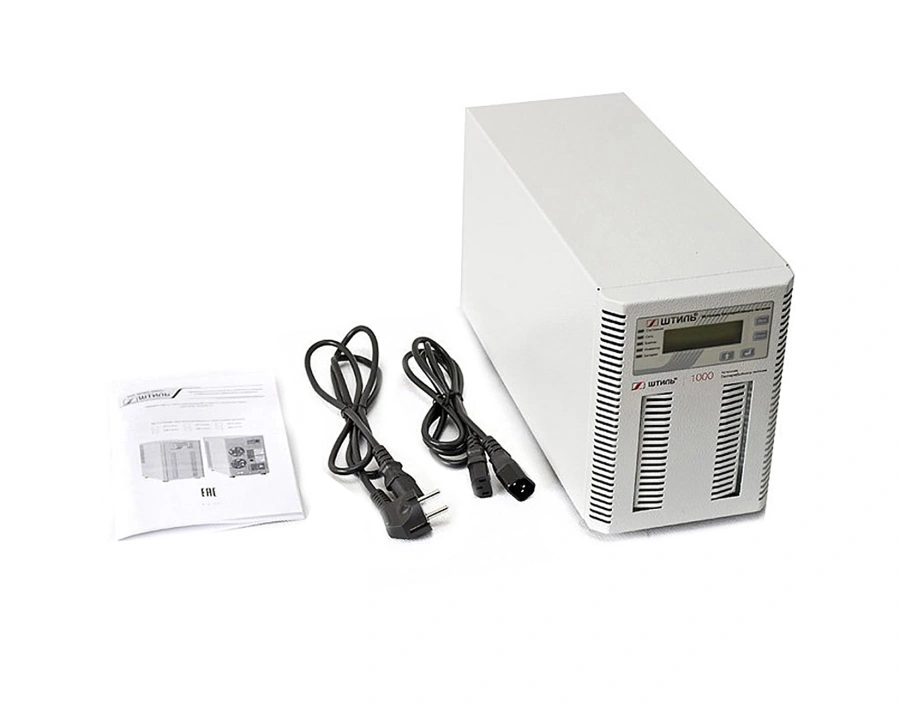

Комплект поставки
