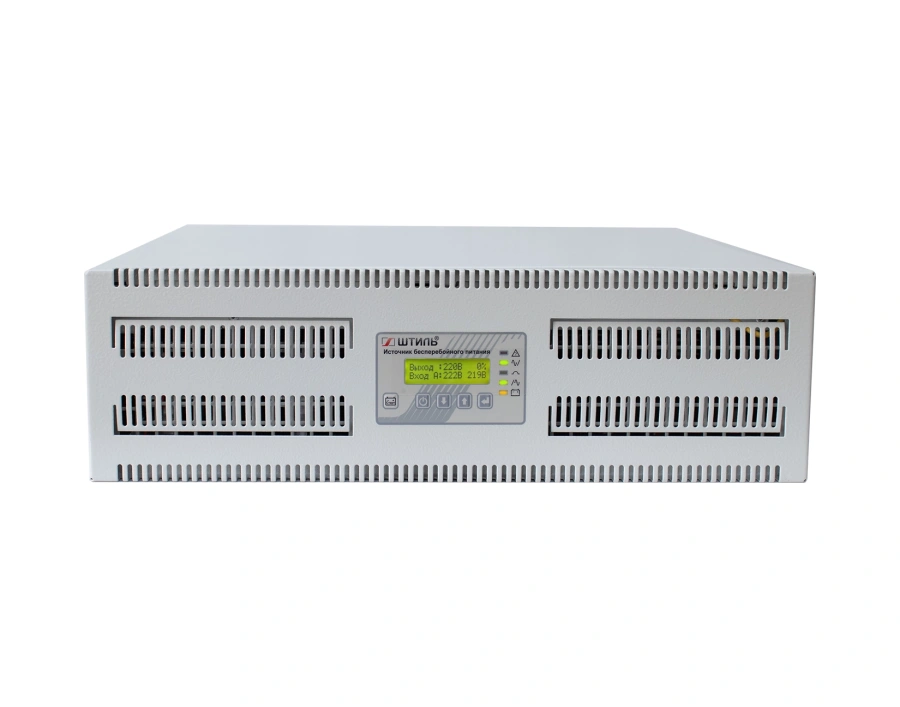

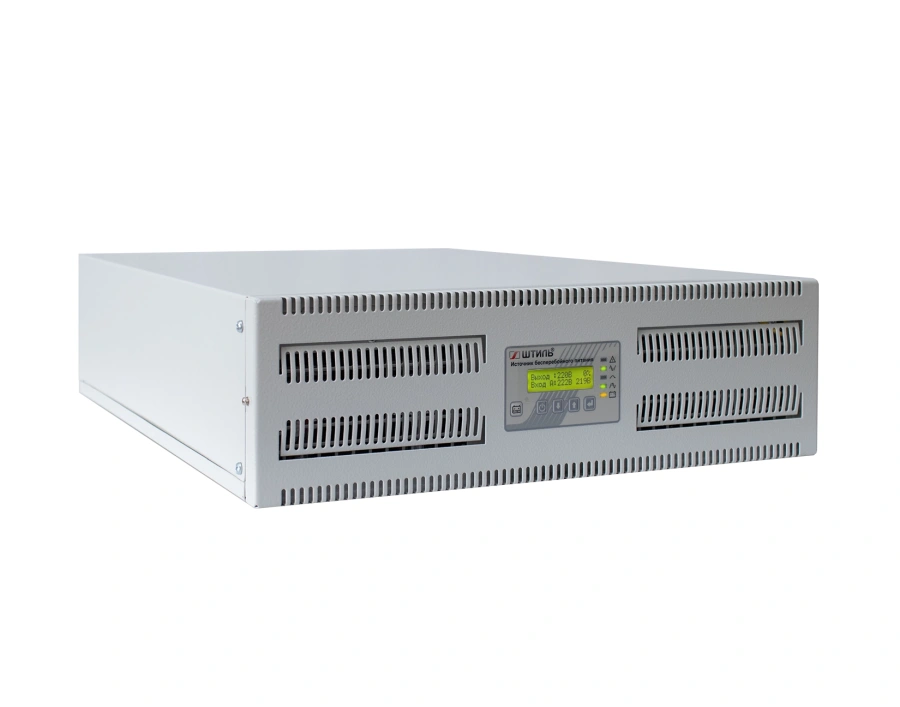

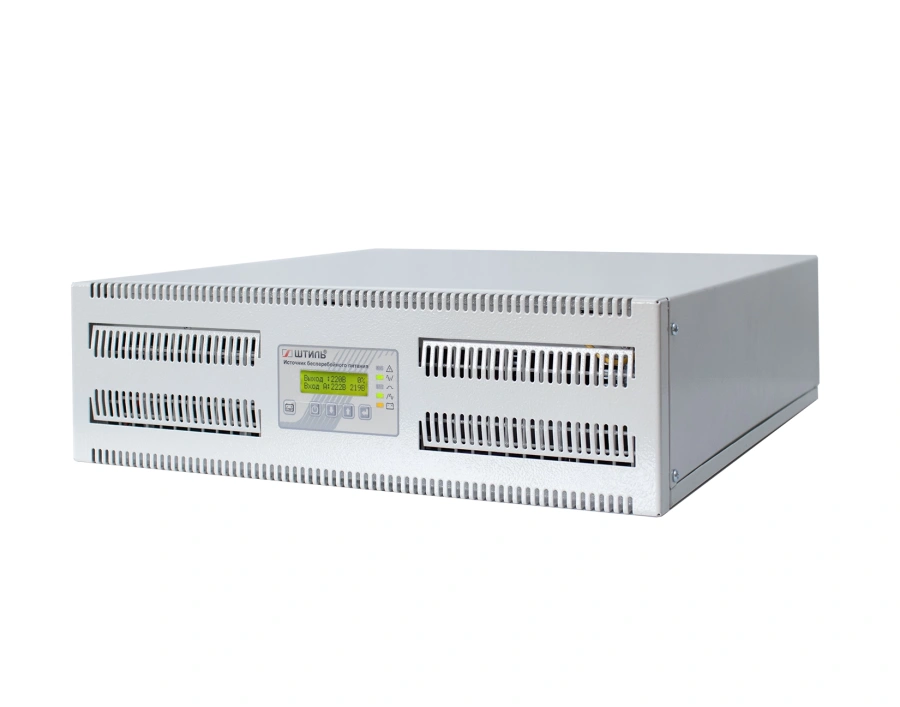

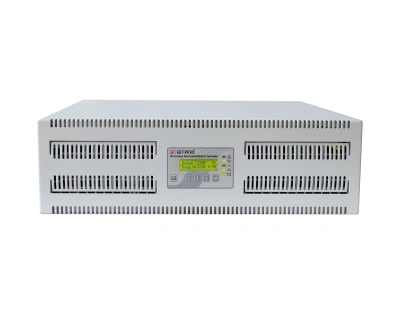

Штиль SR3110L ИБП (10 кВА)

Описание Штиль SR3110L

Штиль SR3110L  ИБП SR3110L топологии онлайн с трехфазным входом и однофазным выходом предназначен для обеспечения бесперебойного электропитания и защиты от перепадов напряжения в сети 380 В ответственных однофазных электроприборов суммарной мощностью до 10 кВА /8 кВт, например:

• серверных, компьютерных залов и дата-центров;
• IT-инфраструктуры компаний малого и среднего бизнеса;
• сетевого и телекоммуникационного оборудования;
• систем безопасности, охранной и аварийной сигнализации;
• оборудования АСУ ТП.

За счет конфигурации 3 в 1 ИБП позволяет подключать однофазную нагрузку к трехфазной сети с равномерной загрузкой всех питающих фаз (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы), что исключает возможность сетевого перекоса и избавляет от необходимости постоянной межфазной балансировки.

SR3110L – это ИБП с высокочастотным двойным преобразованием энергии, благодаря которому устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (фазное – 90-295 В) без перехода в автономный режим;
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR3110L отлично функционирует в связке с дизельгенераторными установками.

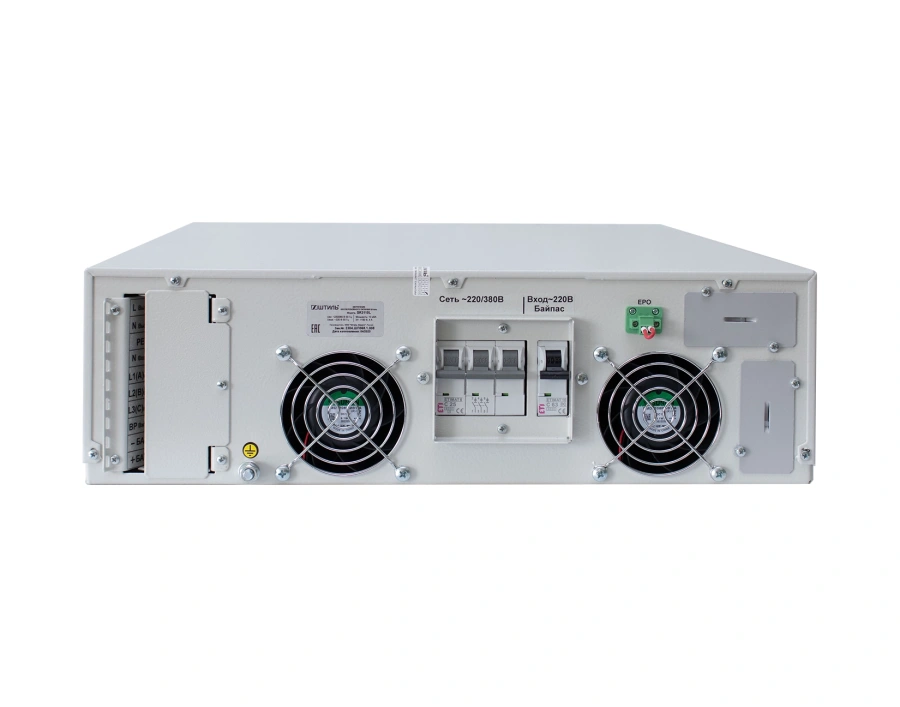

Клеммные колодки, расположенные на задней панели корпуса, обеспечивают удобное подключение нагрузки и входной сети.

Установка АБ осуществляется в специальные батарейные модули или телекоммуникационные шкафы.

В SR3110L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).

Кроме того, модель обладает специальными алгоритмами, позволяющими:

• отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
• заранее уведомить пользователя об износе АБ;
• точно прогнозировать время автономии при текущей нагрузке.

Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

• «Авария» – произошла авария в работе устройства;
• «Сеть» – входная сеть в норме, штатный режим работы ИБП (on-line);
• «Байпас» – выполнен переход на байпас;
• «Выход» – на нагрузку подано напряжение;
• «Батарея» – состояние батарей.

Информация на ЖК-дисплее:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• частота входной сети и выхода;
• значение напряжения батарей;
• активная и полная мощность нагрузки;
• состояние выхода;
• аварии с указанием причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

Модель SR3110L обладает электронной защитой от:

• короткого замыкания;
• перегрузки по выходу;
• внутреннего перегрева.

После устранения причины срабатывания защиты устройство автоматически перезапускается.

Кроме того, ИБП оснащен защитой от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийной защитой от неполадок в работе (при её активации нагрузка отключается или безразрывно через байпас переводится на сеть).

Использование отдельного ввода для автоматического электронного байпаса позволяет предотвратить перекос нагрузки на одну из питающих фаз при работе в режиме байпас.

Модель SR3110L поддерживает локальный/удаленный мониторинг работы. На задней панели устройства располагаются два слота для установки плат расширения со следующими интерфейсами:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

Работу ИБП с установленной платой можно контролировать в веб-браузере или через специальное ПО Shtyl Device Manager.

Обратите внимание на то, что платы расширения не входят в стандартную комплектацию и приобретаются отдельно.

Особенности Штиль SR3110L

• безразрывное мгновенное переключение на питание от АБ (онлайн топология);
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,8;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.
• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.
• трехфазный вход и однофазный выход;
• плавный пуск;
• резервное питание до 27 мин (за счёт подключения внешних батарейных модулей) или до 5 ч (при установке внешнего ЗУ и подключения фронттерминальных батарей) при 100% нагрузке;
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга и управления.
• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
