Штиль SR1110L (10 кВА) ИБП

Описание Штиль SR1110L (10 кВА)

Штиль SR1110L (10 кВА) Онлайн ИБП SR1110L предназначен для обеспечения бесперебойного электропитания в случае пропадания сетевого напряжения однофазной нагрузки суммарной мощностью 10 кВА /8 кВт, например:

• серверного оборудования и дата-центров;
• телеком оборудования и систем связи;
• медицинского диагностического оборудования;
• конвейерной и станочной техники;
• систем безопасности, видеонаблюдения и сигнализации.

Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1110L отлично функционирует в связке с дизельгенераторными установками.

SR1110L – это ИБП топологии on-line с двойным преобразованием энергии, устройство позволяет:

• стабилизировать входное напряжение в широком диапазоне (90-310 В) без перехода на АБ;
• моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
• питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).

Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.

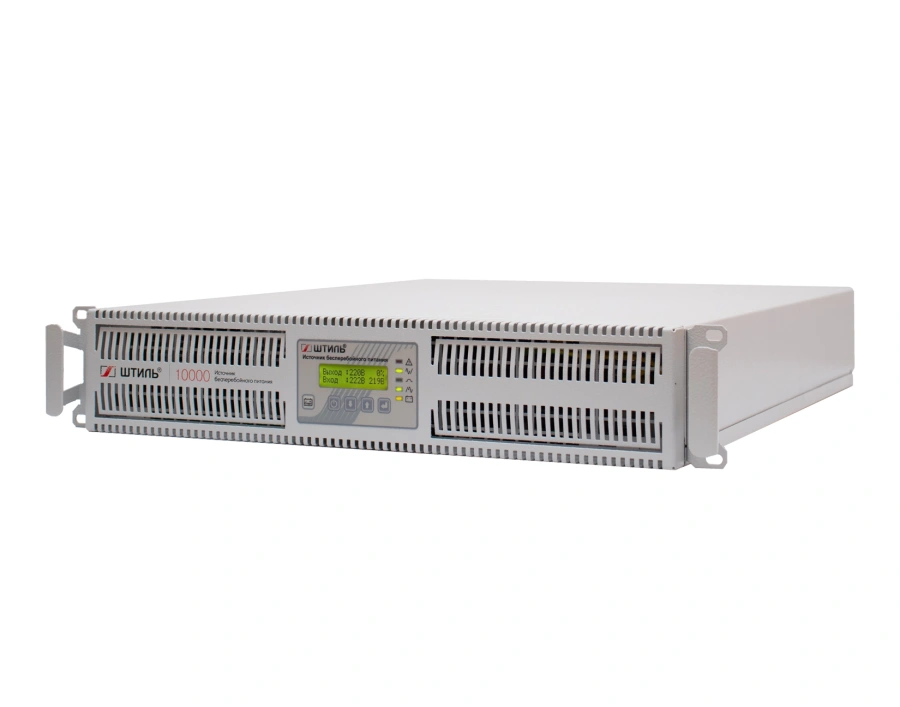

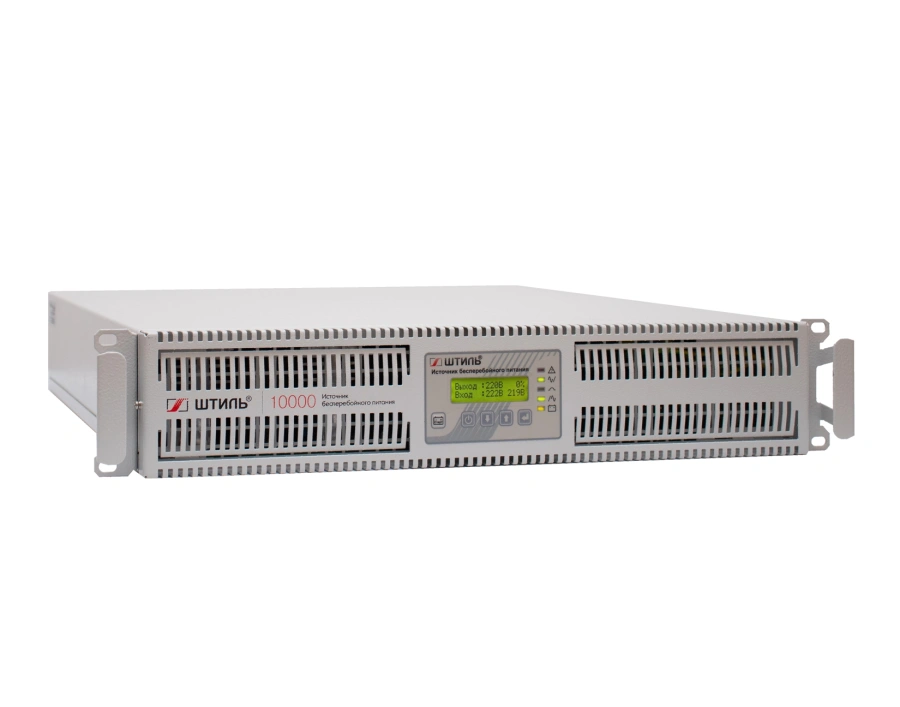

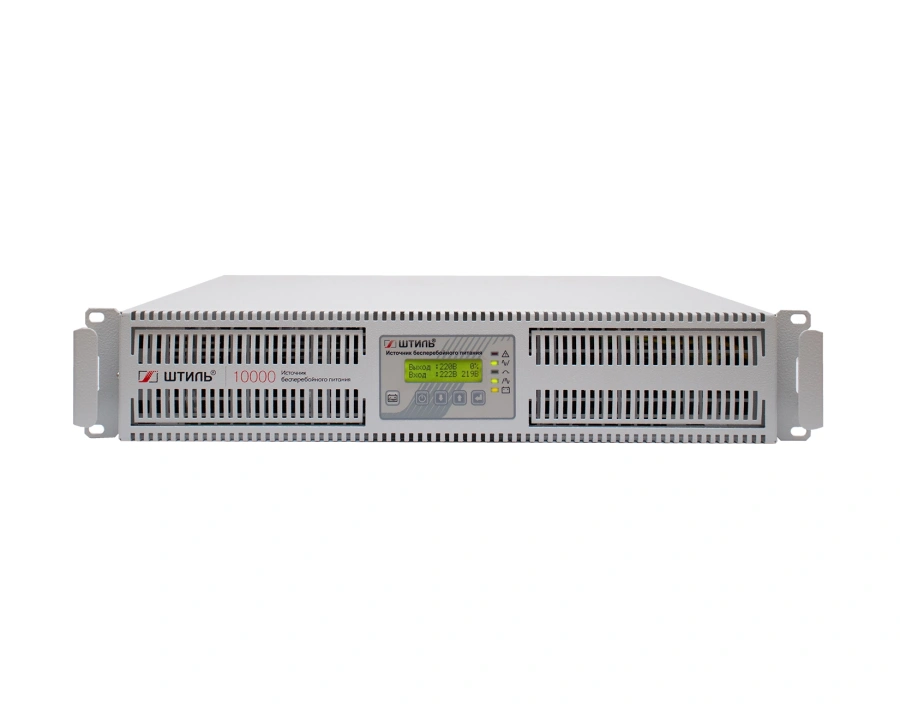

ИБП выполнен в компактном корпусе (исполнение rack) для установки в 19-дюймовую стойку или телекоммуникационный шкаф.

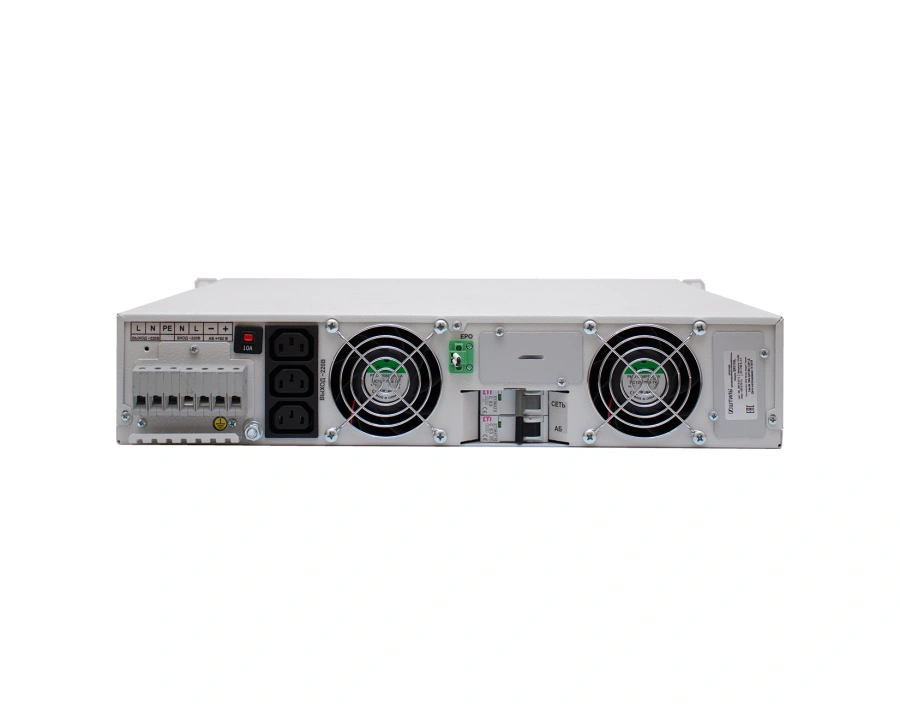

Для подключения нагрузки используются клеммные колодки и три розетки C13. Подключение к входной сети обеспечивается за счет клеммных соединений.

SR1110L обеспечен встроенным зарядным устройством (ток от 1 до 4 А, шаг настройки – 0,5 А) и разъемом для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 360 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 50 мин или 5 ч соответственно (при 100% нагрузке).

Установка внешних батарей осуществляется в специальные батарейные модули или телекоммуникационные шкафы.

В SR1110L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

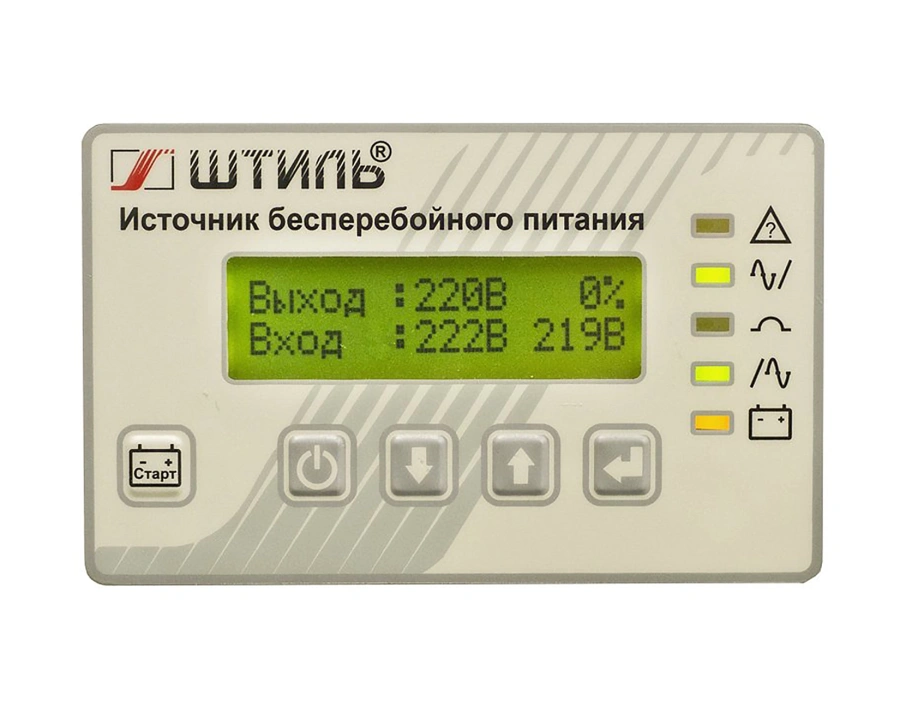

Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:

• «Состояние» – оповещает о режиме работы устройства;
• «Сеть» – оповещает о состоянии сети;
• «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
• «Инвертор» – оповещает о работе инвертора;
• «Батарея» – показывает состояние батарей.

Информация на дисплее:

• значение входного и выходного напряжения;
• процент загрузки ИБП;
• значение напряжения батарей и их состояние;
• активная и полная мощность нагрузки;
• аварии с указанием их причин.

С помощью панели управления можно выполнить три теста АБ:

• 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
• на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
• до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).

Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».

SR1110L обладает современной электронной защитой от:

• перегрузки по выходу;
• короткого замыкания;
• внутреннего перегрева.

После устранения причины включения защиты ИБП автоматически перезапускается.

Кроме того, устройство укомплектовано защитой от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийной защитой от любых неполадок (при их возникновении ИБП отключает нагрузку либо безразрывно переводит её питание на сеть через байпас).

Функционал SR11010L предусматривает локальный/удаленный мониторинг работы устройства. На задней панели ИБП есть два слота для установки карт мониторинга, которые могут содержать следующие интерфейсы:

• RS-232 (протокол Megatec);
• RS-485 (протоколы Modbus RTU/Штиль);
• USB и mini-USB;
• Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
• «сухие» контакты.

Состояние ИБП с установленной платой можно контролировать через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в стандартную комплектацию и приобретаются отдельно.

Особенности Штиль SR1110L (10 кВА)

• безразрывное мгновенное переключение на питание от АБ;
• идеальное синусоидальное выходное напряжение;
• работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
• высокая точность стабилизации напряжения – ±2%;
• выходной коэффициент мощности – 0,8;
• входной коэффициент мощности – 0,99;
• малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.
• плавный пуск;
• резервное питание до 27 мин (за счёт подключения внешних батарейных модулей) или до 5 ч (при установке внешнего ЗУ и подключения фронттерминальных батарей) при 100% нагрузке;
• совместимость в работе с генераторами;
• функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
• встроенный автоматический байпас;
• широкие возможности локального/удаленного мониторинга;
• большой выбор дополнительных аксессуаров.
• многоуровневая электронная система защиты;
• автоматический перезапуск при восстановлении после аварий;
• полный набор функций контроля и управления АБ;
• самодиагностика при запуске и во время работы;
• высокая перегрузочная способность (особенно важно при работе с двигателями);
• срок службы – не менее 10 лет.
• поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
• КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
• охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
