Описание PowerCom VGD-II-33 VGD II 60K33

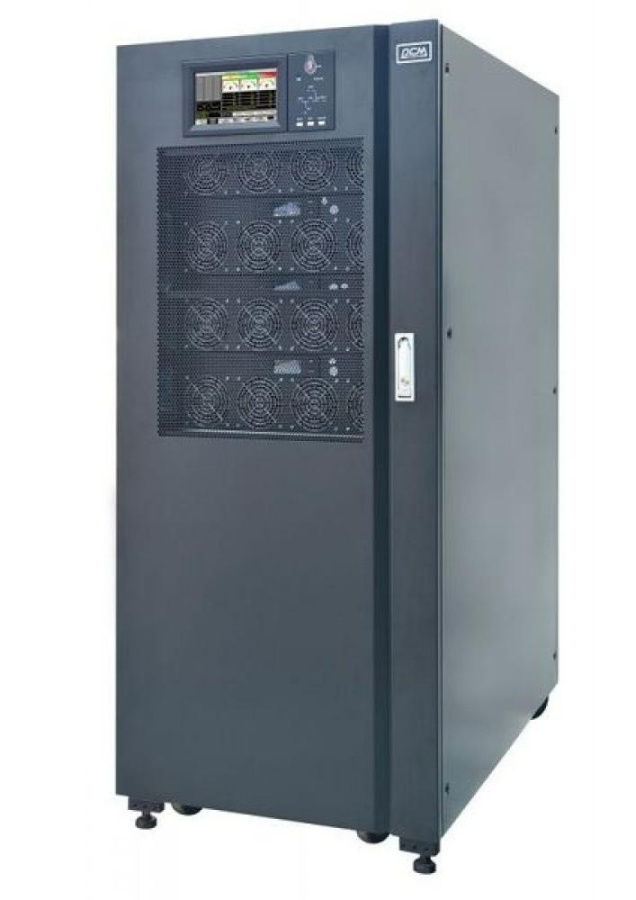

PowerCom VGD-II-33 VGD II 60K33 Инверторные ИБП серии VGD-II-33 мощностью 60кВА – 120кВА представляют собой современную систему бесперебойного питания модульного типа. Полное управление на основе высокопроизводительного цифрового сигнального процессора обеспечивает высокую стабильность электропитания и надежность работы. Возможно параллельное подключение и наращивание мощности до 1500 кВА.
Модульная архитектура ИБП позволяет масштабировать решения для различных нагрузок, а также при необходимости выполнять подключение по схеме N+1. Реализована горячая замена силовых модулей.
Интеллектуальная система охлаждения снижает энергопотребление и шумность, а также увеличивает срок службы устройства. Удобная модульная компоновка узлов делает модели серии VGD-II-33 компактными и простыми в обслуживании и ремонте.
Поддерживается подключение батарейных шкафов различной конфигурации по емкости АКБ, что позволяет максимально оптимизировать время автономии и финансовые вложения. Для обеспечения совместимости с генераторными установками выпрямитель имеет функцию плавного старта.
В серии VGD-II-33 применяется современный сенсорный жидкокристаллический дисплей и новый пользовательский интерфейс с системой всплывающих подсказок поддерживающий русский язык. Имеется служба голосовых оповещений, возможность управления по беспроводной сети, большой выбор коммуникационных портов и слот для установки внутренней SNMP-карты.
Особенности PowerCom VGD-II-33 VGD II 60K33
- Возможность параллельной подключения и наращивания суммарной мощности до 1500 кВА
- Высокая эффективность - КПД до 96%
- Коэффициент мощности 0,9
- Контроль режимов работы и управление инвертором напрямую с использованием DSP процессора
- Онлайн ИБП с двойным преобразованием и нулевым временем переключения на батареи
- Синусоидальная форма выходного напряжения с минимальными искажениями
- Стабилизация выходного напряжения ± 1,5%
- Широкий диапазон входных напряжений от 304 до 478 В от номинала без перехода на питание от внутренних батарей
- Информативный ЖК-дисплей, дружественный интерфейс
- Интеллектуальное управление зарядом АКБ позволяет существенно увеличить их срок службы
- Высокочастотный инвертор на IGBT-транзисторах
- Встроенный ручной и автоматический байпас
- Функция холодного старта
- Возможность подключения внешних батарейных кабинетов
- Модульная конструкция подсистемы, удобная для эксплуатации, масштабирования и резервирования
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Модель
|
VGD II 60K33
|
|
Выходная мощность(кВА/кВт)
|
60 / 54
|
|
Коэффициент мощности
|
0.9
|
|
Тип входного соединения
|
3 Фазы + Нейтраль + Заземление
|
|
Напряжение
|
380 / 400 / 415 Вольт (Фаза-Фаза)
|
|
Диапазон напряжений
|
Полная нагрузка: от 304 до 478 Вольт (Фаза-Фаза)
Частичная нагрузка: 228 to 304 Вольт (Фаза-Фаза)
(Линейная зависимость: уменьшение допустимой величины подключаемой нагрузки при уменьшении величины входного напряжения)
|
|
Частота
|
50 / 60 Гц
|
|
Входная частота
|
40Гц до 70Гц
|
|
Коэффициент мощности по входу под полной нагрузкой
|
>0.99
|
|
КНИ входного тока THDi
|
<3% (Линейная нагрузка)
|
|
Выходные напряжения
|
380 / 400 / 415 Вольт (Фаза-Фаза)
|
|
Частота инвертора
|
50 / 60 Гц
|
|
Точность напряжения
|
±2% (0-100% Линейная нагрузка)
|
|
Точность напряжения
|
<5% (20% -> 80% -> 20%) (нелинейная нагрузка)
|
|
Время изменения напряжения
|
< 30мс (0% -> 100% -> 0%) (нелинейная нагрузка)
|
|
КНИ выходного напряжения THDv
|
<1.5% (линейная нагрузка)
<6% (нелинейная нагрузка) в соответствии с IEC/EN62040-3
|
|
Работа инвертора в режиме перегрузки
|
100% до 110%, 60 мин
110% до 125%, 10 мин
125% до 150%, 1 мин
Более 150%, 200 мс
|
|
Частота
|
50 / 60 Гц ±0.1%
|
|
Частота синхронизации
|
Диапазон по умолчанию: ±3 Гц
Настраиваемы диапазон: ±0.5 Гц до ±5 Гц
|
|
Скорость изменения частоты
|
Диапазон по умолчанию: 0.5 Гц/с
Настраиваемый диапазон: 0.5 Гц/с до 3 Гц/с
|
|
Номинальное батарейное напряжение
|
±240VDC
|
|
Точность напряжения зарядного устройства
|
1%
|
|
Мощность зарядного устройства
|
MAX = 20% от мощности ИБП
|
|
Напряжение
|
380 / 400 / 415VAC (Фаза-Фаза)
|
|
Диапазон напряжений
|
По умолчанию: +10%, +15%, +20%, +25%
Настраиваемые верхние пределы диапазона: -20% до +15%
Настраиваемые нижние пределы диапазона: -10%, -15%, -20%, -30%, -40%
|
|
Частота
|
50 / 60 Гц
|
|
Диапазон по частоте
|
Настраиваемый диапазон: ± 1Гц, ± 3Гц, ± 5Гц
|
|
Работа в режиме перегрузки
|
125% Длительное время
125% ~ 130% до 10мин
130% ~ 150% до 1мин
Более 150% до 300мс
|
|
Эффективность под полной нагрузкой
|
>95%
|
|
В режиме работы от батарей
|
>95%
|
|
Дисплей
|
Стандартно: Сенсорный экран
Стандартно: LED & LCD
|
|
Интерфейсы
|
Стандартно: RS232 / RS485 / USB / Программируемый "сухие" контакты
Опционально: SNMP / AS400 / Комплект для параллельной работы / Молниезащитный комплект / Воздушный фильтр / Блок синхронизации
|
|
Холодный старт (от батарей)
|
Да
|
|
Время перехода с инвертора на байпас
|
0 мс
|
|
Время перехода с байпаса на с инвертор
|
0 мс
|
|
Эффективность в режиме
|
> 99%
|
|
Диапазон рабочих температур
|
0 ℃ 40 ℃
|
|
Температура хранения
|
-40 ℃ 70 ℃
|
|
Относительная влажность
|
0 ℃ 95% (Без конденсации)
|
|
Уровень акустического шума на расстоянии 1 м от поверхности устройства
|
65dB @ 100% нагрузка / 62dB @ 45% нагрузка
|
|
Высота
|
Без снижения мощности: <1000м
Уменьшение мощности на 1% на каждые 100м от 1000 до 2000м
|
|
Размеры (Ш*Г*В) (мм)
|
600*980*950
|
|
Вес (кг.) (Без батарей)
|
170
|
Комплект поставки
|
ИБП VGD II 60K33
|
1 шт.
|
|
Документация
|
1 шт.
|
-
