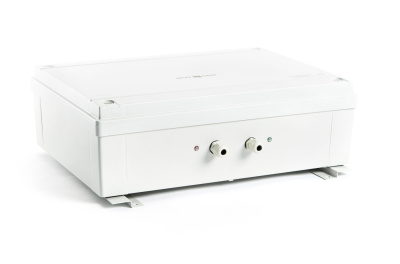

Описание Бастион SKAT-V.24/220AC
Бастион SKAT-V.24/220AC источник переменного тока - 2 выхода переменного напряжения 220 В и 24 В суммарно 150 ВА. Корпус под 2 термостата АКБ 12 Ач, дистанционное сообщение о переходе на резерв и о разряде АКБ, защита АКБ, защита нагрузки. Уличное исполнение IP56, рабочий температурный диапазон — от -40 °С до +50 °С.
Особенности Бастион SKAT-V.24/220AC
- питание нагрузок напряжением согласно п.2 и 3 таблицы;
- автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при отключении электрической сети;
- передача извещения о переходе на резерв при отключении сети посредством выхода «открытый коллектор» (ОК);
- передача извещения о разряде АКБ при снижении напряжения на ней ниже 22В посредством выхода «открытый коллектор» (ОК);
- защита нагрузки потребителя от случайного, неконтролируемого повышения напряжения на выходе при возникновении неисправностей в изделии;
- защита от переполюсовки АКБ посредством плавкого предохранителя;
- защита от короткого замыкания (КЗ) в нагрузке:
- в режиме работы от сети — отключаемую посредством плавкого предохранителя;
- в режиме резерва — электронную с восстановлением нормального режима работы после устранения КЗ;
- оптимальный заряд АКБ при наличии напряжения сети;
- защита АКБ от глубокого разряда;
- индикация наличия напряжения сети и выходного напряжения посредством светодиодных индикаторов«СЕТЬ» и «ВЫХОД» соответственно.
Технические характеристики
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ |
| Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В |
187…242 В |
| Переменное выходное напряжение на выходе 24 В, В |
При наличии напряжения сети |
24,0…26,7* |
| При отсутствии напряжения сети (резервный режим) |
24,0…26,7 |
| Переменное выходное напряжение на выходе 220 В, В |
При наличии напряжения сети |
220* |
| При отсутствии напряжения сети (резервный режим) |
187…235 |
| Тип выходного напряжения в резервном режиме |
Меандр |
| Суммарная мощность нагрузки выходов 24 В и 220 В номинальная, ВА |
120 |
| Суммарная мощность нагрузки выходов 24 В и 220 В максимальная, в течение 30 мин, ВА |
150 |
| Суммарная мощность нагрузки выходов 24 В и 220 В максимальная, в течение 1 с, ВА |
200 |
| Суммарная мощность нагрузки выходов 24 В и 220 В минимальная, ВА |
20 |
| Напряжение заряда АКБ, В |
27,3…27,7 |
| Ток потребления от аккумулятора в резервном режиме, А, не более |
10 |
| Ток потребления от АКБ в режиме отключения по разряду, мА, не более |
30 |
| Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В |
20,0…21,0 |
| Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более |
35 |
| Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |
| Рекомендуемая ёмкость АКБ, Ач |
7—12** |
| Количество АКБ, шт. |
2 |
| Характеристики информационных выходов «ОК1» и «ОК2» |
напряжение, В, не более, |
5…35 |
| ток, мА, не более, |
0,15 |
| Максимальное сечение провода, зажимаемого в клеммах колодок, мм2 |
«СЕТЬ» |
6 |
| ВЫХОДЫ 24В и«ОК1» и «ОК2» «Информационные выходы» |
1 |
| Диапазон рабочих температур, °С |
-40…+40 |
| Относительная влажность воздуха при 25°С, %, не более |
95 |
| Высота над уровнем моря, м, не более |
1500 |
| Степень защиты оболочкой по ГОСТ 14254-96 |
IP56 |
| Габаритные размеры ШхГхВ, не более, мм |
без упаковки |
418х335х140 |
| в упаковке |
425х340х145 |
| Масса, НЕТТО (БРУТТО), кг, не более |
4,95(5,4) |
| Гарантия |
60 мес. |

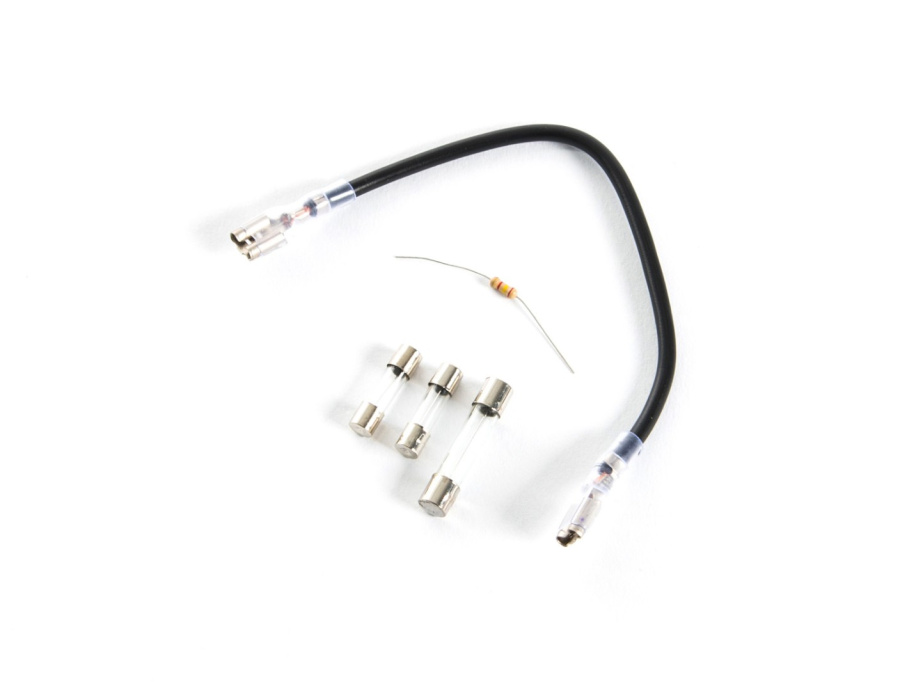

Комплект поставки
| Изделие |
1 шт. |
| Вставка плавкая ВПБ6-10 2,0А 250В |
1 шт. |
| Вставка плавкая ВПТ6 6,3А 250В |
1 шт. |
| Вставка плавкая 15А 250В (6 х 30) |
1 шт. |
| Документация |
1 шт. |
-
