Описание Bastion SKAT-UPS 1500 RACK+3x9Ah

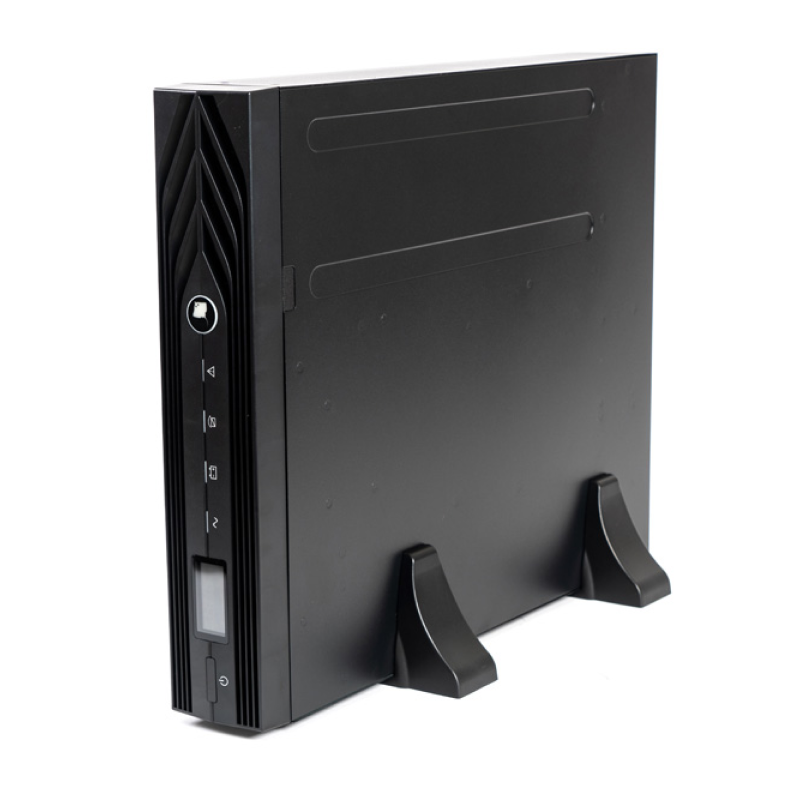

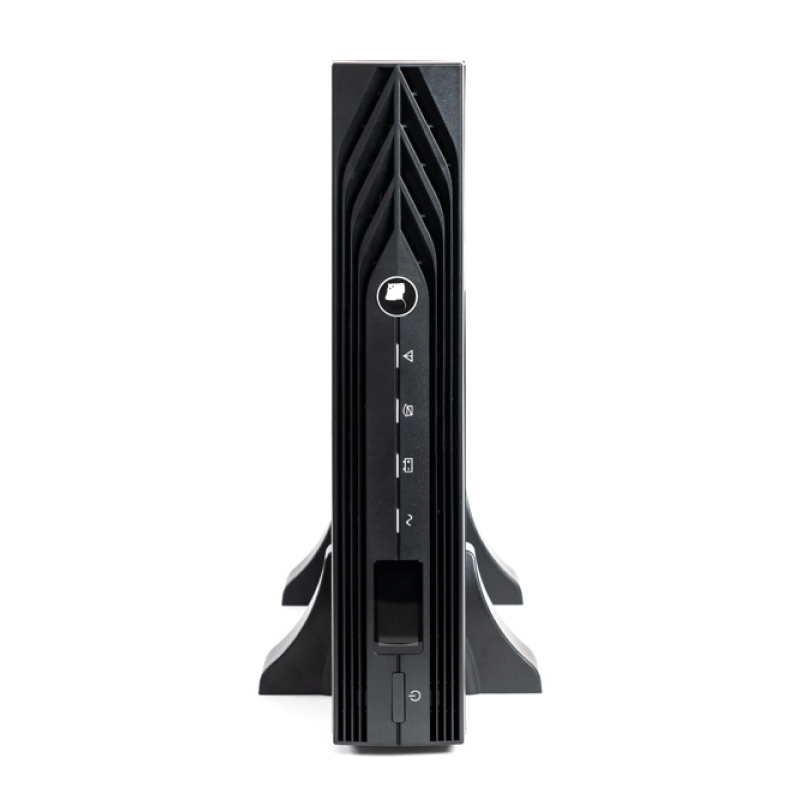

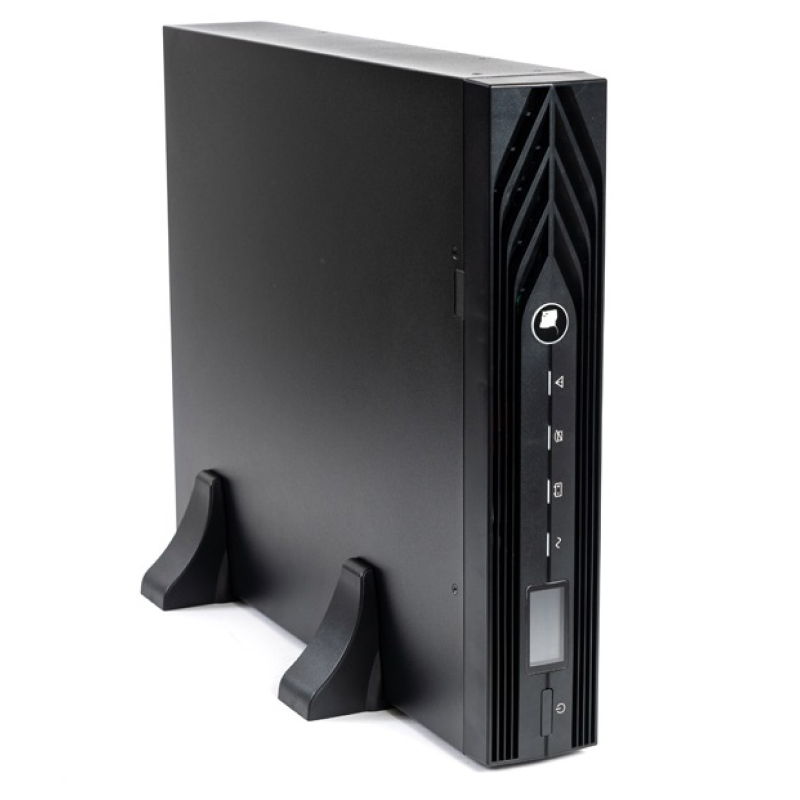

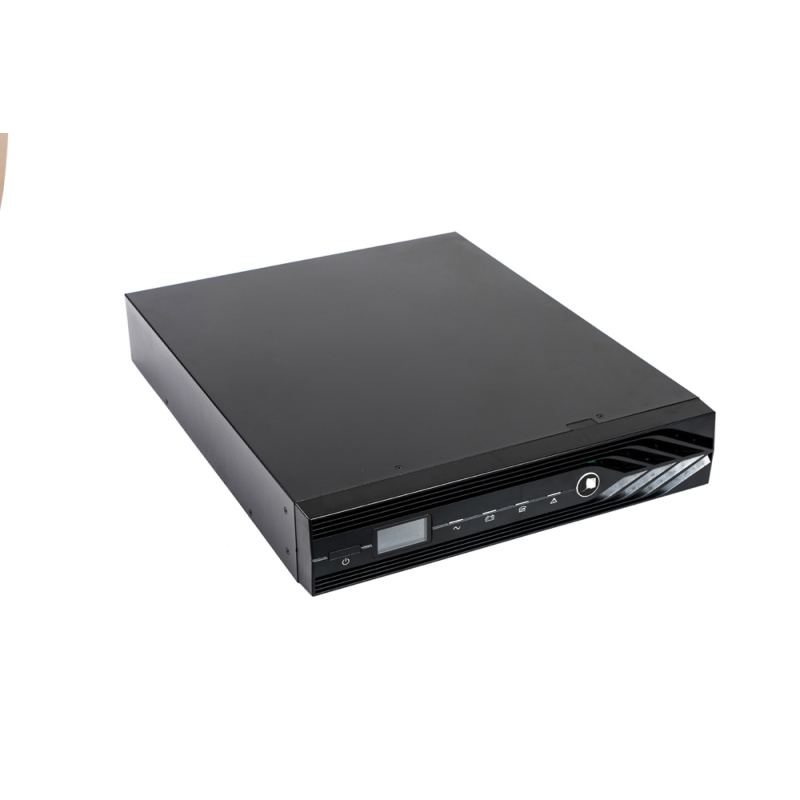

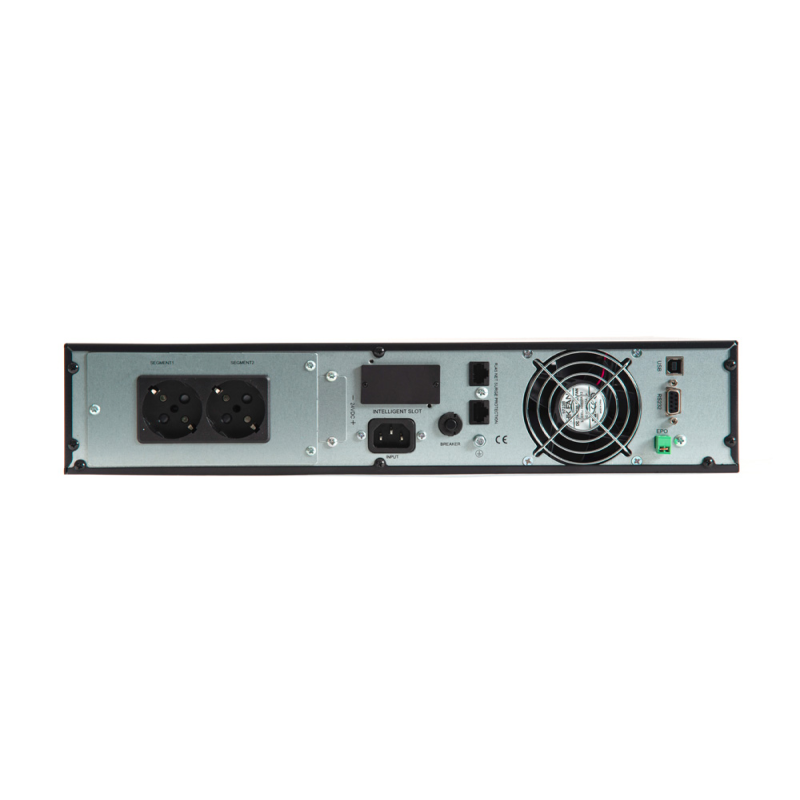

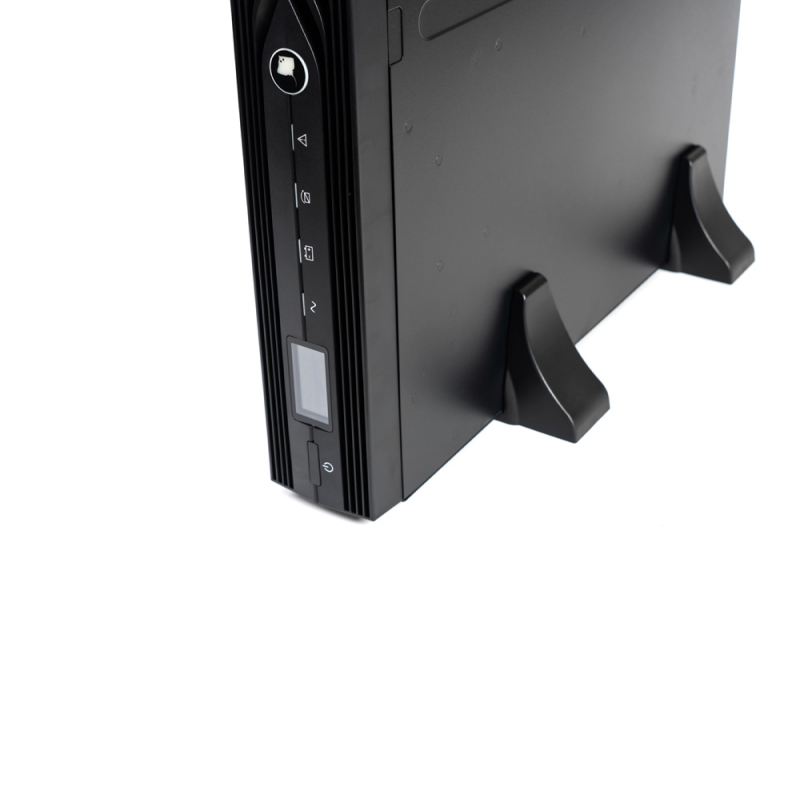

Bastion SKAT-UPS 1500 RACK+3x9Ah 220В, 1500ВА (1350 Вт), Online, синусоидальная форма выходного напряжения, световая и звуковая индикация режимов работы, ЖК дисплей. Встроенный АКБ 9Ач, 3 шт, время резерва 5 мин. Дистанционный мониторинг по RS 232, USB, порт для платы релейного интерфейса. Возможность подключения SNMP-модуля DL 801. Функция удаленного аварийного отключения выходного напряжения (EPO). Корпус под 19" шкаф, высота 2U или настольная установка.
Обеспечить бесперебойную работу систем безопасности на особо важных объектах - одна из важнейших задач, так как проблемы с электропитанием (отключение, скачки напряжения и т. п.) могут привести к последствиям, материальный ущерб от которых будет намного больше стоимости всей системы ОПС, ССТV, СКУД, ПЦН и т.д.
Организовать качественное питание этих систем можно с помощью специализированного источника бесперебойного питания Bastion SKAT-UPS 1500 RACK+3x9Ah. Основные преимущества перед обычными источниками питания — высокая мощность: до 1500 ВА и возможность обеспечения длительного резерва системы — зависит исключительно от ёмкости АКБ.
Bastion SKAT-UPS 1500 RACK+3x9Ah предназначен для защиты электрооборудования пользователя от любых неполадок в сети, включая искажение или пропадание напряжения сети, отклонение частоты питающего напряжения, а также подавления высоковольтных импульсов и высокочастотных помех, поступающих из сети.
Он выполнен по технологии Online (с двойным преобразованием энергии) и обладает наиболее совершенной технологией по обеспечению качественной электроэнергией без перерывов в питании нагрузки при переходе с сетевого режима на автономный режим и наоборот.
Особенности Bastion SKAT-UPS 1500 RACK+3x9Ah
- стабилизированное выходное напряжение в широком диапазоне входного напряжения (см. п.2 таблицы) без перехода на питание от АКБ, что продлевает срок службы АКБ;
- качественное, бесперебойное, эффективное и надёжное питание нагрузок с номинальным напряжением питания 220 В переменного тока и суммарной потребляемой мощностью до 1500 ВА;
- высокая точность стабилизации синусоидального выходного напряжения в сетевом («ОСНОВНОЙ») и автономном («РЕЗЕРВ») режимах;
- многофункциональная защита электрооборудования пользователя от грозовых разрядов, всплесков напряжения и любых других неполадок в электросети, включая искажение или пропадание входного напряжения;
- технология Online, обеспечивающая отсутствие переходных процессов при переключениях из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза);
- правильная синусоидальная форма выходного напряжения;
- стабильная частота выходного напряжения в режиме "РЕЗЕРВ";
- подавление импульсов высоковольтных и высокочастотных помех;
- повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования (режим «БАЙПАС»);
- возможность «холодного старта» без ограничений, т.е. изделие можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ;

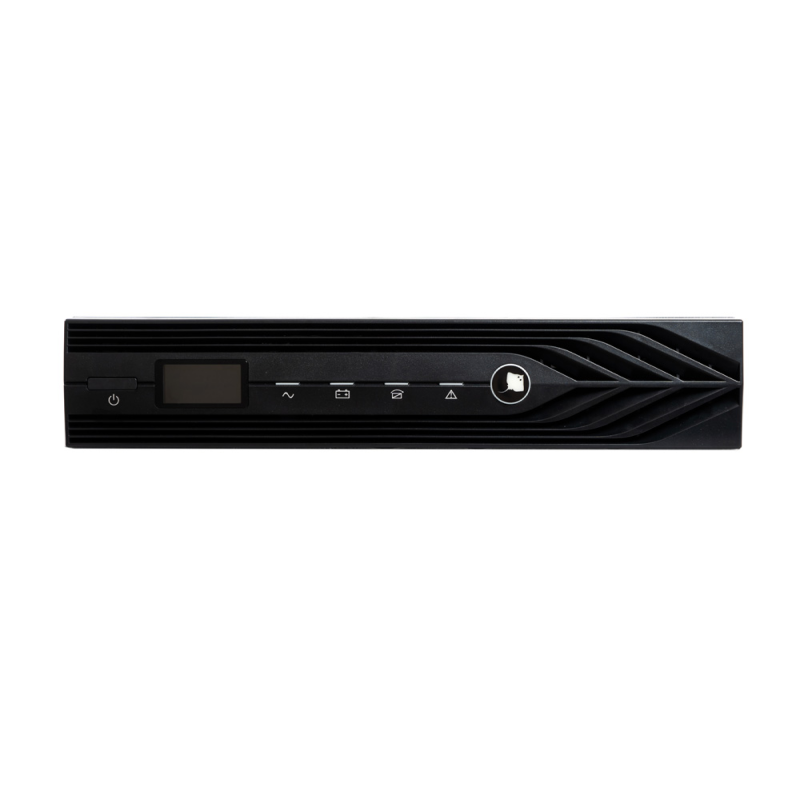

- светодиодная индикация режимов работы и состояния аккумуляторных батарей, а также звуковая сигнализация о разряде и неисправностях;
- длительный автономный режим;
- возможность горячей замены АКБ.
Bastion SKAT-UPS 1500 RACK+3x9Ah
Таблица примерного времени резерва
|
ИБП + блоки, соединенные параллельно
|
Нагрузка, ВА
|
|
400
|
600
|
800
|
1000
|
1200
|
1400
|
1500
|
|
Bastion SKAT-UPS 1500 RACK+3x9Ah (9 Ач)
|
40 мин
|
35 мин
|
30 мин
|
25 мин
|
20 мин
|
15 мин
|
10 мин
|
Технические характеристики
|
Общие
|
|
Номинальное входное напряжение (Uном), В
|
220
|
|
Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, В
|
160…290
|
|
Номинальная частота входного напряжения (авто-определение), Гц
|
50 / 60
|
|
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц
|
45…55 / 55…65
|
|
Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном
|
-45%; +25%
|
|
Входной коэффициент мощности, не менее
|
0,99
|
|
Номинальная выходная мощность
|
Полная, ВА
|
1500*
|
|
Активная, Вт
|
1350*
|
|
Номинальное выходное напряжение, В
|
220
|
|
Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, %
|
±3%
|
|
Частота выходного напряжения (автосинхронизация с частотой напряжения электросети) в режиме питания от АКБ («РЕЗЕРВ»), Гц
|
50±0,2% или 60±0,2%
|
|
Выходной коэффициент мощности, не менее
|
0,9
|
|
Номинальный ток нагрузки, А
|
3,6
|
|
Максимальный входной ток, А
|
4,9
|
|
Форма выходного напряжения
|
синусоидальная
|
|
Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более
|
линейная нагрузка
|
3
|
|
нелинейная нагрузка
|
5
|
|
КПД при номинальной нагрузке, не менее, %
|
режим «ОСНОВНОЙ»
|
90
|
|
режим «РЕЗЕРВ»
|
85
|
|
режим «БАЙПАС»
|
94
|
|
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор)
|
3:1
|
|
Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)
|
< 108%
|
длительно, без перехода в режим «БАЙПАС»
|
|
108±5% — 150±5%
|
через 30 с
|
|
150±5% — 200±5%
|
через 0,3 с
|
|
> 200±5%
|
через 0,02 с
|
|
Перегрузочные способности в режиме «РЕЗЕРВ» (отключение не критичной нагрузки SEGMENT 1)
|
< 100%
|
длительно, без отключения не критичной нагрузки
|
|
100±5% — 130±5%
|
через 20 минут
|
|
150±5% — 200±5%
|
через 15 с
|
|
> 200±5%
|
через 0,14 с
|
|
Время переключения из режима «ОСНОВНОЙ»
|
в режим «БАЙПАС», мс, не более
|
10
|
|
в режим «ECO», мс, не более
|
10
|
|
в режим «РЕЗЕРВ», мс
|
0
|
|
Время переключения из режима «ECO» в режим «РЕЗЕРВ», мс
|
10
|
|
Мощность, потребляемая от сети при 100% нагрузке, не более, ВА
|
1300
|
|
Мощность, потребляемая изделием от сети без нагрузки и при полностью заряженной АКБ, ВА, не более
|
130
|
|
Тип АКБ:
|
герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12В
|
|
Рекомендуемая ёмкость внутренних АКБ, Ач
|
9
|
|
Количество АКБ, шт.
|
3
|
|
Ток заряда АКБ, А, не более
|
1,4
|
|
Величина напряжения на клеммах АКБ, при котором включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В
|
32,9
|
|
Величина напряжения на клеммах АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В
|
10,0
|
|
Диапазон рабочих температур, °С
|
0…+40
|
|
Относительная влажность воздуха (без конденсации), %, не более
|
0...90
|
|
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
|
|
Степень защиты оболочкой по ГОСТ 14254-2015
|
IP20
|
|
Размеры
|
без упаковки
|
440х430х88
|
|
в упаковке
|
520х560х205
|
|
Масса, НЕТТО (БРУТТО), кг, не более
|
24,0 (27,0)
|
|
Гарантия
|
5 лет
|
* Если изделие эксплуатируется при температуре выше +40°С, то при увеличении температуры на 5°С мощность нагрузки следует уменьшить на 12%, запрещается эксплуатация изделия при температуре выше 50°С.
** АКБ в комплект поставки не входят.
Комплект поставки
|
ИБП
|
1 шт.
|
|
Кабель сетевой
|
1 шт.
|
|
Кабель RS-232
|
1 шт.
|
|
Комплект пластиковых основ
|
1 шт.
|
|
Комплект кронштейнов для установки 19” стойку (шкаф)
|
1 шт.
|
|
Документация
|
1 шт.
|
-
