Описание ИМПУЛЬС ИМПУЛЬС ФОРВАРД 3320 FD20331

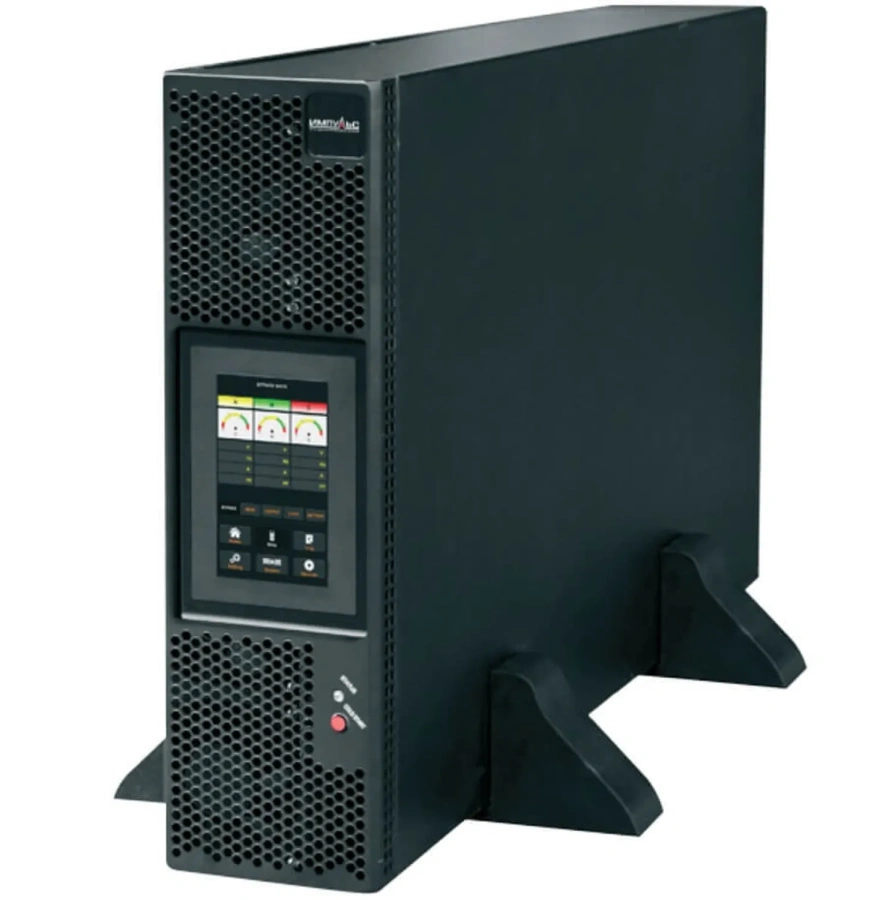

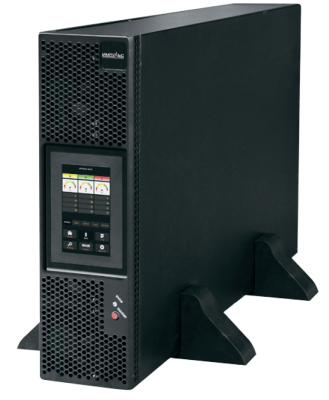

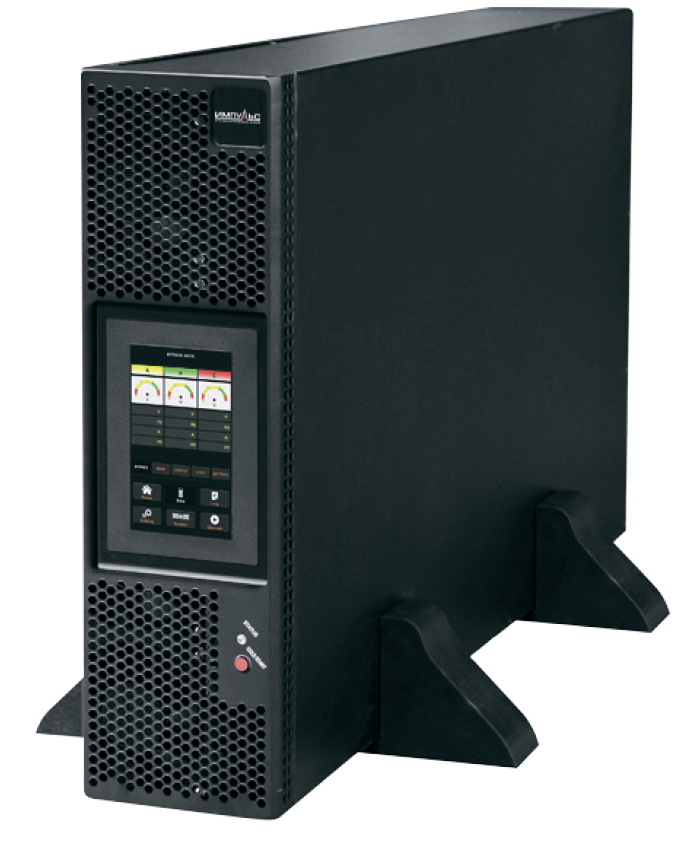

ИМПУЛЬС ИМПУЛЬС ФОРВАРД 3320 FD20331 ИБП мощностью 20 кВА \ 20 кВт производится по технологии онлайн (топология двойного преобразования). Гибкая конфигурация источника бесперебойного питания позволяет выбирать количество фаз: 3\1 или 3\3. Топология Online обеспечивает наилучшую защиту подключаемого к бесперебойнику оборудованию, от ФОРВАРД 3320 можно запитывать не только серверные и дата-центры, но и ответственные системы: банковское оборудование, системы охраны, контроля, наблюдения и другие ответственные нагрузки, чувствительные к качеству электроснабжения. Компактный корпус подходит как для стоечного (Rack), так и для вертикального монтажа (Tower). Внутри трёхфазного online ИБП ИМПУЛЬС ФОРВАРД 3320 установлен сигнальный процессор DSP, он обеспечивает полный контроль над бесперебойником и его состоянием. На передней панели установлен сенсорный дисплей 5.5 дюймов, с его помощью удобно выбирать режимы работы и отслеживать состояние оборудования. На задней панели установлена система активного охлаждения, её уровень шума на расстоянии в 1 м не превышает 65 дБ при 100% нагрузке. Также сзади расположены порты для подключения дополнительных возможностей: USB, SNMP, RS232, RS485, программируемый порт, сухие контакты, слоты для параллельного подключения ИБП. К ИМПУЛЬС ФОРВАРД 3320 подключается 40 свинцово-кислотных батарей, они монтируются отдельно от ИБП в стойку и поддерживают функцию «холодного» старта: включить ИБП без напряжения сети. Встроенная система интеллектуального управления батареями отслеживает состояние АКБ, контролирует процесс заряда и отслеживает состояние аккумуляторов. Это существенно увеличивает их срок службы и удешевляет обслуживание ИБП. Для увеличения времени автономной работы к ФОРВАРД 3320 можно подключить внешние батарейные модули.
Особенности ИМПУЛЬС ИМПУЛЬС ФОРВАРД 3320 FD20331
- Online ИБП
-
Фазы 3/1 или 3/3
-
Увеличение времени автономии
-
Rack/Tower
-
Сигнальный процессор DSP
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Мощность (ВА/Вт)
|
20 000 / 20 000
|
|
Двойной вход
|
Стандартно
|
|
Фазность
|
3 фазы+нейтраль+земля. 380В/400В/415В (лин-лин)
|
|
Частота
|
50 / 60 Гц
|
|
Диапазон частот
|
40-70 Гц
|
|
Коэфициент нелинейных искажений по току THDi
|
Менее 3% (100% линейная нагрузка)
|
|
БАЙПАС
|
|
Напряжение
|
380/400/415 (лин-лин)
|
|
Частота
|
50 / 60 Гц
|
|
Диапазон напряжений
|
Настраивается, -40%, +25%
|
|
Диапазон частот
|
Настраивается: ±1 Гц; ±3 Гц; ±5 Гц
|
|
ЭФФЕКТИВНОСТЬ
|
|
Перегрузка
|
125% продолжительная работа; 130% - 10 мин; 150% - 1 мин; 400% - 1 сек
|
|
ВЫХОД
|
|
Напряжение
|
380/400/415 В (лин-лин)
|
|
Отклонение напряжения
|
1% для сбалансированной нагрузки; 1.5% для несбалансированной нагрузки
|
|
Частота
|
50 / 60 Гц
|
|
Отклонение частоты
|
0.1%
|
|
Фактор мощности PF
|
1
|
|
Коэффициент нелинейных искажений по напряжению THDi
|
Менее 1.5% линейная нагрузка; менее 6% нелинейная нагрузка
|
|
Крест-фактор
|
3:1
|
|
Перегрузка инвертора
|
110% - 1 час; 125% - 10 мин; 150% - 1 мин; более 150% - 200 мсек
|
|
АККУМУЛЯТОРЫ
|
|
Напряжение
|
±240 В
|
|
Количество АКБ
|
40 шт
|
|
Отклонение напряжения
|
±1%
|
|
Мощность заряда
|
до 20% от выходной активной мощности
|
|
СИСТЕМА И УПРАВЛЕНИЕ
|
|
Холодный старт
|
стандартно
|
|
КПД от сети
|
95.5%
|
|
КПД в ECO режиме
|
98%
|
|
КПД при работе от АКБ
|
95%
|
|
Индикация
|
ЖК-дисплей+светодиодная индикация+клавиатура
|
|
Класс IP
|
IP20
|
|
Интерфейсы
|
RS232, RS485, программируемый порт, сухие контакты
|
|
Опции
|
Синхронизация двух независимых ИБП ФОРВАРД, SNMP карта, комплект для параллельной работы, USB
|
|
РАБОЧИЕ УСЛОВИЯ
|
|
Температура
|
Рабочая: 0-40 °C; хранения: -40 - +70 °C
|
|
Влажность
|
0-95% без конденсации
|
|
Высота над уровнем моря
|
Ниже 1000 м; снижение мощности на 1% каждые 100 м подъёма выше 1000 м
|
|
Уровень шума на расстоянии 1 м
|
65 дБ при 100% нагрузке; 62 дБ при 45% нагрузке
|
|
СТАНДАРТЫ
|
|
Безопасность
|
IEC/EN 62040-1-1
|
|
EMC
|
IEC/EN 62040-2
|
|
Исполнение
|
IEC/EN 62040-3
|
|
ГАБАРИТЫ И ВЕС
|
|
Размер (ШхВхГ), мм
|
485x750x130
|
|
Вес
|
30 кг
|
Комплект поставки
|
ИМПУЛЬС ИМПУЛЬС ФОРВАРД 3320 FD20331
|
1 шт.
|
|
Документация
|
1 шт.
|
-
Производитель:
ИМПУЛЬС
-
Под заказ:
да
-
