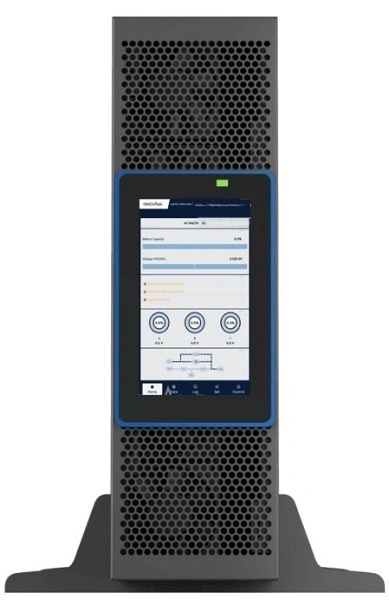

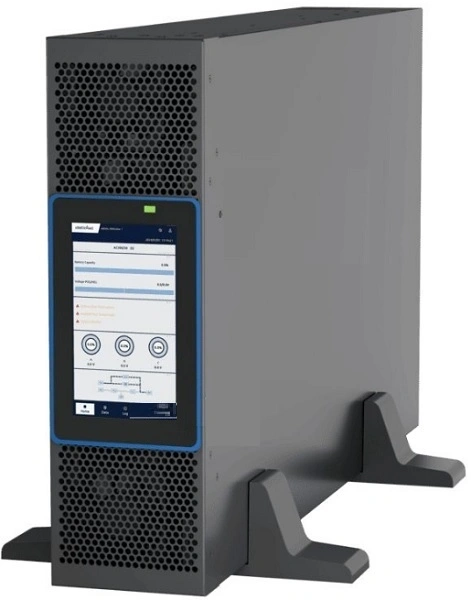

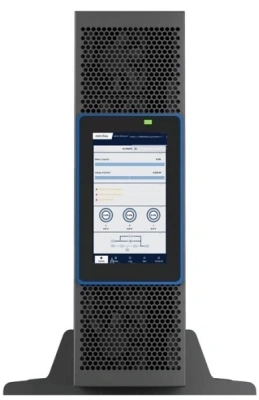

Описание ИМПУЛЬС ФОРВАРД 3330 FV30331
ИМПУЛЬС ФОРВАРД 3330 FV30331 ИБП двойного преобразования с технологией полного DSP контроля. Благодаря гибкой конфигурации устройства – возможность настройки ИБП для работы в сетях с фазностью 3/3, 3/1, 1/3, 1/1 и компактному дизайну, данный ИБП является идеальным выбором для обеспечения качественным бесперебойным электропитанием современного серверного оборудования.
Особенности ИМПУЛЬС ФОРВАРД 3330 FV30331

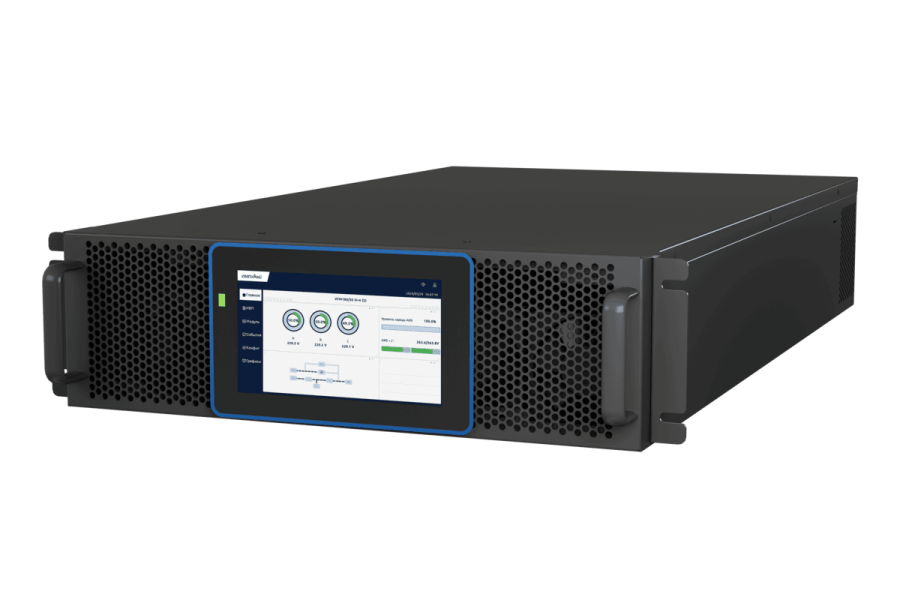

- Установка в 19” стойку или шкаф, удобная интеграция с серверами
- Сенсорный графический 7” дисплей
- Интеллектуальный процесс заряда и разряда АКБ
- Гибкая конфигурация: 3/3, 3/1 и 1/1
- Параллельная работа до 4-х устройств
- Высокая надежность и адаптируемость к окружающей среде
- Компактные силовые модули (30кВА высотой всего 3U)
- Встроены все необходимые коммуникационные интерфейсы: RS485 (Modbus-RTU), RS232, USB, Сухие контакты
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Серия ИБП
|
ФОРВАРД 33
|
|
Модель
|
ФОРВАРД 3330
|
|
Артикул
|
FV30331
|
|
Тип ИБП
|
on-line
|
|
Номинальная мощность
|
30 кВА / 30 кВт
|
|
Выходной коэффициент мощности
|
1
|
|
КПД
|
0.96
|
|
Крест-фактор
|
3:1
|
|
ВХОД
|
|
Число фаз (вход)
|
1/3 (настраивается)
|
|
Входное напряжение
|
~380/400/415 В (линейное) / ~220/230/240 В (фазное)
|
|
Диапазон входного напряжения
|
~228 - 478 В
|
|
Входная частота
|
40 - 70 Гц
|
|
Диапазон входной частоты
|
40 - 70 Гц
|
|
Входной коэффициент мощности
|
≥ 0.99
|
|
Искажение входного тока
|
< 3 % (100% линейная нагрузка)
|
|
ВЫХОД
|
|
Число фаз (выход)
|
1/3 (настраивается)
|
|
Выходное напряжение
|
~380/400/415 В (линейное) / ~220/230/240 В (фазное)
|
|
Тип выходных разъемов
|
Клеммы
|
|
Искажение (линейная нагрузка)
|
≤ 1%
|
|
Искажение (нелинейная нагрузка)
|
≤ 5%
|
|
Перегрузочная способность инвертора
|
Нормальный / АКБ: <110% — 60 мин, 111–125% — 10 мин, 126–150% — 1 мин, >150% — 200 мс;
Байпас: >125% — без ограничений, 126–130% — 10 мин, 131–150% — 1 мин, 151–400% — 1 с, >400% — 200 мс
|
|
Форма выходного сигнала
|
Чистая синусоида
|
|
Время переключения
|
0 мс (сеть→АКБ), 0 мс (на байпас)
|
|
Диапазон напряжений байпаса
|
Верхний: +25% ÷ +10% (по умолчанию +15%), Нижний: -40% ÷ -10% (по умолчанию -20%)
|
|
АККУМУЛЯТОР И ЗАРЯД
|
|
Количество АКБ
|
40
|
|
Время зарядки
|
8 ч
|
|
ИНТЕРФЕЙС И ИНДИКАЦИЯ
|
|
USB
|
есть
|
|
RS232
|
есть
|
|
Smart Slot
|
есть
|
|
EPO
|
есть
|
|
ЖК-дисплей
|
да
|
|
Светодиодные индикаторы
|
Отказ сети, низкий заряд АКБ, перегрузка, общая авария, режим байпаса, режим АКБ
|
|
ЗАЩИТА И ОСОБЕННОСТИ
|
|
Совместная работа с генератором
|
да
|
|
Холодный старт
|
да
|
|
Защита от короткого замыкания
|
да
|
|
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
|
|
Рабочие температуры
|
0...+40 °C / хранение −40...+70 °C
|
|
Влажность
|
0–95% (без конденсации)
|
|
Уровень шума
|
< 65 дБА (на расстоянии 1 м)
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты (Ш×Г×В)
|
440 × 936 × 130 мм
|
|
Высота в U
|
3 U
|
|
Вес (без батарей)
|
29 кг
|
Комплект поставки
|
ИМПУЛЬС ФОРВАРД 3330 FV30331
|
1 шт.
|
|
Документация
|
1 шт.
|
-
Производитель:
ИМПУЛЬС
-
Под заказ:
да
-
