Описание ИМПУЛЬС ФОРВАРД 3310 FV10331

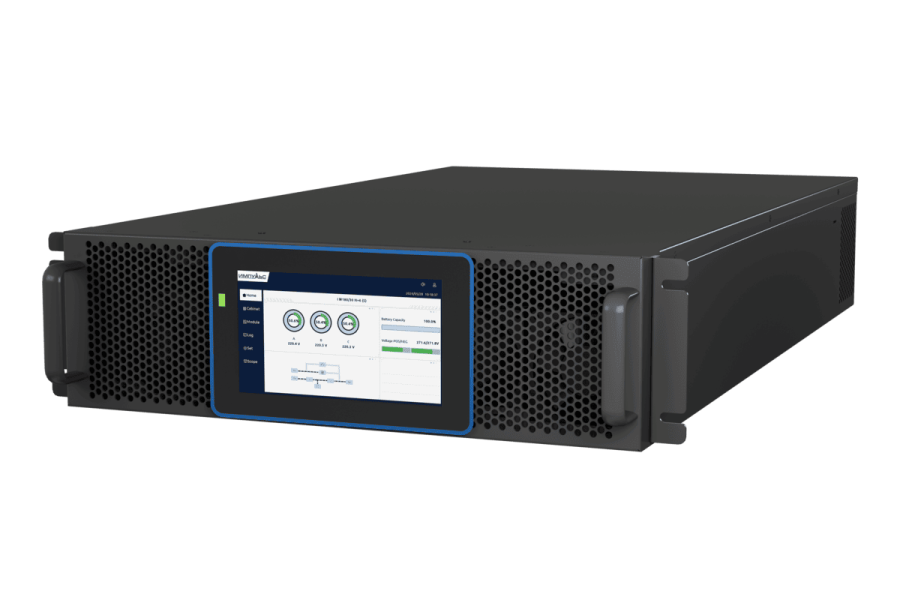

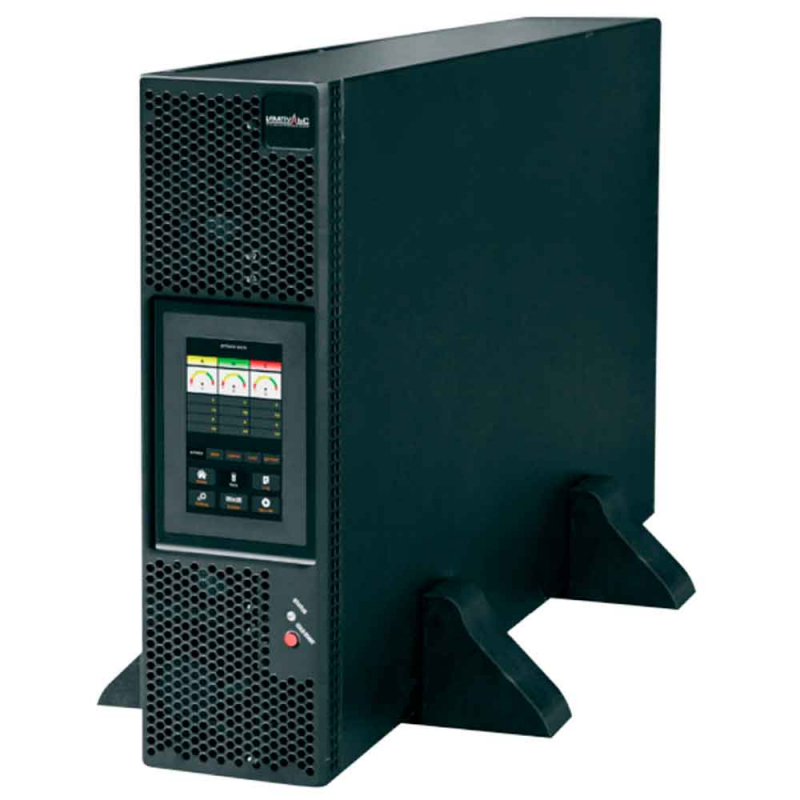

ИМПУЛЬС ФОРВАРД 3310 FV10331 ИБП мощностью 10 кВА \ 10 кВт производится по технологии онлайн (топология двойного преобразования). Гибкая конфигурация источника бесперебойного питания позволяет выбирать количество фаз: 3\1 или 3\3. Топология Online обеспечивает наилучшую защиту подключаемого к бесперебойнику оборудованию, от ФОРВАРД 3310 можно запитывать не только серверные и дата-центры, но и ответственные системы: банковское оборудование, системы охраны, контроля, наблюдения и другие ответственные нагрузки, чувствительные к качеству электроснабжения. Компактный корпус подходит как для стоечного (Rack), так и для вертикального монтажа (Tower). Внутри трёхфазного online ИБП ИМПУЛЬС ФОРВАРД 3310 установлен сигнальный процессор DSP, он обеспечивает полный контроль над бесперебойником и его состоянием. На передней панели установлен сенсорный дисплей 5.5 дюймов, с его помощью удобно выбирать режимы работы и отслеживать состояние оборудования. На задней панели установлена система активного охлаждения, её уровень шума на расстоянии в 1 м не превышает 65 дБ при 100% нагрузке. Также сзади расположены порты для подключения дополнительных возможностей: USB, SNMP, RS232, RS485, программируемый порт, сухие контакты, слоты для параллельного подключения ИБП. К ИМПУЛЬС ФОРВАРД 3310 подключается 40 свинцово-кислотных батарей, они монтируются отдельно от ИБП в стойку и поддерживают функцию «холодного» старта: включить ИБП без напряжения сети. Встроенная система интеллектуального управления батареями отслеживает состояние АКБ, контролирует процесс заряда и отслеживает состояние аккумуляторов. Это существенно увеличивает их срок службы и удешевляет обслуживание ИБП. Для увеличения времени автономной работы к ФОРВАРД 3310 можно подключить внешние батарейные модули.
Особенности ИМПУЛЬС ФОРВАРД 3310 FV10331
- Online ИБП
-
Фазы 3/1 или 3/3
-
Увеличение времени автономии
-
Rack/Tower
-
Сигнальный процессор DSP
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Мощность
|
10 000 ВА / 10 000 Вт
|
|
Двойной вход
|
Стандартно
|
|
Фазность
|
3 фазы + нейтраль + земля, 380/400/415 В (лин-лин)
|
|
Частота
|
50 / 60 Гц
|
|
Диапазон частот
|
40–70 Гц
|
|
Коэффициент нелинейных искажений по току (THDi)
|
<4% (линейная нагрузка)
|
|
БАЙПАС
|
|
Напряжение
|
380/400/415 В (лин-лин)
|
|
Частота
|
50 / 60 Гц
|
|
Диапазон напряжений
|
-40% … +25% (настраивается)
|
|
Диапазон частот
|
±1 Гц / ±3 Гц / ±5 Гц (настраивается)
|
|
Эффективность перегрузки
|
125% продолжительная работа; 130% - 10 мин; 150% - 1 мин; 400% - 1 сек
|
|
ВЫХОД
|
|
Напряжение
|
380/400/415 В (лин-лин)
|
|
Отклонения напряжения
|
1% для сбалансированной нагрузки; 1.5% для несбалансированной нагрузки
|
|
Частота
|
50 / 60 Гц
|
|
Отклонение частоты
|
±0.1%
|
|
Фактор мощности PF
|
1
|
|
Коэффициент нелинейных искажений по напряжению THDi
|
<1% линейная нагрузка; <5.5% нелинейная нагрузка
|
|
Крест-фактор
|
3:1
|
|
Перегрузка инвертора
|
110% - 1 час; 125% - 10 мин; 150% - 1 мин; >150% - 200 мсек
|
|
АККУМУЛЯТОРЫ
|
|
Напряжение
|
±240 В
|
|
Количество АКБ
|
40 шт.
|
|
Отклонения напряжения
|
±1%
|
|
Мощность заряда
|
до 20% от выходной активной мощности
|
|
Холодный старт
|
Стандартно
|
|
СИСТЕМА
|
|
КПД от сети
|
95%
|
|
КПД в ECO режиме
|
98%
|
|
КПД при работе от АКБ
|
94.5%
|
|
Индикация
|
ЖК-дисплей + светодиоды + клавиатура
|
|
Класс IP
|
IP20
|
|
Интерфейсы
|
RS232, RS485, программируемый порт, сухие контакты
|
|
Опции
|
Синхронизация двух независимых ИБП ФОРВАРД, SNMP карта, комплект для параллельной работы, USB
|
|
Температура эксплуатации / хранения
|
0–40°C / -40–70°C
|
|
Влажность
|
0–95% без конденсации
|
|
Высота над уровнем моря
|
до 1000 м, при 1000–2000 м уменьшение мощности на 1% каждые 100 м
|
|
Уровень шума
|
65 дБ при 100% нагрузки; 62 дБ при 45% нагрузки
|
|
Стандарты
|
IEC/EN 62040-1-1, IEC/EN 62040-2, IEC/EN 62040-3
|
|
МАССА И ГАБАРИТЫ
|
|
Размеры (ШхВхГ)
|
485 x 750 x 130 мм
|
|
Вес
|
25 кг
|
Комплект поставки
|
ИМПУЛЬС ФОРВАРД 3310 FV10331
|
1 шт.
|
|
Документация
|
1 шт.
|
