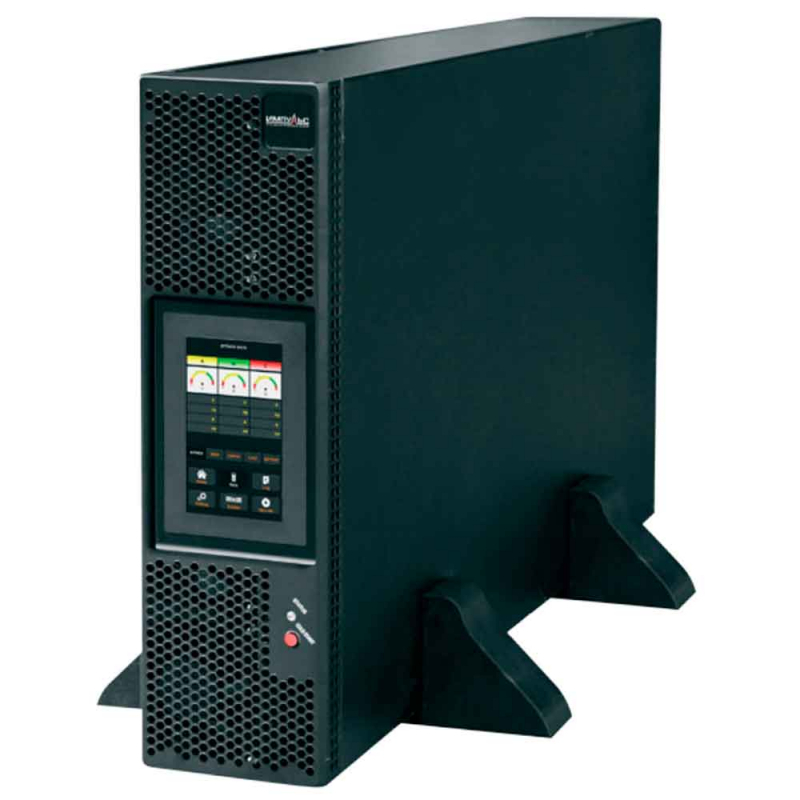

Описание ИМПУЛЬС ФОРВАРД 3115 FV15321
ИМПУЛЬС ФОРВАРД 3115 FV15321 ИБП, построенный по схеме двойного преобразования с полным цифровым управлением с применением цифровых сигнальных процессоров (DSP). Устройство обеспечивает стабильное и бесперебойное питание критичной нагрузки, чувствительной к прерыванию электропитания, скачкам и выбросам напряжения, наличию гармонических искажений сигнала и отклонений по частоте. Конфигурация с трехфазным входом и однофазным выходом обеспечивает при этом равномерное распределение мощности однофазной нагрузки по трем входным фазам питающей сети. Форм-фактор корпуса ИБП позволяет устанавливать устройство в стандартный телекоммуникационный шкаф (19’’).
Особенности ИМПУЛЬС ФОРВАРД 3115 FV15321
- Возможность подключения в параллель до 4х устройств
- Цифровая зарядка, настраиваемая от 1 до 5 А
- Возможность перенастройки ИБП на работу в режиме 1/1 (однофазный вход/однофазный выход) без снижения выходной мощности
- Трехуровневое преобразование выпрямителя и инвертора
- КПД в режиме online 95%
- Очень широкий диапазон входного напряжения
- Режим самотестирования
- Автоматическая регулировка скорости вращения вентиляторов
- Выходной коэффициент мощности = 1
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип ИБП
|
on-line
|
|
Номинальная мощность
|
15 кВА / 15 кВт
|
|
Фазы (вход/выход)
|
1/3 (настраивается) / 1
|
|
Входное напряжение
|
~ 380/400 В (линейное) / ~ 220/230 В (фазное)
|
|
Диапазон входного напряжения
|
~132 - 288 В
|
|
Входной коэффициент мощности
|
≥ 0.99
|
|
Выходное напряжение
|
~ 220/230/240 В (настраивается)
|
|
Выходной коэффициент мощности
|
1
|
|
Входная частота
|
40 - 70 Гц
|
|
Выходная частота
|
Нормальный режим: 45-55 (50 Гц), 55-65 (60 Гц); АКБ: 50/60 ±0.1%
|
|
Искажение напряжения (THD)
|
≤ 1% линейная; ≤ 3% нелинейная
|
|
Форма выходного сигнала
|
Чистая синусоида
|
|
Крест-фактор
|
3:1
|
|
Перегрузочная способность инвертора
|
105%-110% - 10 мин; 111%-125% - 1 мин; 126%-150% - 30 сек; >150% - 200 мсек; Байпас: 126%-130% - 5 мин; 131%-150% - 1 мин; >150% - 200 мсек
|
|
АККУМУЛЯТОРЫ
|
|
Тип подключаемых АКБ
|
внешние
|
|
Напряжение батареи
|
192 В
|
|
Количество АКБ
|
20
|
|
Зарядный ток
|
5 А
|
|
ИНТЕРФЕЙСЫ И УПРАВЛЕНИЕ
|
|
Интерфейс USB
|
есть
|
|
RS232
|
есть
|
|
Smart Slot
|
есть
|
|
EPO
|
есть
|
|
Светодиодные индикаторы
|
Отказ входной сети, низкий уровень заряда АКБ, перегрузка, общая авария, режим байпаса, режим АКБ
|
|
Время переключения
|
0 мс - с сети на АКБ, 0 мс - на байпас
|
|
ЗАЩИТА И ЭКСПЛУАТАЦИЯ
|
|
Защита от короткого замыкания
|
да
|
|
Совместная работа с генератором
|
да
|
|
Влажность
|
20 - 95% при 0...+40°C
|
|
Рабочие температуры
|
0...+40°C / -40...+70°C
|
|
Стабильность напряжения
|
±1%
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты, ШхГхВ
|
440х660х172 мм
|
|
Высота в U
|
4
|
|
Вес без батареи
|
23 кг
|
Комплект поставки
|
ИМПУЛЬС ФОРВАРД 3115 FV15321
|
1 шт.
|
|
Документация
|
1 шт.
|
-
Производитель:
ИМПУЛЬС
-
Под заказ:
да
-
