Описание Ippon Innova RT 3000 Online 2700W/3000VA (100019)
Ippon Innova RT 3000 Online 2700W/3000VA (100019) ИБП с двойной трансформацией входного напряжения (инвертор преобразовывает переменный ток в постоянный и обратно) отделяет подключенные устройства от электросети, обеспечивает напряжение в форме чистой синусоиды, защищает серверы и прочее дорогостоящее оборудование. Рассчитан на подключение до девяти устройств через разъемы 8×IEC 320 C13 и 1×IEC 320 C19 с питанием от сети и АКБ. Полная мощность ИБП — 3000 ВА, предельно допустимая нагрузка (активная мощность) — до 2700 Вт.
Режимы работы UPS: линейный, питание от АКБ, Bypass (от сети напрямую, через фильтры ИБП, без батарейной поддержки), ECO (от сети напрямую, через фильтры ИБП, с батарейной поддержкой), конвертера (фиксированная частота на выходе — 50/60 Гц), ожидание (без нагрузки).
Функции защиты ИБП и подключенных устройств
Постоянно функционирующие фильтры входного напряжения защищают подключенное оборудование от перегрузок при питании в линейном режиме, автоматического байпаса, питании от АКБ, от высоковольтных сетевых выбросов (764 Дж).
UPS питает устройства от электросети, если напряжение входа не выходит за границы 120–276 В при нагрузке 50 % и 176–276 В при нагрузке 100 %. При выходе за указанные границы или прекращении подачи тока от сети устройства переходят на резервное питание.
Дополнительные функции: «Холодный старт» — подключение ИБП исключительно на заряде батарей, аварийное отключение — EPO. Мощность устройства можно нарастить, подключив дополнительные батарейные модули (в комплект не включены).
Автономность
Для резервного питания ИБП оснащен шестью свинцово-кислотными батареями емкостью 9 А·ч. Переключение между режимами проходит без задержки. Длительность автономной работы:
- 30 % нагрузка — 22.8 мин.
- 50 % нагрузка — 12.1 мин.
- 70 % нагрузка — 6.9 мин.
- 100 % нагрузка — 3.5 мин.
После полной разрядки АКБ заряжаются до 90 % за 3 ч. Батареи при необходимости можно легко заменить.
Интерфейсы и управление

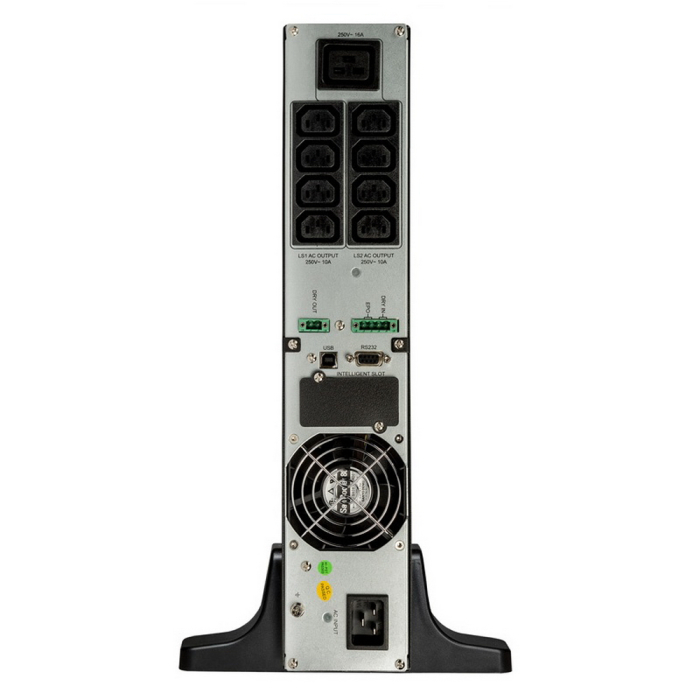

Интерфейсы связи — RS-232 и USB type B. Для контроля и управления предусмотрен сегментный поворотный LCD-дисплей с звуковыми сигналами, 2-цветной подсветкой и механическими кнопками для простого переключения режимов и демонстрации текущей информации о режиме, заряде батареи, напряжении входа и выхода, подключенных нагрузках, неисправностях. Для сбора данных предназначен универсальный слот для карт AS400 и SNMP. В комплект ИБП включен CD-диск с русифицированным ПО WinPower.

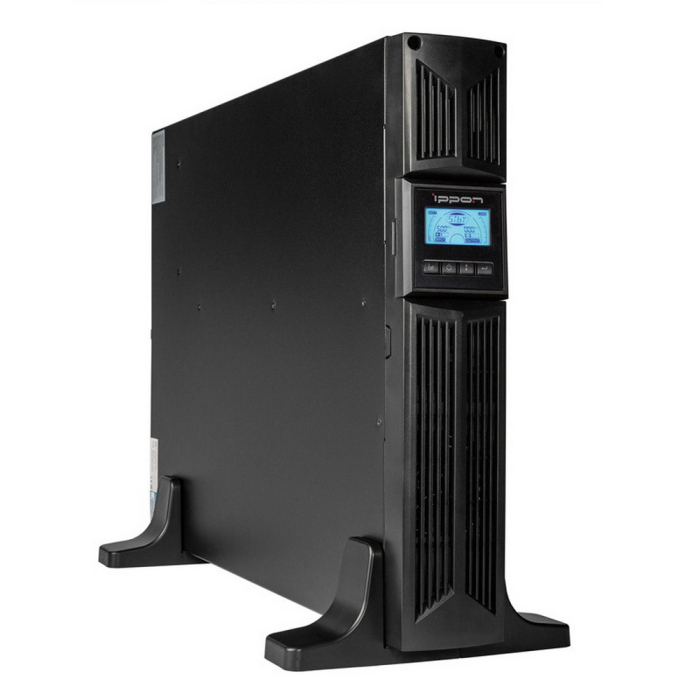

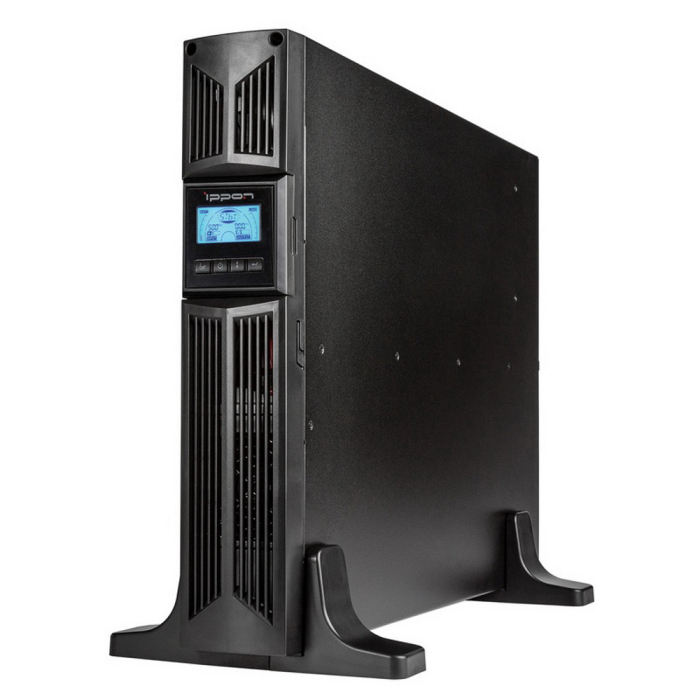

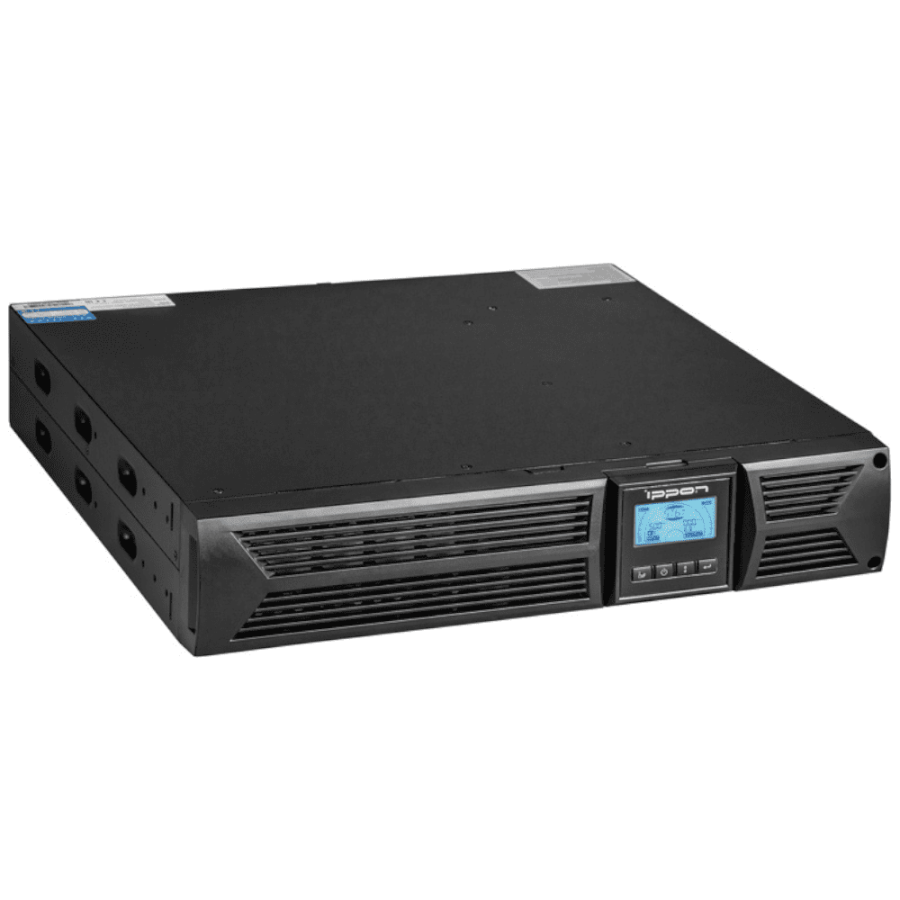

В комплектацию Innova RT 3000 дополнительно входят кабели питания 2×IEC, телефонный, USB, Com (RS-232). Монтаж возможен в горизонтальном и вертикальном положениях, доступно встраивание в стойку 19" (форм-фактор 2U Rackmount), комплект для монтажа в поставку не включен. UPS оборудован звуковой и световой сигнализацией. Охлаждение — воздушно-принудительное, шум < 50 дБ, IP20, габариты 438×86.5×604 мм, вес нетто — 28.8 кг.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Полная мощность
|
3000 ВА
|
|
Активная мощность
|
2700 Вт
|
|
Номинальное напряжение
|
220 В
|
|
Стабильность напряжения
|
+/- 1 %
|
|
Номинальная частота
|
50 или 60 Гц
|
|
Стабильность частоты
|
+/- 0.2 Гц
|
|
Форма напряжения
|
синусоидальный сигнал
|
|
Время переключения
|
0 мс.
|
|
Крест-фактор
|
≥ 3:1
|
|
Искажение напряжения
|
≤ 2%
|
|
Разъемы с питанием от батареи
|
IEC C13 — 8 шт.IEC C19 — 1 шт.
|
|
Автоматический байпас
|
есть
|
|
Механический байпас
|
---
|
|
Резервирование мощности
|
---
|
|
Вход
|
|
Номинальное напряжение
|
220 В
|
|
Диапазон напряжения при 50 % нагрузке
|
120–276 В
|
|
Диапазон напряжения при 100 % нагрузке
|
176–276 В
|
|
Диапазон частоты
|
45–65 Гц
|
|
Разъем питания
|
IEC C20
|
|
Батареи
|
|
Тип
|
необслуживаемые герметичные свинцово-кислотные
|
|
Установленные
|
12 В/9 А·ч × 6 шт.
|
|
Время автономной работы при 30% нагрузке
|
22.8 мин.
|
|
Время автономной работы при 50% нагрузке
|
12.1 мин.
|
|
Время автономной работы при 70% нагрузке
|
6.9 мин.
|
|
Время автономной работы при 100% нагрузке
|
3.5 мин.
|
|
Время заряда из состояния полного разряда
|
3 часа до 90% заряда
|
|
Возможность увеличения времени автономной работы
|
есть
|
|
Защита и фильтрация
|
|
От короткого замыкания
|
---
|
|
От перегрузки в линейном режиме
|
при нагрузке 100–102 % — долговременная работапри нагрузке 102–130 % — переключится в режим работы автоматического байпаса по истечении 12 с.при нагрузке 130–150 % — переключится по истечении 1.5 с.при нагрузке > 150 % — переключится по истечении 100 мс.
|
|
От перегрузки в режиме работы от батареи
|
при нагрузке 100–102 % — долговременная работапри нагрузке 102–130 % — выключится по истечении 12 с.при нагрузке 130–150 % — выключится по истечении 1.5 с.при нагрузке > 150 % — выключится по истечении 100 мс.
|
|
От перегрузки в режиме работы автоматического байпаса
|
при нагрузке < 130 % — долговременная работапри нагрузке 130–180 % — выключится по истечении 60 с.при нагрузке > 180 % — выключится незамедлительно
|
|
От высоковольтных выбросов
|
764 Дж
|
|
КПД
|
|
В линейном режиме
|
> 92 %
|
|
В режиме ECO
|
> 95 %
|
|
Средства связи, управления и администрирования
|
|
Связь с ПК
|
RS-232 и USB type B
|
|
Поддерживаемые ОС
|
Windows server 2003, 2008, 2012, SBS2011, XP, Vista/7/8/10, Linux, Linux AMD64, Sun Solaris 7/8/9/10, IBM Aix 4.3x/5.1x/5.2x/5.3x, HP-UX 11.x, FreeBSD, Unix Systems, MAC версии до 10.6, MAC 10.7
|
|
Интерфейс пользователя
|
многофункциональный графический ЖКИ с двухцветной подсветкой, кнопками управления и звуковым излучателем
|
|
Универсальный слот для опциональных карт
|
есть
|
|
Аварийное отключение питания (EPO)
|
есть
|
|
Сухие контакты (Dry Contact)
|
есть
|
|
Физические характеристики и свойства
|
|
Охлаждение
|
принудительное
|
|
Уровень создаваемого шума
|
<50 дБ
|
|
Тепловыделение при питании от сети
|
1020 BTU/ч
|
|
Тепловыделение при питании от батареи
|
1428 BTU/ч
|
|
Степень защиты оболочки
|
IP20
|
|
Условия эксплуатации
|
|
Диапазон температуры
|
0…+40 °C
|
|
Диапазон относительной влажности
|
0–95 % (без конденсации)
|
|
Диапазон высоты над уровнем моря
|
0–3000 м
|
|
Условия хранения
|
|
Диапазон температуры
|
-15…+50 °C
|
|
Диапазон относительной влажности
|
0–95 % (без конденсации)
|
|
Диапазон высоты над уровнем моря
|
0–15000 м
|
|
Размеры Ш×В×Г, мм
|
438×86.5×604 мм
|
|
Масса нетто
|
28.8 кг
|
|
Масса брутто
|
33 кг
|
|
Гарантия
|
24 мес.
|
Комплект поставки
|
ИБП
|
1 шт.
|
|
Кабель
|
1 шт.
|
|
Инструкция
|
1 шт.
|
