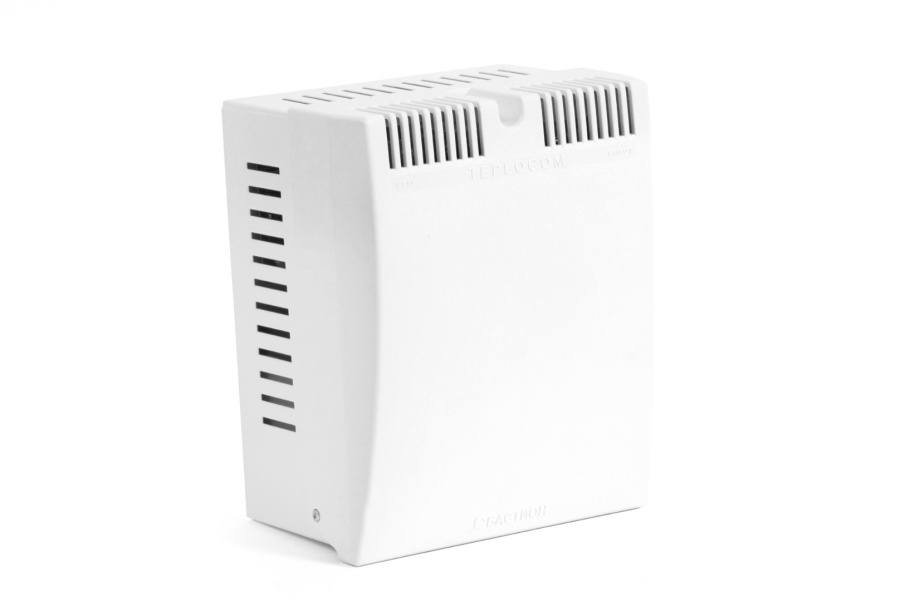

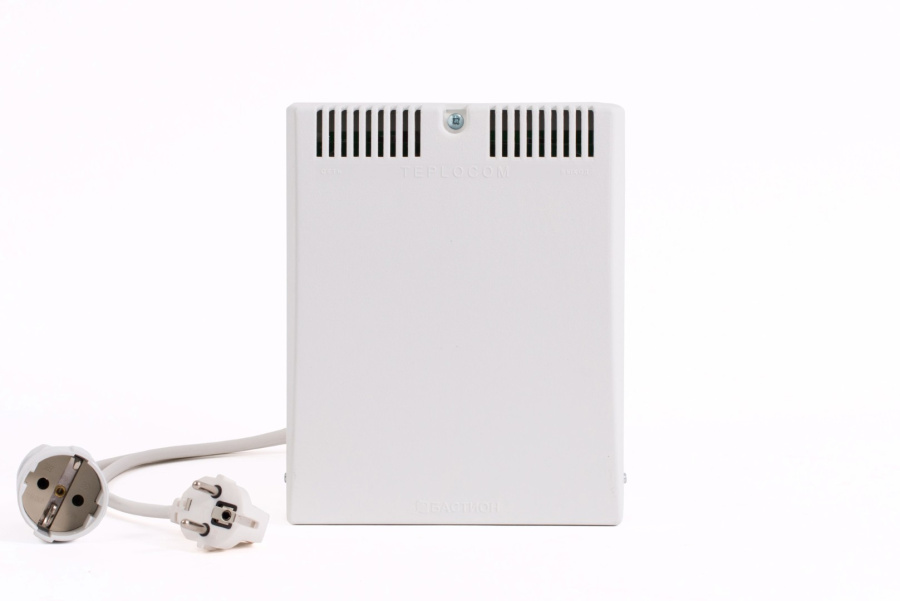

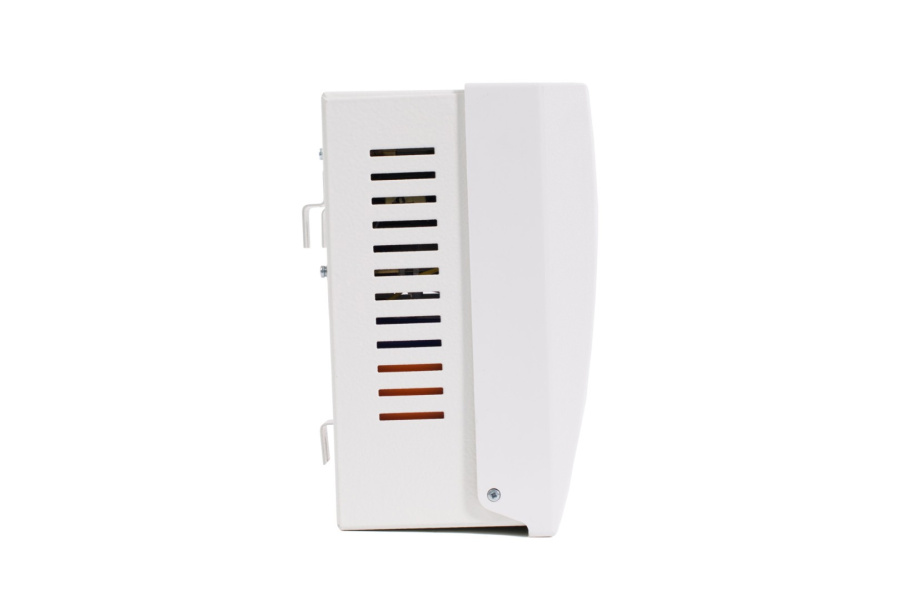

TEPLOCOM-100+ ИБП для циркуляционных насосов

Описание TEPLOCOM-100+

TEPLOCOM-100+ предназначен для бесперебойного электропитания оборудования систем теплоснабжения (циркуляционных насосов, электроклапанов, электроприводов) и другого оборудования мощностью до 100 ВА. Форма выходного напряжения – чистый синус, что обеспечивает корректную и долговременную работу насосов и других электроприводов. ИБП идеально подходит для обеспечения бесперебойным питанием внешних циркуляционных насосов в составе системы отопления, реализованной на базе энергонезависимых или твердотопливных котлов. Автоматический переход на резервное питание от АКБ при пропадании сети.

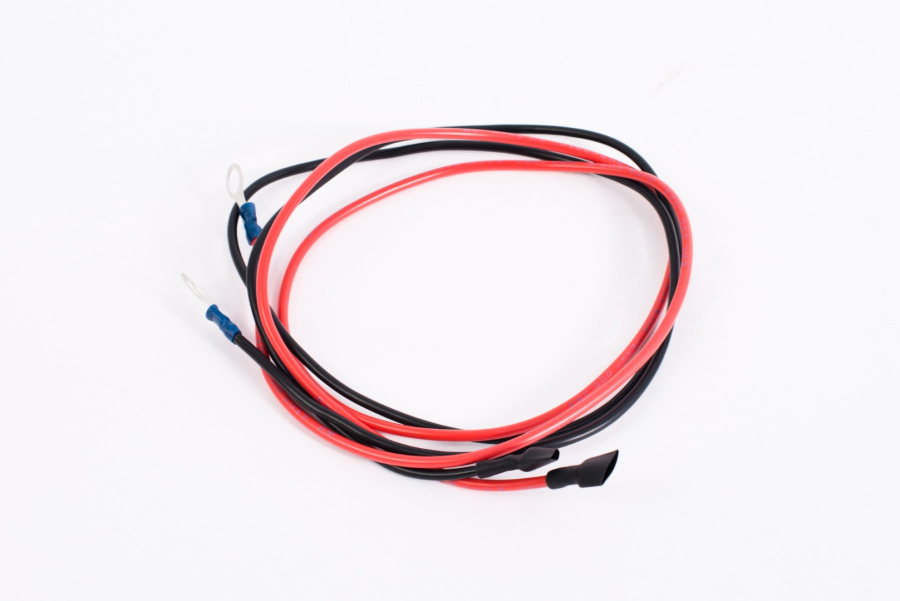

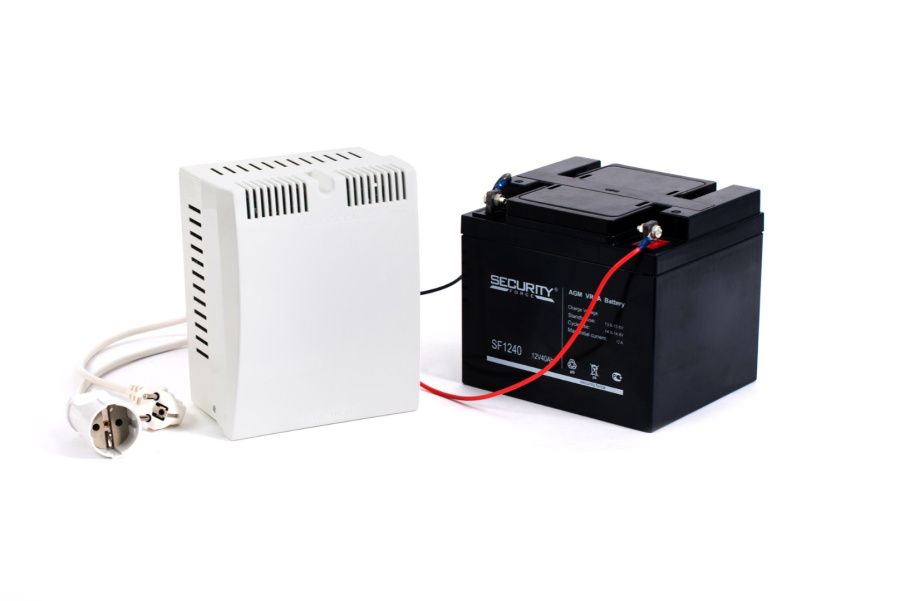

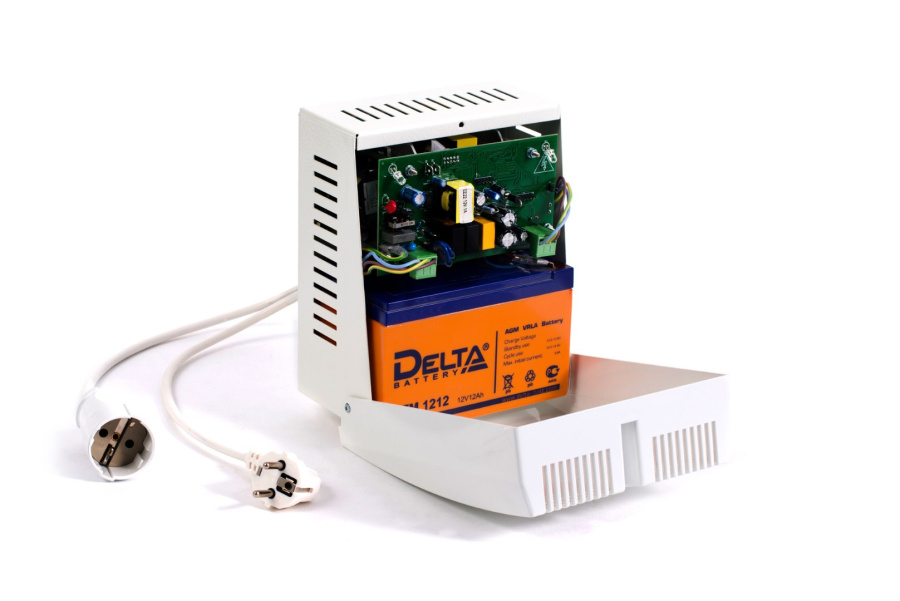

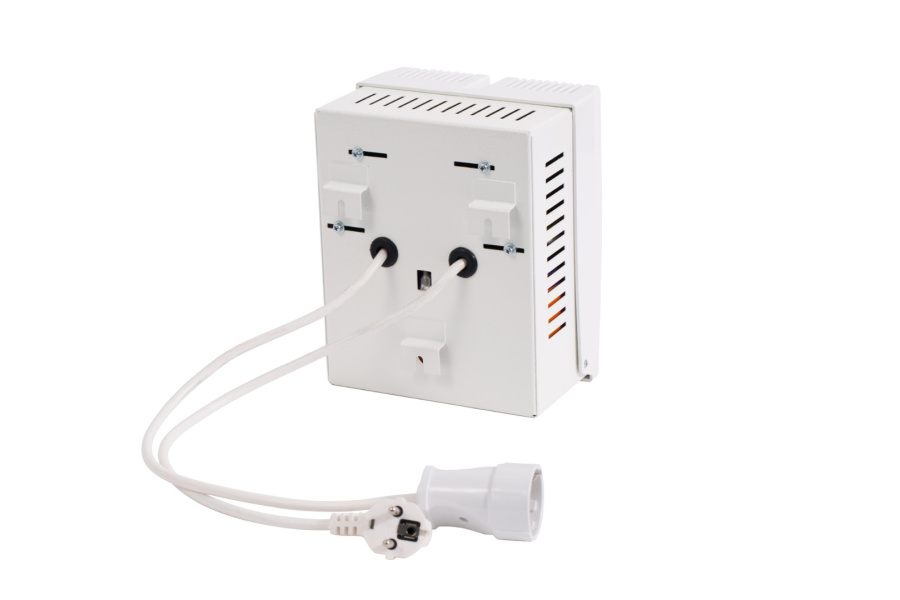

Металло-пластиковый корпус рассчитан под установку АКБ 12 Ач. Возможность подключения внешней аккумуляторной батареи ёмкостью до 65 Ач. Защита АКБ от глубокого разряда, оптимальный заряд АКБ, защита от перегрузки, индикация режимов работы, настенная установка.

Разработан с учётом специфики работы циркуляционных насосов.

Особенности TEPLOCOM-100+

• бесперебойное электропитание нагрузки 100 ВА, 220 В, 50 Гц;
• синусоидальная форма выходного напряжения;
• заряд АКБ при наличии напряжения питающей электросети;
• автоматический переход на питание от АКБ (не более 1 с.) при выходе напряжения питающей сети за пределы допустимого диапазона (см. п.3 таблицы) или при его отключении;
• автоматический переход с питания от АКБ на сетевое (не более 15 с.) при восстановлении напряжения питающей сети;
• защита АКБ от глубокого разряда;
• световая индикация наличия напряжения электрической сети;
• световая индикация перехода на резервное питание;
• режим «холодный пуск» для восстановления работоспособности изделия в отсутствии сети при подключении заряженной АКБ.

ТАБЛИЦА ПРИМЕРНОГО ВРЕМЕНИ РЕЗЕРВА, ЧАС

Ёмкость АКБ, Ач	Нагрузка, ВА
	50	100
7	1 ч	30 мин
12	2 ч	1 ч
17	3 ч.	1 ч 30 мин
26	4 ч	2 ч 20 мин
40	7 ч	3 ч 40 мин

Примечание: ориентировочное время резерва указано при следующих условиях:

• АКБ полностью заряжена;
• температура АКБ — +25 °С;
• фактическая ёмкость АКБ соответствует номиналу, указанному на АКБ.

Указано время для НЕПРЕРЫВНОГО режима работы. В циклическом режиме работы время увеличится пропорционально.

Время работы в значительной степени может отличаться от полученных значений, в зависимости от типа производителя АКБ, а также от остаточной ёмкости АКБ.

Технические характеристики

1	Максимальная мощность полная, ВА		100
2	Максимальная мощность активная, Вт		80
3	Напряжение питающей сети 220 В, частотой 50±1 Гц  с пределами изменения, В		185…242
4	Характеристики выходного напряжения в режиме «РЕЗЕРВ» (питание от АКБ)		220В+10%...220В-15%; 50Гц±1%
5	Форма выходного напряжения		Cинус
6	Время включения изделия и переключения из режима питания от АКБ «РЕЗЕРВ» в режим питания от сети		15
7	Время переключения из режима питания от сети«ОСНОВНОЙ» в режим питания от АКБ «РЕЗЕРВ», сек., не более		1
8	Напряжение АКБ при котором отключается нагрузка в режиме «РЕЗЕРВ», В		10,5…11,0
9	Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более		10
10	Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
11	Рекомендуемая ёмкость АКБ, Ач		12*
12	Количество АКБ, шт.		1
13	Ток заряда АКБ, А, не более		1,2
14	Габаритные размеры ШхГхВ, не более, мм	без упаковки	170х136х210
		в упаковке	175х140х215
15	Масса, НЕТТО (БРУТТО), кг, не более		1,4 (1,6)
16	Степень защиты оболочкой по ГОСТ 14254-96		IP20
17	Содержание драгоценных металлов и камней		нет
