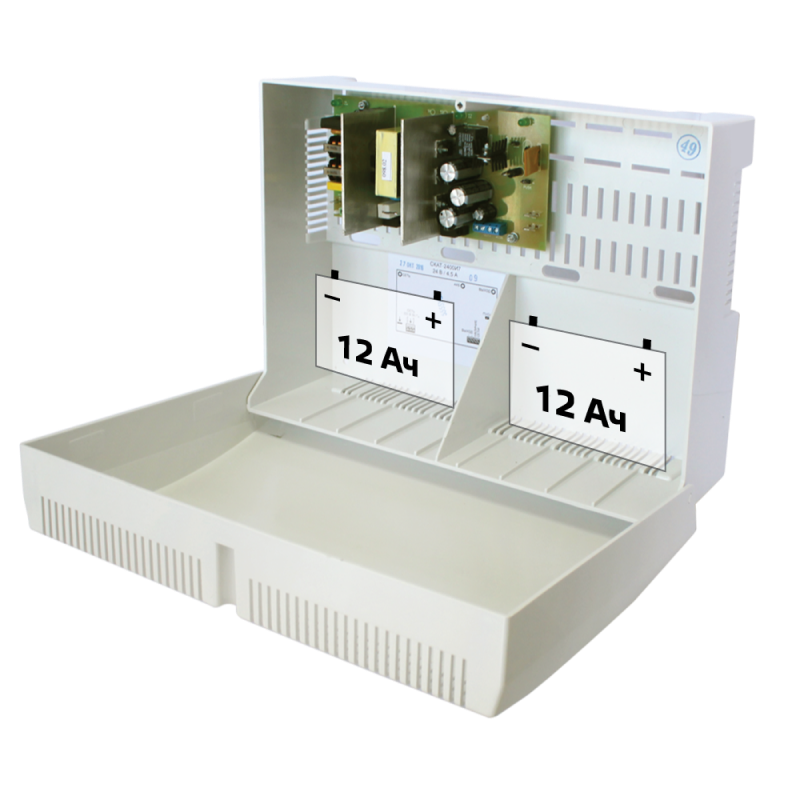

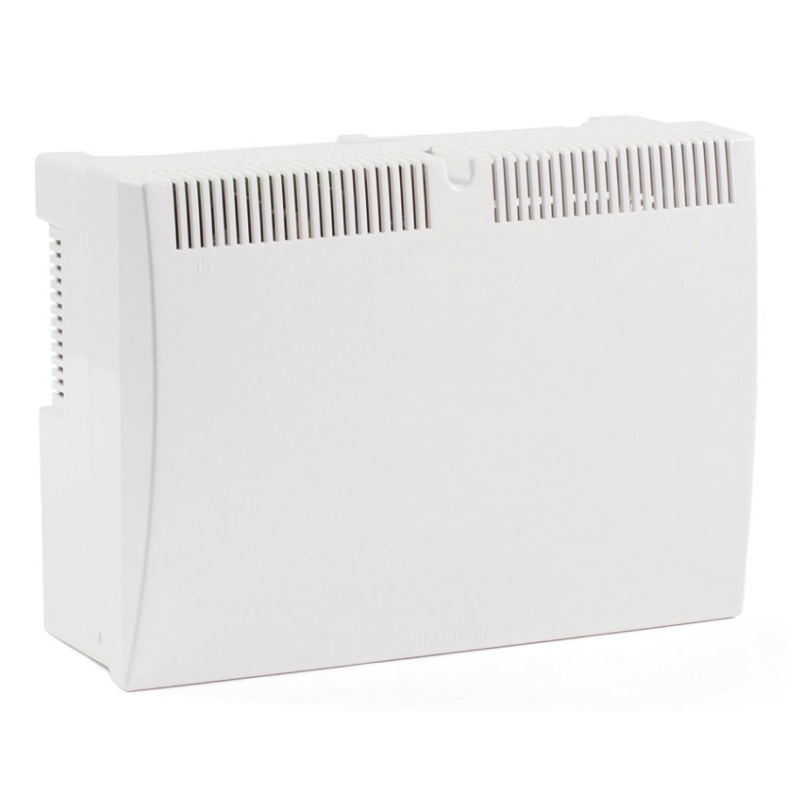

Описание Bastion РАПАН-24/3
Bastion РАПАН-24/3 Резервированный источник вторичного питания рассчитан на устройства постоянного тока с номинальным напряжением 24 В. Соответствует ГОСТ Р 53325-2012. Номинальный ток суммарной нагрузки — 2.5 А. Максимальный кратковременный (5 с.) ток нагрузки в основном режиме — 3.5 А. Энергопотребление от сети (без АКБ и нагрузки) — 5 ВА.
Bastion РАПАН-24/3 служит для электропитания нагрузки от сети, при её наличии, и от аккумуляторной батареи в отсутствии сети. Изделие рассчитано на круглосуточный режим работы и предназначено для эксплуатации в закрытых помещениях.
Особенности Bastion РАПАН-24/3
- световая индикация наличия напряжения электрической сети;
- световая индикация наличия выходного напряжения;
- питание нагрузки стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети, режим «Основной»;
- резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы (режим «РЕЗЕРВ»);
- автоматический переход на резервное питание от АКБ при отключении электрической сети;
- контроль наличия АКБ;
- оптимальный заряд АКБ при наличии напряжения в электрической сети, согласно п. 4 таблицы;
- защита АКБ от глубокого разряда;
- защита от переполюсовки клемм АКБ;
- электронная защита от короткого замыкания клемм АКБ;
- защита от короткого замыкания на выходе с отключением выходного напряжения;
- автоматическое восстановление выходного напряжения после устранения причины замыкания в режиме «ОСНОВНОЙ»;
- защита нагрузки от аварии изделия;
- выдача информационного сообщений «НАЛИЧИЕ СЕТИ» посредством переключения контактов реле;
- режим «ХОЛОДНЫЙ ПУСК» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».
Технические характеристики
|
Общие
|
|
Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В
|
175…245
|
|
Выходное напряжение постоянного тока (Как при наличии, так и при отсутствии напряжения сети), В
|
20…28*
|
|
Номинальный ток нагрузки, А
|
0…2,5
|
|
Ток заряда АКБ стабилизированный, А
|
0,45…0,65
|
Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при
заряженной АКБ, кратковременно (5 сек.), А
|
3,5
|
|
ВНИМАНИЕ! Длительное потребление тока более 3 А недопустимо
|
|
Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В
|
21…22
|
|
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более
|
40
|
|
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более
|
5
|
|
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
|
|
Рекомендуемая ёмкость АКБ, Ач
|
7-12
|
|
Количество АКБ, шт.
|
2
|
|
Характеристики релейного выхода
|
напряжение, В, не более
|
60
|
|
ток, мА, не более
|
50
|
|
Сечение провода, зажимаемого в клеммах колодок, мм2, не более
|
«ВЫХОД» и «НАЛИЧИЕ СЕТИ»
|
1,5
|
|
«СЕТЬ»
|
2,5
|
|
Диапазон рабочих температур, °С
|
-10…+40
|
|
Относительная влажность воздуха при 25 °С, %, не более
|
95
|
|
ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
|
|
Степень защиты оболочкой по ГОСТ 14254-96
|
IP20
|
|
Габаритные размеры ШхГхВ, не более, мм
|
без упаковки
|
333х240х134
|
|
в упаковке
|
350х247х140
|
|
Масса, НЕТТО (БРУТТО), кг, не более
|
1,0 (1,3)
|
|
Гарантия
|
1,5 года
|
Комплект поставки
|
Блок
|
1 шт.
|
|
Комплект перемычек
|
1 шт.
|
|
Документация
|
1 шт.
|
