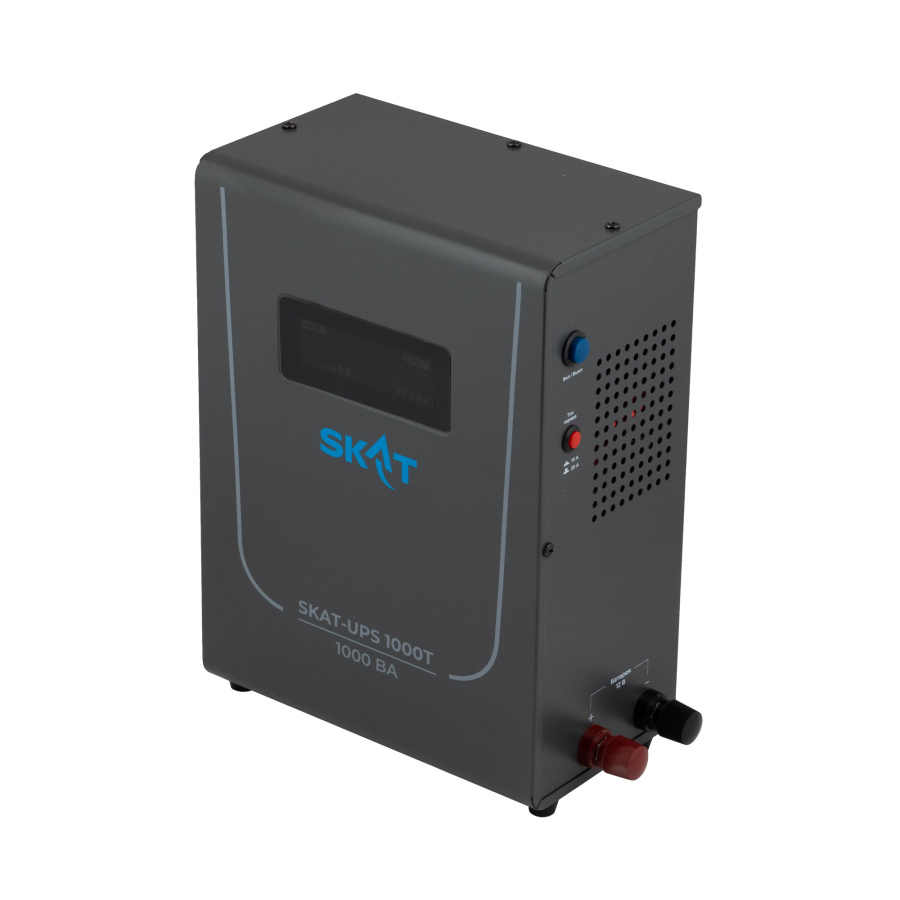

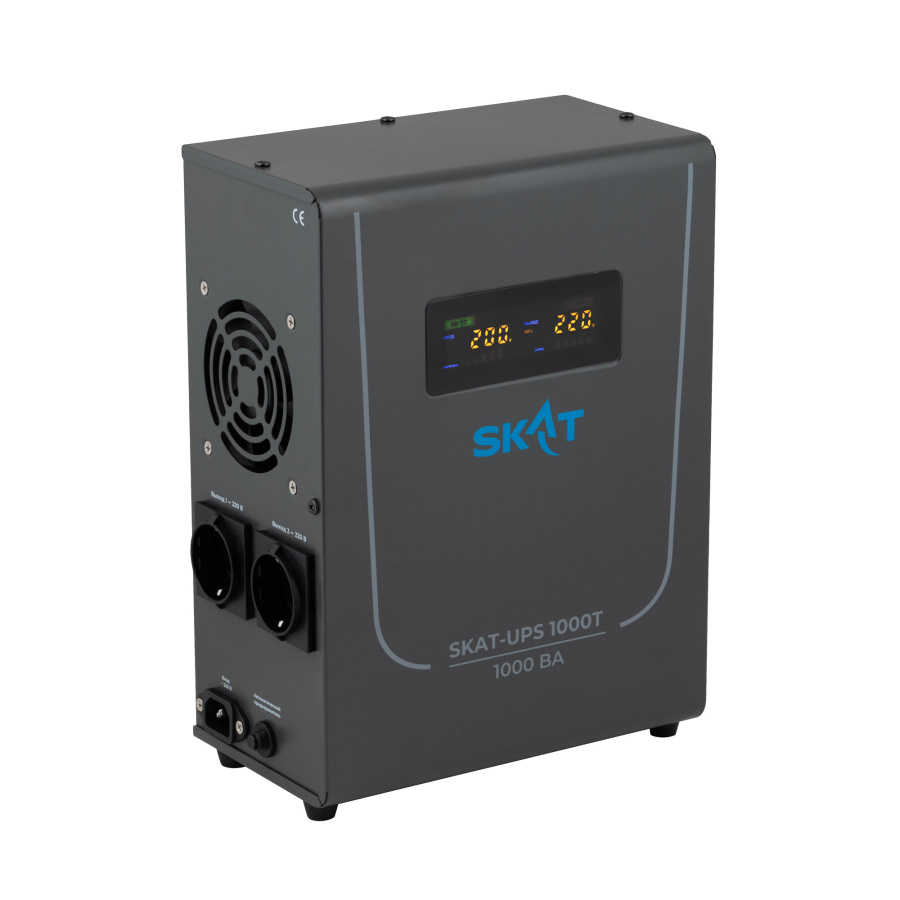

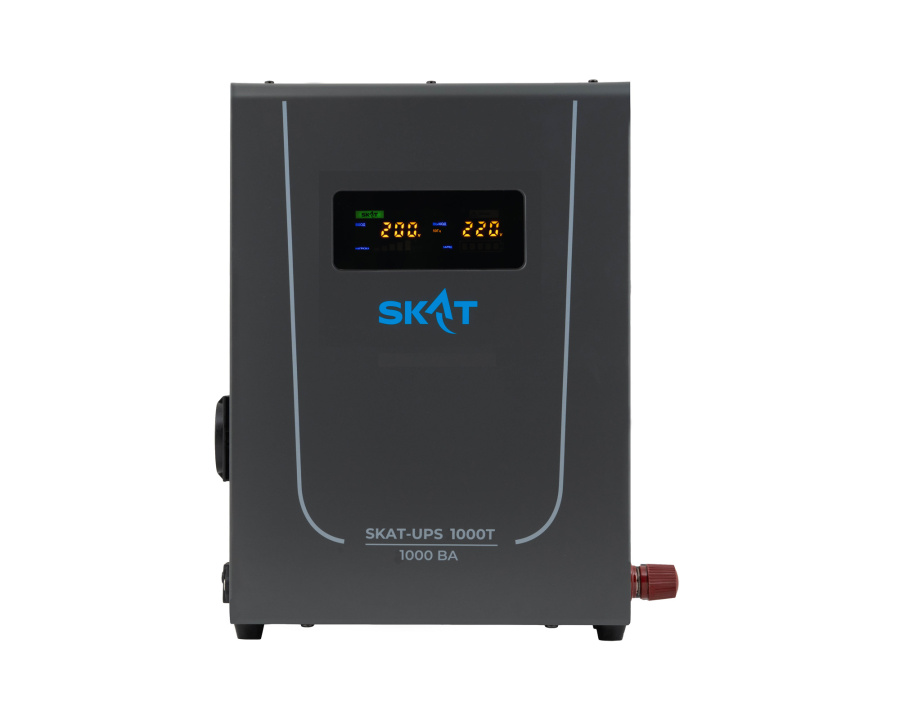

Описание Бастион SKAT-UPS 1000T 4546
Бастион SKAT-UPS 1000T 4546 ИБП - это линейно-интерактивный источник бесперебойного питания, разработанный для обеспечения надежного электроснабжения отопительных котлов и другого чувствительного оборудования. В случае отключения электроэнергии устройство автоматически переключается на питание от подключённых к нему аккумуляторных батарей, обеспечивая стабильное и продолжительное электропитание.
ИБП серии SKAT-UPS T эффективно защищает оборудование от перепадов напряжения, коротких замыканий и других сбоев в электросети, предотвращая возможные поломки и продлевая срок службы подключённой техники.
Особенности Бастион SKAT-UPS 1000T 4546
- Защита АКБ. Интеллектуальная функция защиты предотвращает глубокий разряд (<10,5 В) и переполюсовку АКБ, продлевая срок службы и обеспечивая безопасность эксплуатации
- Стабилизация. Точность стабилизации выходного напряжения ±3% в режиме «РЕЗЕРВ» и ±10% в режиме «ОСНОВНОЙ».
- Автономность. Встроенный функционал автоматического перехода на резервное питание и возможность подключения внешней АКБ позволяют значительно увеличить продолжительность автономной работы.
- Безопасность. Многоуровневая защита от короткого замыкания, перегрузки, перегрева и скачков напряжения.
- Мгновенное переключение. Бесперебойный переход между сетевым и аккумуляторным режимами за 4 мс (менее 1 периода синусоиды). Алгоритм адаптирован для котлов с насосами и электроникой управления.
- Фильтрация. Устройство эффективно подавляет импульсные высоковольтные и высокочастотные помехи, обеспечивая чистое питание подключённых потребителей.
- Функция выбора мощности токозаряда. Позволяет обеспечить оптимальный выбор АКБ и продлить срок его службы.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Номинальное входное напряжение (Uном), В
|
220
|
|
Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, режим «ОСНОВНОЙ», В
|
140...275
|
|
Диапазон допустимой частоты входного напряжения без перехода в режим «РЕЗЕРВ» (автоматическое определение входной частоты), Гц
|
45...65
|
|
Номинальная мощность
|
Полная, ВА
|
1000
|
|
Активная, Вт
|
800
|
|
Максимальный входной ток, А
|
8,16
|
|
Характеристики выходного напряжения
|
в режиме «ОСНОВНОЙ»
|
195…245В с частотой сети (50...60Гц)
|
|
в режиме «РЕЗЕРВ»
|
220В±3%; 50Гц±0,2%
|
|
Форма выходного напряжения
|
чистая синусоида
|
|
Время переключения из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ», не более, мс
|
4
|
|
КПД при номинальной нагрузке, не менее, %
|
режим «ОСНОВНОЙ»
|
98
|
|
режим «РЕЗЕРВ»
|
95…98
|
|
Точность стабилизации выходного напряжения, %,
|
режим «ОСНОВНОЙ»
|
±10
|
|
режим «РЕЗЕРВ»
|
±3
|
|
Тип АКБ: Внешние свинцово-кислотные необслуживаемые (AGM), номинальным напряжением 12 В
|
|
Рекомендуемая емкость АКБ, не менее, А·ч
|
40
|
|
Максимальная суммарная ёмкость АКБ, не менее, А·ч
|
200
|
|
Количество АКБ, шт.
|
1
|
|
Номинальное напряжение АКБ, В
|
12
|
|
Максимальный ток заряда АКБ, не более, А
|
20
|
|
Уровень шума, не более, дБ
|
50
|
|
Способ охлаждения
|
Воздушное конвекционное и принудительное
|
|
Температура эксплуатации, °С
|
0…+40
|
|
Атмосферное давление, кПа
|
84…106,7
|
|
Относительная влажность воздуха при +35°С, %, без конденсации, не более
|
90
|
|
Степень защиты оболочкой по ГОСТ 14254-2015
|
IP20
|
|
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
|
|
Габаритные размеры с упаковкой (ШхВхГ), не более, мм
|
400х330х205
|
|
Габаритные размеры без упаковки (ШхВхГ), не более, мм
|
232х311х131
|
|
Масса, БРУТТО, кг, не более
|
8,5
|
Таблица времени резерва
|
Емкость АКБ, Ач
|
Нагрузка, ВА
|
|
100
|
200
|
300
|
400
|
500
|
600
|
700
|
800
|
|
26
|
2 ч 30 мин
|
1 ч 10 мин
|
45 мин
|
35 мин
|
30 мин
|
20 мин
|
20 мин
|
15 мин
|
|
40
|
3 ч 50 мин
|
1 ч 50 мин
|
1 ч 15 мин
|
55 мин
|
45 мин
|
35 мин
|
30 мин
|
25 мин
|
|
65
|
6 ч 15 мин
|
3 ч 5 мин
|
2 ч
|
1 ч 30 мин
|
1 ч 15 мин
|
1 ч
|
50 мин
|
45 мин
|
|
100
|
9 ч 35 мин
|
4 ч 45 мин
|
3 ч 10 мин
|
2 ч 20 мин
|
1 ч 55 мин
|
1 ч 35 мин
|
1 ч 20 мин
|
1 ч 10 мин
|
|
120
|
11 ч 30 мин
|
5 ч 40 мин
|
3 ч 50 мин
|
2 ч 50 мин
|
2 ч 15 мин
|
1 ч 55 мин
|
1 ч 35 мин
|
1 ч 25 мин
|
|
150
|
14 ч 45 мин
|
7 ч 20 мин
|
4 ч 45 мин
|
3 ч 30 мин
|
2 ч 55 мин
|
2 ч 20 мин
|
2 ч
|
1 ч 45 мин
|
|
200
|
19 ч 15 мин
|
9 ч 30 мин
|
6 ч 20 мин
|
4 ч 45 мин
|
3 ч 50 мин
|
3 ч 10 мин
|
2 ч 40 мин
|
2 ч 20 мин
|
Комплект поставки
|
Наименование
|
Количество
|
|
Источник бесперебойного питания SKAT UPS-T
|
1 шт.
|
|
Руководство по эксплуатации
|
1 экз.
|
|

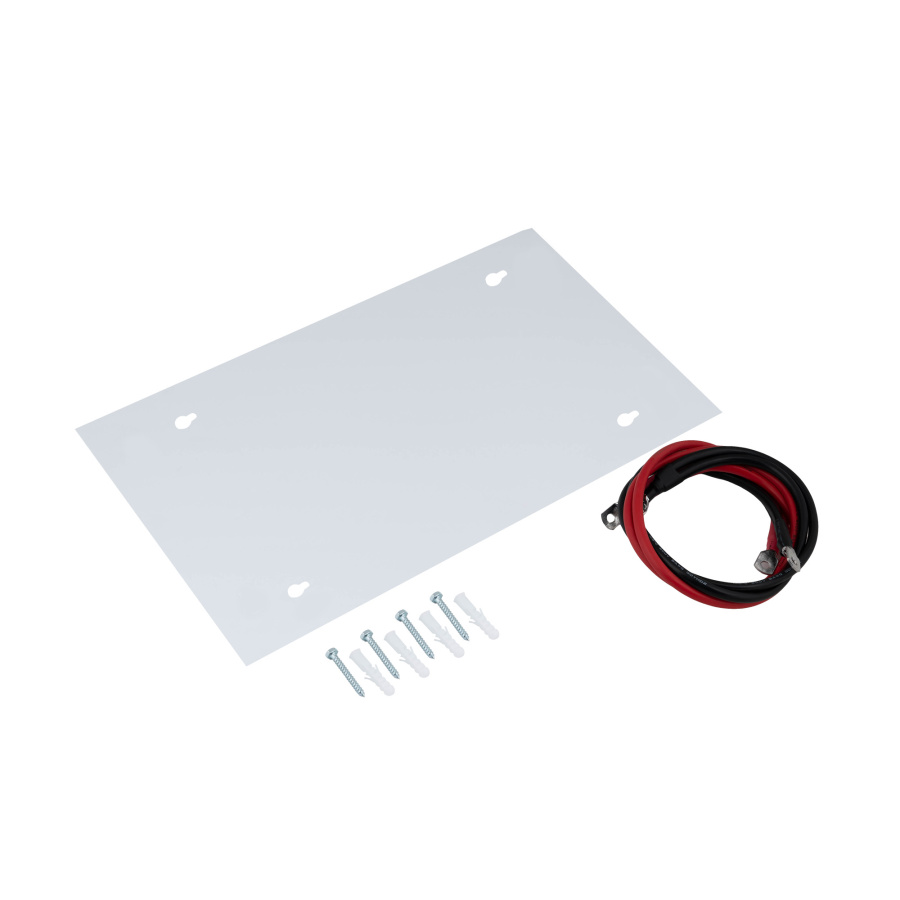

Комплект крепежа
|
1шт.
|
|
Упаковка
|
1 шт.
|
