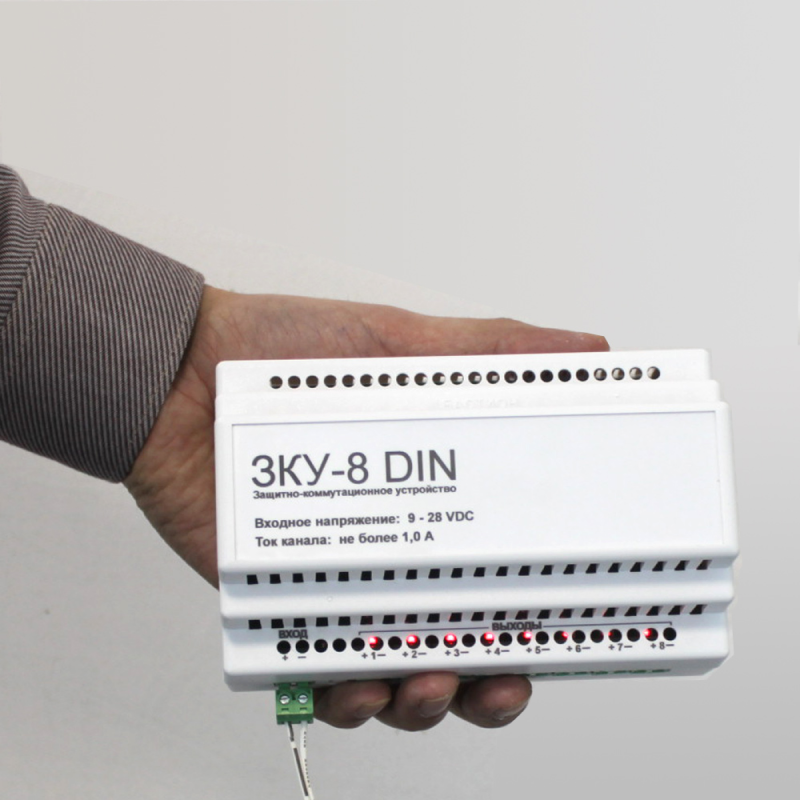

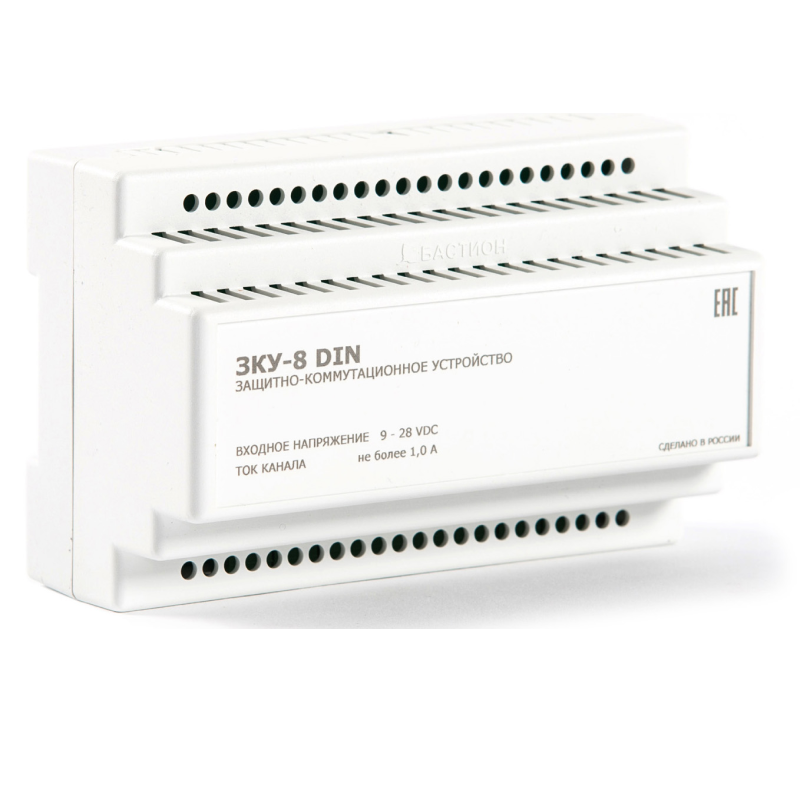

Bastion ЗКУ-8 DIN Защитно-коммутационное устройство для коммутации и защиты от КЗ линии питания 9...28 В, 8 каналов по 1 А быстроразъёмные клеммы для удобства монтажа самовосстанавливающиеся предохранители в каждом канале, индикация по каждому каналу. Малогабаритный корпус на DIN-рейку.

При использовании проводов большой протяжённости и малого сечения на выходе линии мы получаем реальное напряжение, которое может оказаться непригодным для питания тех или иных приборов, может возникнуть ситуация, когда, например, при коротком замыкании (КЗ) в конце такого длинного шлейфа питания не произойдёт перегорания выходного предохранителя источника питания. При этом источник будет работать, в основном, на нагрев провода. Этими причинами объясняется нецелесообразность разводки питания извещателей и прочих приборов ОПС с помощью индивидуальных длинных проводов малого сечения. Более того, если от ИВЭПРа отходит разветвлённая шина питания, то весьма затруднительно определить, в какой именно ветви шины произошло КЗ.

Для избежания подобных неприятностей, особенно на объектах с большой насыщенностью аппаратурой ОПС, рекомендуется применение так называемых защитно-коммутационных устройств (ЗКУ). ЗКУ целесообразно располагать в местах концентрации извещателей. К примеру, источник резервированного питания может располагаться при входе на этаж или в специально выделенном помещениии, а при входах в отдельные группы помещений размещаются ЗКУ.

Преимущества

компактные габариты
индикация состояния каждого канала

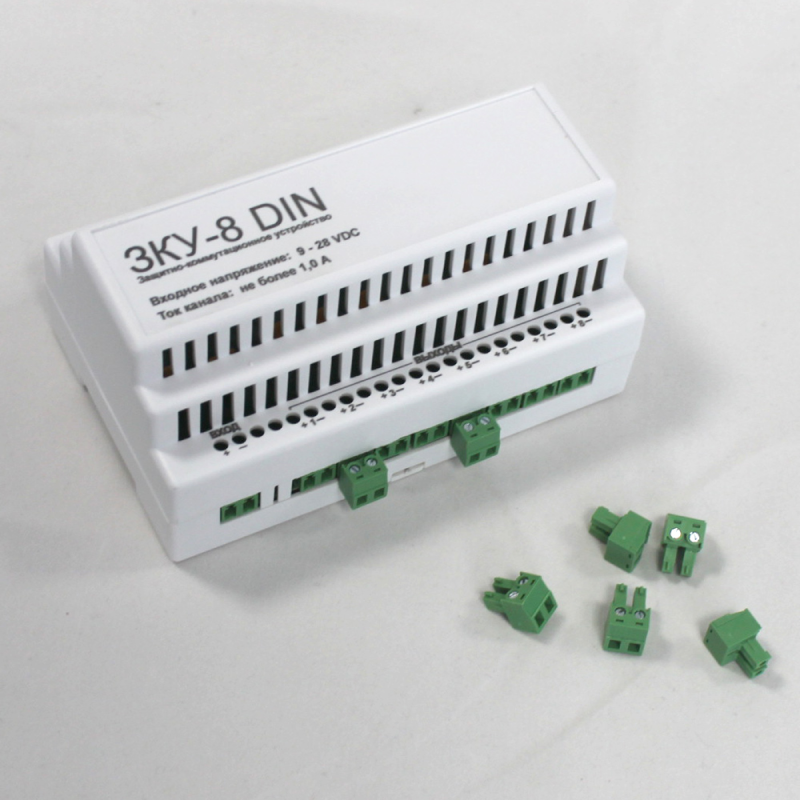

съёмные клеммы

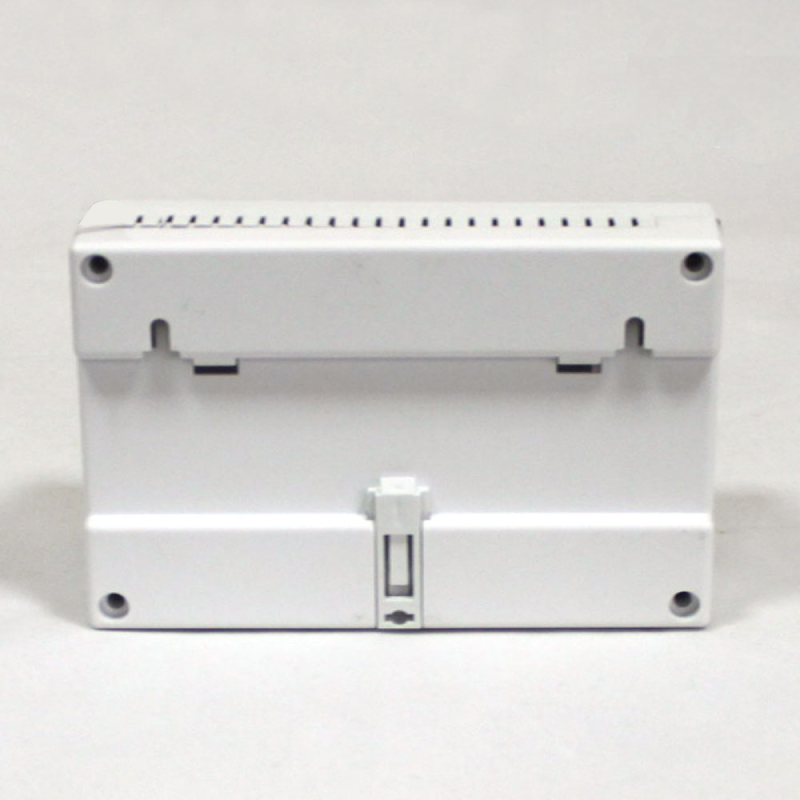

удобный монтаж на DIN-рейку либо винты

Особенности Bastion ЗКУ-8 DIN

защита участков шлейфов питания;
индикация сработавшего предохранителя;
индикация наличия напряжения на главной шине питания;
внешняя светодиодная индикация состояния групп и внутренняя индикация состояния каналов;
индикация каналов можно включать только на время обслуживания;
каждый канал имеет свой самовосстанавливающийся предохранитель;
индикация аварийного состояния.

Технические характеристики

Общие
Входное напряжение, В		9…28
Потребляемый ток без нагрузки, мА, не более		19
Число выходных каналов, шт		8
Ток каждого канала, А, не более		1
Сечение провода, зажимаемого в клеммах колодок, мм²		1,5
Диапазон рабочих температур, °С		-10…+40
Относительная влажность воздуха при 25°С, %, не более		80
Степень защиты оболочкой по ГОСТ 14254-96		IP20
Габаритные размеры ШхГхВ, не более, мм	без упаковки с колодками	140х100х70
	в упаковке	150х105х75
Масса, НЕТТО (БРУТТО), кг, не более		0,15 (0,19)
Гарантия		5 лет
