Описание Штиль MBS-03

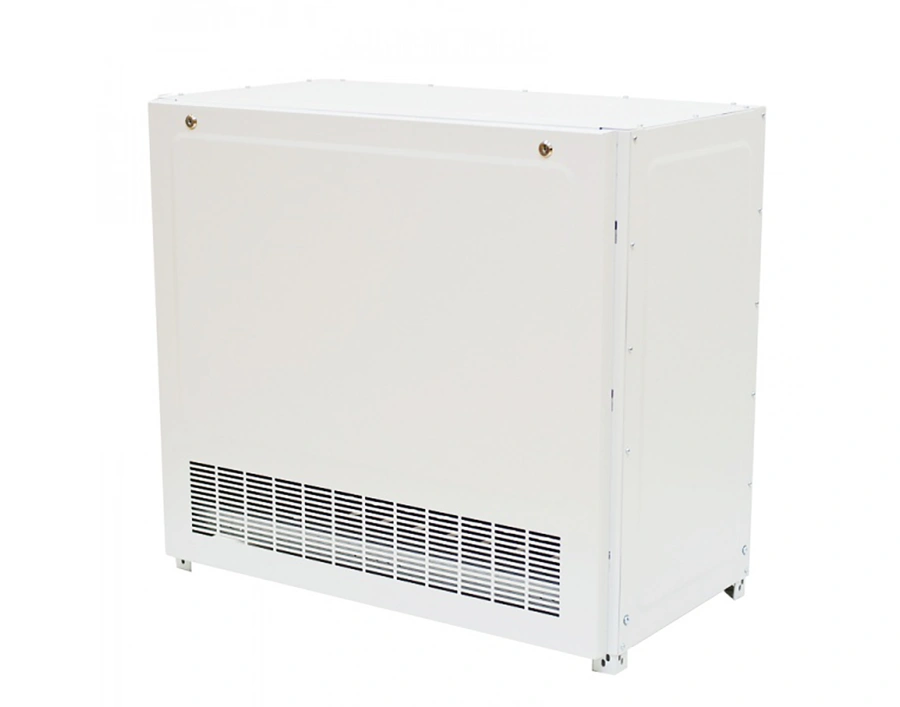

Штиль MBS-03 Модульный батарейный стеллаж MBS-03 разработан для совместного применения с моделями однофазных ИБП «Штиль» серии «ST» напольного исполнения мощностью 1-3 кВА. Устройство представляет собой закрытый съемными защитными панелями сборно-разборный металлический каркас, позволяющий компактно размещать аккумуляторные батареи для обеспечения требуемого времени автономной работы ИБП. Симметричная конструкция и доступ к аккумуляторным батареям с каждой стороны позволяет наиболее оптимально устанавливать стеллаж с учетом геометрии помещения и габаритов предоставленного для установки места. Также конструкция имеет возможности масштабирования как в высоту, так и в ширину/глубину.
Батарейный стеллаж MBS-03 обладает следующей вместимостью (ёмкость и количество устанавливаемых АБ 12 В):
Стеллаж подключается к ИБП с помощью батарейного кабеля TD50A-TD50A.
Рекомендуется дополнительная установка совместно со стеллажом модуля защиты батарей «Штиль» серии BPM с автоматическим выключателем или предохранителем аккумуляторных батарей.
Технические характеристики
|
ОБЩИЕ ХАРАКТЕРИСТИКИ
|
|
Тип аксессуара
|
Батарейные стеллажи
|
|
Исполнение
|
Сборно-разборная конструкция, закрытая со всех сторон съемными защитными панелями
|
|
Форм-фактор
|
Напольный
|
|
Совместимость
|
Однофазные ИБП серии ST
|
|
Число фаз совместимого ИБП
|
1 в 1, 3 в 1
|
|
Страна производитель
|
Россия
|
|
АККУМУЛЯТОРНЫЕ БАТАРЕИ
|
|
Тип аккумуляторных батарей
|
Герметичные, необслуживаемые, свинцово-кислотные
|
|
Наличие встроенных батарей
|
Нет
|
|
Количество устанавливаемых АБ 12 В
|
8 шт.
|
|
Емкость устанавливаемых АБ
|
65 / 90 / 100 Ач
|
|
Защита АБ
|
Дополнительно устанавливается модуль защиты батарей серии BPM
|
|
ПОДКЛЮЧЕНИЕ
|
|
Схема подключения
|
ИБП – модуль защиты батарей BPM – батарейный стеллаж MBS
|
|
Тип разъема для подключения к ИБП
|
Модуль BPM крепится болтами или винтами М6; соединение с ИБП кабелем с разъемами TD50A
|
|
НАДЕЖНОСТЬ И УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Диапазон рабочей температуры
|
от 0 до +40 °C (рекомендуемая для АБ: +20…+25 °C)
|
|
Температура хранения
|
от -20 до +40 °C
|
|
Относительная влажность
|
от 0 до 95 % (без конденсата)
|
|
Гарантийный срок
|
24 месяца
|
|
Цвет корпуса
|
Серый
|
|
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Количество полок для АБ
|
2 (стальные перфорированные)
|
|
Грузоподъёмность одной полки
|
240 кг
|
|
Расстояние между полками
|
255 мм
|
|
Габариты полки (Ш×Г)
|
800 × 400 мм
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты (В×Ш×Г), без упаковки
|
740 × 810 × 450 мм
|
|
Габариты (В×Ш×Г), в упаковке
|
800 × 850 × 150 мм
|
|
Масса (без АБ)
|
40 кг
|
Комплект поставки
|
Штиль MBS-03
|
1 шт.
|
|
Документация
|
1 шт.
|
-
