Описание Штиль BPM-03-S-B

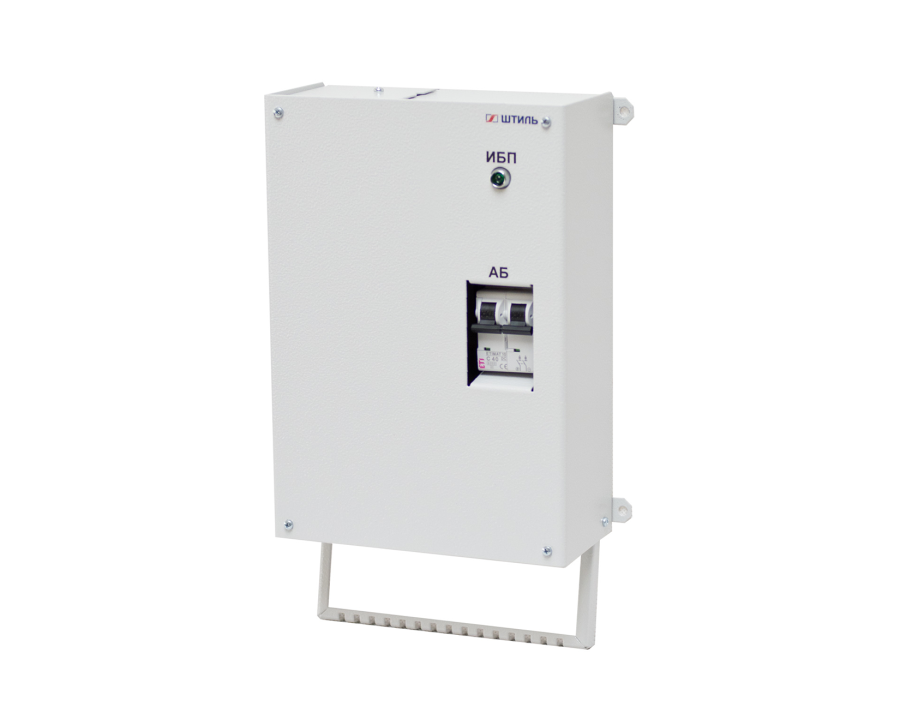

Штиль BPM-03-S-B Модуль защиты батарей BPM-03-S-B разработан для совместного применения с моделями однофазных ИБП «Штиль» ST1102L и ST1103L выходной мощностью 2 и 3 кВА. Устройство крепится на боковую стенку батарейного стеллажа «Штиль» серии «MBS» и обеспечивает удобное подключение и обслуживание открытых аккумуляторных батарей, расположенных в стеллаже, а также подключение внешнего зарядного устройства.
К АКБ модуль подключается через разъем TD50A «Андерсон» (кабель подключения заказывается отдельной позицией). В состав модуля входит автоматический выключатель АКБ – 2P C40 (DCmax=220В).
Тип разъема для подключения к ИБП – TD50A «Андерсон» (кабель подключения к ИБП входит в комплект поставки устройства).
Тип разъема для подключения внешнего ЗУ – TD50A «Андерсон» (кабель входит в комплект поставки внешнего ЗУ).
Технические характеристики
|
ОБЩИЕ ХАРАКТЕРИСТИКИ
|
|
Тип аксессуара
|
Модули защиты батарей
|
|
Форм-фактор
|
Настенный
|
|
Способ установки
|
Настенный
|
|
Совместимость
|
Однофазные ИБП ST1102L, ST1103L
|
|
Число фаз совместимого ИБП
|
1 в 1
|
|
Страна производитель
|
Россия
|
|
ВХОДНЫЕ ХАРАКТЕРИСТИКИ
|
|
Номинальное входное напряжение
|
=72 / 96 В
|
|
ПАНЕЛЬ УПРАВЛЕНИЯ И ИНТЕРФЕЙСЫ
|
|
Светодиодная индикация
|
Наличие напряжения
|
|
ПОДКЛЮЧЕНИЕ
|
|
Автоматический выключатель АБ
|
2P C40, DC max 220 В
|
|
Кабель подключения к ИБП
|
Входит в комплект поставки
|
|
Тип разъема для подключения дополнительной группы АБ
|
Нет
|
|
Тип разъема подключения внешнего ЗУ
|
TD50A
|
|
Кабель подключения АБ
|
Опция
|
|
Кабель подключения внешнего ЗУ
|
Входит в комплект поставки внешнего ЗУ
|
|
Тип разъема для подключения к АБ
|
TD50A
|
|
Тип разъема для подключения к ИБП
|
TD50A
|
|
НАДЕЖНОСТЬ И УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Диапазон рабочей температуры
|
от +5 до +40 °C
|
|
Температура хранения
|
от -40 до +40 °C
|
|
Относительная влажность
|
от 0 до 80 % (без конденсата)
|
|
Гарантийный срок
|
24 месяца
|
|
Цвет корпуса
|
Серый
|
|
ГАБАРИТЫ И ВЕС
|
|
Габаритные размеры (В×Ш×Г)
|
325 × 203 × 88 мм
|
|
Масса
|
3 кг
|
Комплект поставки
|
Штиль BPM-03-S-B
|
1 шт.
|
|
Документация
|
1 шт.
|
-
Производитель:
Штиль
-
