Описание Ubiquiti NanoBeam M5 AC-500

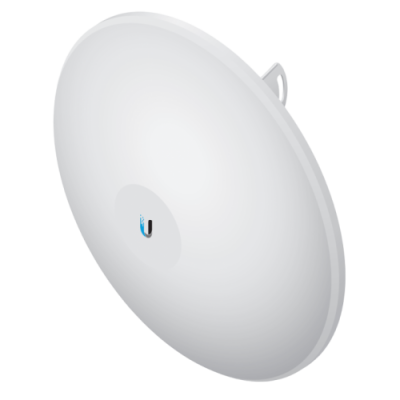

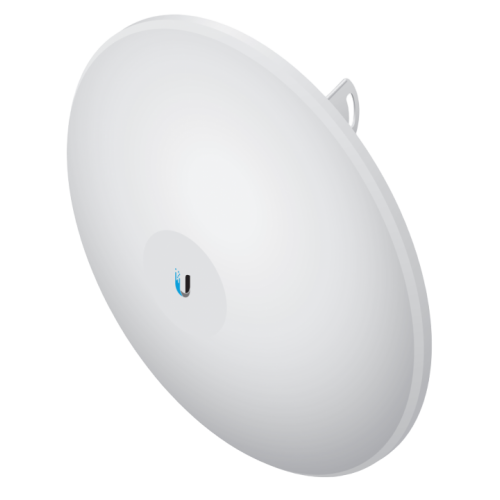

Ubiquiti NanoBeam M5 AC-500 Внешняя точка доступа NanoBeam 5AC-500 от компании Ubiquiti Networks (UBNT) предназначена для создания линков PtP (точка - точка) или для использования в качестве мощного беспроводного клиента (этот режим недоступен в первоначальной версии прошивки и будет добавлен в следующих версиях прошивки). Устройство поддерживает технологию MIMO 2х2. Использование NanoBeam 5AC-500 оптимально для районов, где диапазон 2.4 ГГц сильно зашумлен. Поддержка стандарта 802.11ac обеспечивает пропускную способность до 450 Мбит/с настоящего TCP/IP трафика. В комплекте с устройством NanoBeam 5AC-500 также идёт защитный кожух (radome).
Внимание! Устройство предназначено для работы радиосети по фирменной технологии airMAX ac. С ним могут соединяться только поддерживающие её устройства (а также устройства airMAX M в качестве клиентов для режима точка-многоточка).
Внимание! Устройство работает только в режиме "точка-точка"! Поддержка режима "точка-многоточка" появится в будущих версиях прошивки!
Устройство не поддерживает стандарт 802.11a/n и не работает с устройствами сторонних производителей!
Устойчивость к коррозии.
-
Крепление. Покрытие по технологии GEOMET® позволяет более эффективно бороться с появлением коррозии (по сравнению с оцинковкой крепежных элементов).
-
Отражатель и кронштейны. Изготовлены из оцинкованной стали с порошковым покрытием, что обеспечивает превосходную стойкость к коррозии. Переработанный кронштейн для крепления на мачту позволяет избежать повреждения краски при сборке, что также улучшает сопротивление к коррозии.
Новая система крепления.
-
Встроенная система изменения угла наклона устройства. Позволяет регулировать наклон вверх и вниз на +20° и -10° соответственно относительно центральной оси.
-
Быстрая установка. Уменьшено количество крепежных элементов*. Инструменты Вам понадобятся только для прикручивания крепления к мачте.
-
Легко разобрать. Облучатель параболической антенны можно снять нажатием на защелку.
Технические характеристики
|
Процессор
|
Atheros MIPS 74Kc, 560 МГц
|
|
ОЗУ
|
128 МБ DDR2
|
|
ПЗУ
|
8 МБ
|
|
Сетевой интерфейс
|
1х10/100/1000 Ethernet (RJ-45)
|
|
Ширина канала
|
5/8/10/20/30/40 МГц
|
|
Рабочий диапазон
|
5150-5875 МГц
|
|
Программное обеспечение
|
AirOS
|
Спецификация радиомодуля
|
|
Скорость передачи
|
Мощность передатчика
|
Чувствительность приёмника
|
Погрешность
|
|
802.11ac AirMax
|
1x BPSK (½)
|
22 дБм
|
-96 дБм
|
+/-2 дБ
|
|
2x QPSK (½)
|
22 дБм
|
-95 дБм
|
+/-2 дБ
|
|
2x QPSK (¾)
|
22 дБм
|
-92 дБм
|
+/-2 дБ
|
|
4x 16QAM (½)
|
22 дБм
|
-90 дБм
|
+/-2 дБ
|
|
4x 16QAM (¾)
|
22 дБм
|
-86 дБм
|
+/-2 дБ
|
|
6x 64QAM (2/3)
|
22 дБм
|
-83 дБм
|
+/-2 дБ
|
|
6x 64QAM (¾)
|
21 дБм
|
-77 дБм
|
+/-2 дБ
|
|
6x 64QAM (5/6)
|
20 дБм
|
-74 дБм
|
+/-2 дБ
|
|
8x 256QAM (¾)
|
18 дБм
|
-69 дБм
|
+/-2 дБ
|
|
8x 256QAM (5/6)
|
18 дБм
|
-65 дБм
|
+/-2 дБ
|
Параметры антенны
Физические и климатические параметры
|
Материал корпуса
|
Устойчивый к УФ пластик для наружного применения
|
|
Максимальная потребляемая мощность
|
8.5 Вт
|
|
Блок питания
|
24В, 0.5A GigE PoE
|
|
Способ питания
|
Passive PoE. Напряжение подается через Ethernet (пара 4 и 5 - положительная, 7 и 8 - отрицательная)
|
|
Светодиодная индикация
|
1х индикатор питания,1х индикатор активности LAN, 4x индикатор активности WLAN
|
|
Индикация уровня сигнала
|
Программно настраиваемая индикация на основе уровня сигнала
|
|
Крепление
|
Крепление на мачту (в комплекте)
|
|
Ветровая нагрузка
|
419.6 ньютон при 200 км/ч
|
|
Стойкость к ветру
|
До 200 км/ч
|
|
Температура окружающей среды рабочая
|
-40.. +70 °С
|
|
Влажность окружающей среды рабочая
|
5.. 95% (без конденсации)
|
|
Испытания на вибрации
|
IEC 68-2-6
|
|
Испытания солевым туманом
|
IEC 68-2-11 (ASTM B117), эквивалент: MIL-STD-810 G Method 509.5
|
|
Испытания на температурный шок
|
IEC 68-2-14
|
|
Испытания на УФ
|
IEC 68-2-5 при 40° C (104° F), эквивалент: ETS 300 019-1-4
|
|
Испытания дождём и ветром
|
ETS 300 019-1-4, эквивалент: MIL-STD-810 G Method 506.5
|
|
Сертификат соответствия
|
FCC, IC, CE
|
|
Габариты
|
525 x 525 x 315 мм
|
|
Вес
|
3.15 кг (2.35 кг без кожуха)
|
|
Гарантия
|
12 мес.
|
Комплект поставки
|
Параболический отражатель
|
1 шт.
|
|
Облучатель с интегрированной радиосистемой
|
1 шт.
|
|
Комплект креплений
|
1 шт.
|
|
Адаптер питания Gigabit PoE
|
1 шт.
|
-
