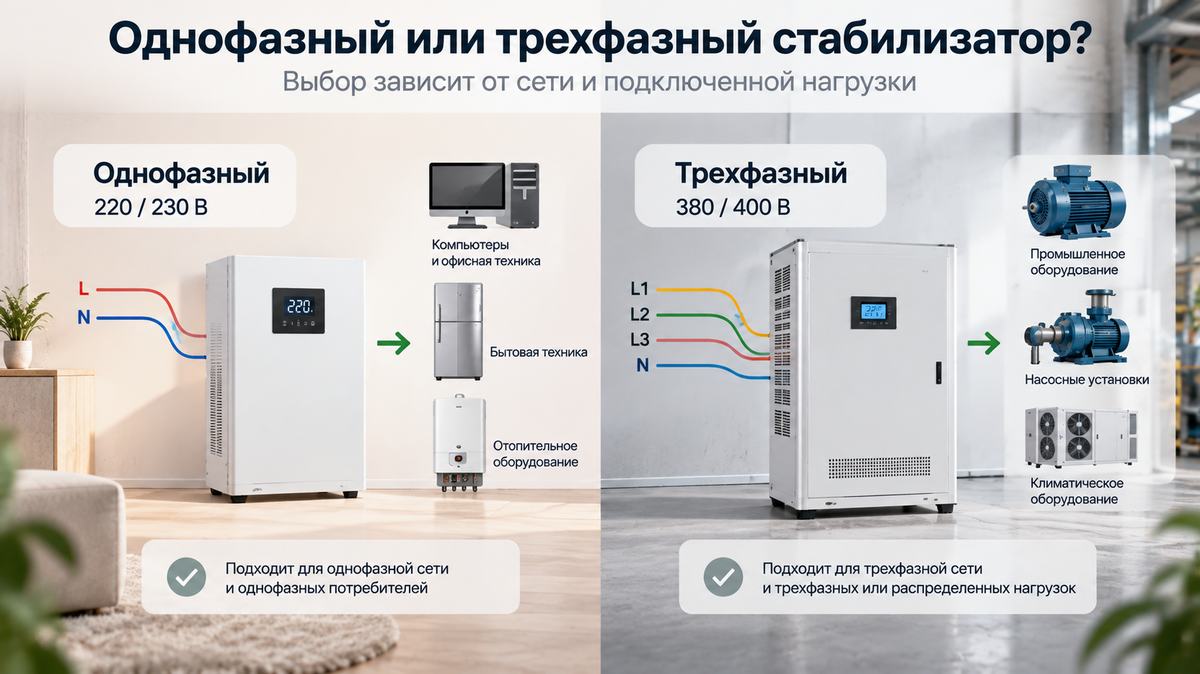

Однофазный или трехфазный стабилизатор: в чем разница

Однофазный или трехфазный стабилизатор — что выбрать? На первый взгляд ответ очевиден: для сети 220 В — однофазный, для 380 В — трехфазный. Но на практике этого правила недостаточно. На объект может быть заведено три фазы, а всё оборудование при этом состоять из независимых однофазных потребителей.

Поэтому начинать выбор стабилизатора напряжения лучше не с цифр 220 или 380 В, а со схемы электроснабжения, состава оборудования и распределения нагрузки между фазами.

Однофазная и трехфазная сеть: главное отличие

В однофазной сети используется одна фаза. К ней подключаются соответствующие потребители: бытовая техника, компьютеры, освещение, отопительное и другое оборудование, рассчитанное на однофазное питание.

Трехфазная система использует три фазы. Она позволяет распределять между ними однофазные потребители, а также подключать оборудование, которому непосредственно требуется трехфазное питание.

Именно здесь возникает важное различие: трехфазный ввод и трехфазная нагрузка — не одно и то же.

Если в здание заведены три фазы, это ещё не означает, что вся подключенная техника является трехфазной.

Как работает однофазный стабилизатор

Однофазный стабилизатор контролирует напряжение на одной фазе и корректирует его в пределах возможностей конкретной модели.

Он может защищать отдельный прибор, группу оборудования или значительную часть однофазной электросети объекта.

При выборе учитывают не только фазность, но и:

• мощность нагрузки;

• рабочий диапазон входного напряжения;

• точность стабилизации;

• перегрузочную способность;

• особенности подключаемого оборудования;

• условия и способ установки.

Если неизвестно, какой запас мощности действительно необходим, лучше сначала выполнить расчет. Порядок такого подбора с примером приведён в статье «Как рассчитать мощность стабилизатора напряжения».

Когда требуется трехфазный стабилизатор

Трехфазный стабилизатор работает с трехфазной системой электропитания. Такой вариант особенно важен, если на объекте есть потребители, которым непосредственно требуется трехфазное питание.

Это могут быть электродвигатели, насосные установки, компрессоры, станки, климатическое, инженерное или другое профессиональное оборудование.

В этом случае при выборе необходимо учитывать не только суммарную мощность, но и требования самого трехфазного потребителя, распределение нагрузки и особенности схемы электроснабжения.

Поэтому наличие трехфазного оборудования — гораздо более весомый аргумент в пользу трехфазного решения, чем одно лишь наличие трехфазного ввода.

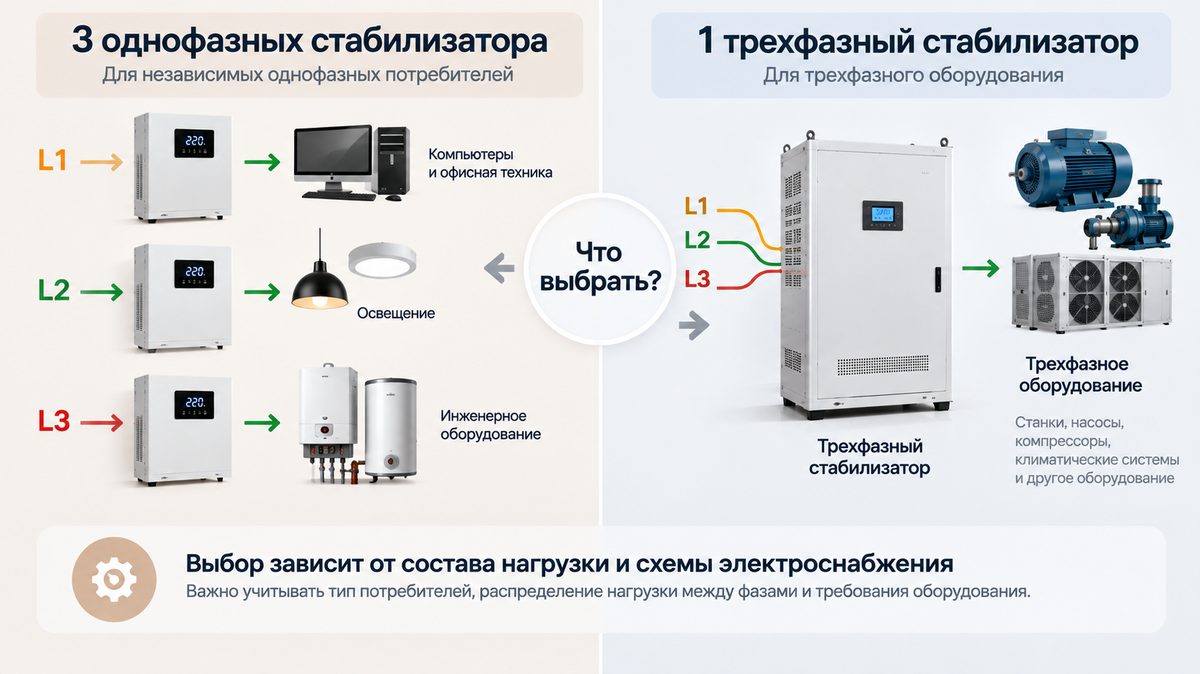

Один трехфазный или три однофазных стабилизатора

Это один из самых практических вопросов при подборе оборудования.

Если на объекте трехфазный ввод, но к каждой фазе подключены независимые однофазные потребители, в определённых схемах могут применяться отдельные однофазные стабилизаторы.

Такое решение позволяет подбирать мощность устройства с учетом фактической нагрузки конкретной фазы.

Например, распределение может выглядеть так:

Нагрузка на трех линиях в этом случае может существенно различаться.

Если же используется оборудование, которое питается непосредственно от трех фаз, рассматривать каждую фазу как полностью независимую линию уже нельзя. Схему стабилизации необходимо подбирать с учетом требований этого оборудования.

Поэтому утверждения «три однофазных всегда лучше» или «один трехфазный всегда надежнее» некорректны. Решение зависит от конкретной электросети.

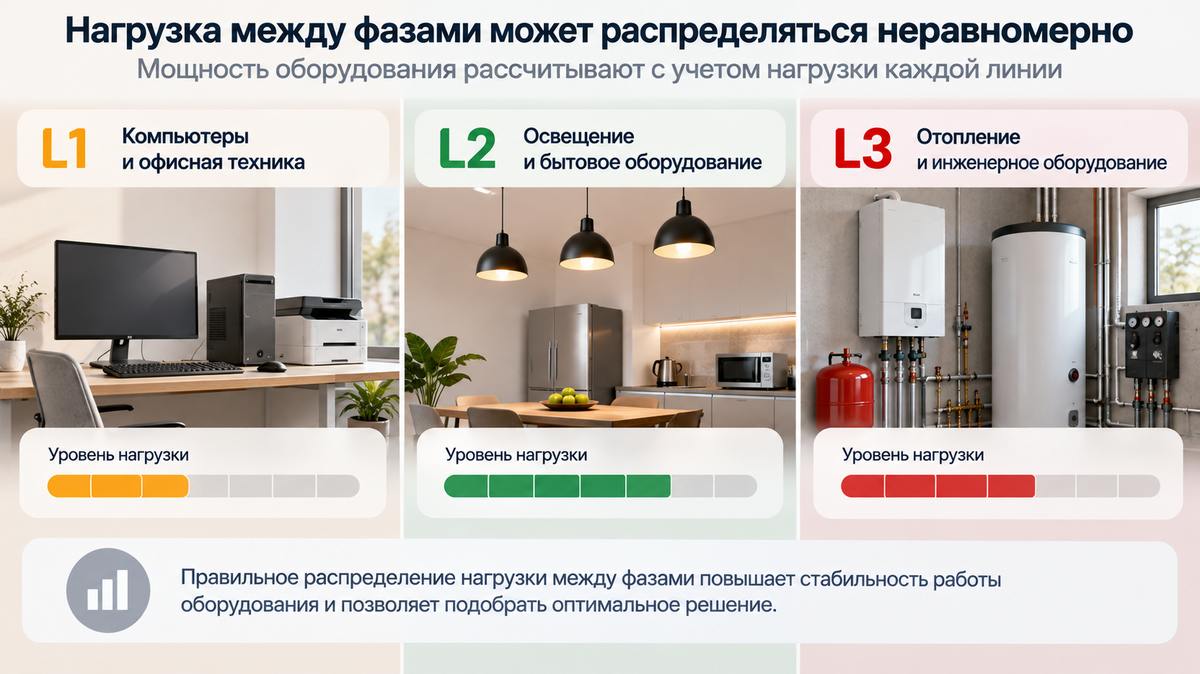

Почему важно проверить нагрузку каждой фазы

Одна из распространённых ошибок — взять общую мощность всех потребителей и просто разделить её на три.

В реальной системе нагрузка редко распределяется идеально равномерно. На одной фазе могут одновременно работать компьютеры и климатическая техника, на другой — освещение, а третья в этот момент будет загружена значительно меньше.

Поэтому для каждой фазы полезно определить:

какие приборы подключены → какие из них работают одновременно → какова их суммарная мощность → есть ли оборудование с повышенной нагрузкой при запуске.

Особенно внимательно нужно учитывать насосы, компрессоры, холодильное оборудование и другие устройства с электродвигателями.

Подробнее о суммировании нагрузки, пусковых токах и влиянии просадки сети мы рассказали в материале «Как рассчитать мощность стабилизатора напряжения».

220 и 380 В — только начало выбора

Определение фазности позволяет исключить заведомо неподходящие варианты, но этого недостаточно для выбора конкретного устройства.

Дальше необходимо проверить диапазон входного напряжения. Если в сети регулярно происходят сильные просадки или повышение напряжения, стабилизатор должен работать в соответствующем диапазоне.

Имеют значение также точность стабилизации, технология регулирования, скорость реакции, защитные функции и условия эксплуатации.

Эти параметры подробно разобраны в статье «Как выбрать стабилизатор напряжения: 7 параметров, которые действительно важны».

Однофазный или трехфазный: короткое сравнение

Таблица показывает общий принцип, но не заменяет расчет конкретной электросети.

А если нужно резервное питание?

Стабилизация напряжения и резервное электропитание — разные задачи.

Стабилизатор корректирует отклонения входного напряжения в пределах своих рабочих характеристик. Но если питание полностью исчезнет, сам по себе обычный стабилизатор не обеспечит автономную работу оборудования.

Для компьютеров, серверов, систем хранения данных, сетевого и другого критичного оборудования в таких случаях применяются источники бесперебойного питания (ИБП).

Поэтому при проектировании защиты важно сначала определить проблему: требуется только стабилизация напряжения или оборудование должно продолжать работать и при отключении электросети.

Что проверить перед покупкой

Чтобы определить подходящую схему, достаточно начать с четырех вопросов:

Сколько фаз приходит на объект? → Есть ли трехфазное оборудование? → Как распределена нагрузка между фазами? → Какова максимальная одновременная нагрузка каждой линии?

Если сеть однофазная, выбор обычно сводится к подбору однофазного стабилизатора по мощности и рабочему диапазону.

При трехфазном вводе с независимыми однофазными потребителями нужно оценить нагрузку каждой фазы и определить подходящую схему стабилизации.

При наличии трехфазных потребителей необходимо учитывать требования самого оборудования и всей системы электроснабжения.

После этого можно перейти в каталог стабилизаторов напряжения и сравнивать конкретные модели по фазности, мощности, диапазону входного напряжения и другим характеристикам.

Фазность помогает определить класс необходимого оборудования. Но хороший выбор начинается не с надписи «220 В» или «380 В» в карточке товара, а с понимания того, что именно, при какой нагрузке и в какой электросети должен защищать стабилизатор.
