Как рассчитать мощность стабилизатора напряжения

Мощность — один из главных параметров при выборе стабилизатора напряжения. Если её недостаточно, устройство может работать с перегрузкой или отключать нагрузку. Слишком большой запас, напротив, способен привести к неоправданным расходам. Поэтому начинать выбор стабилизатора напряжения стоит с расчёта оборудования, которое планируется к нему подключить.

Простого сложения мощности всех приборов при этом не всегда достаточно. Нужно учитывать характер нагрузки, пусковые токи, полную и активную мощность, а также фактическое напряжение в сети.

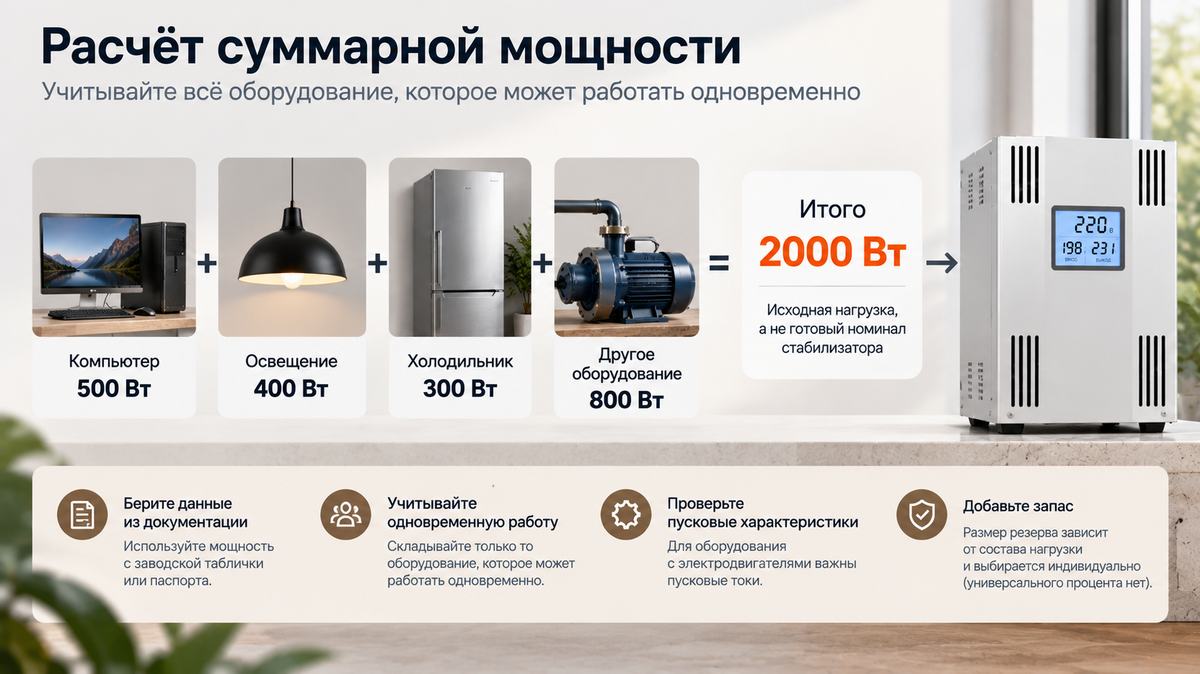

Сначала определяем общую нагрузку

Составьте список оборудования, которое может работать одновременно. Мощность каждого устройства можно посмотреть в технической документации, паспорте или на заводской табличке.

Предположим, одновременно используются:

На первом этапе получаем нагрузку 2000 Вт. Однако считать, что для неё автоматически подходит любой стабилизатор мощностью 2 кВт, нельзя.

Это только исходная величина для дальнейшего расчёта.

Ватты и вольт-амперы: почему это важно

В технических характеристиках можно встретить мощность в ваттах (Вт, W) и вольт-амперах (ВА, VA). Это не взаимозаменяемые показатели.

Ватты характеризуют активную мощность, а вольт-амперы — полную. Для нагрузки, у которой ток и напряжение сдвинуты по фазе, эти значения могут различаться. Связь между ними определяется коэффициентом мощности — cos φ или PF.

Поэтому сравнивать, например, нагрузку 5 кВт со стабилизатором 5 кВА без проверки технических характеристик некорректно.

При подборе стабилизаторов напряжения мощность нагрузки и возможности устройства необходимо сравнивать в сопоставимых единицах.

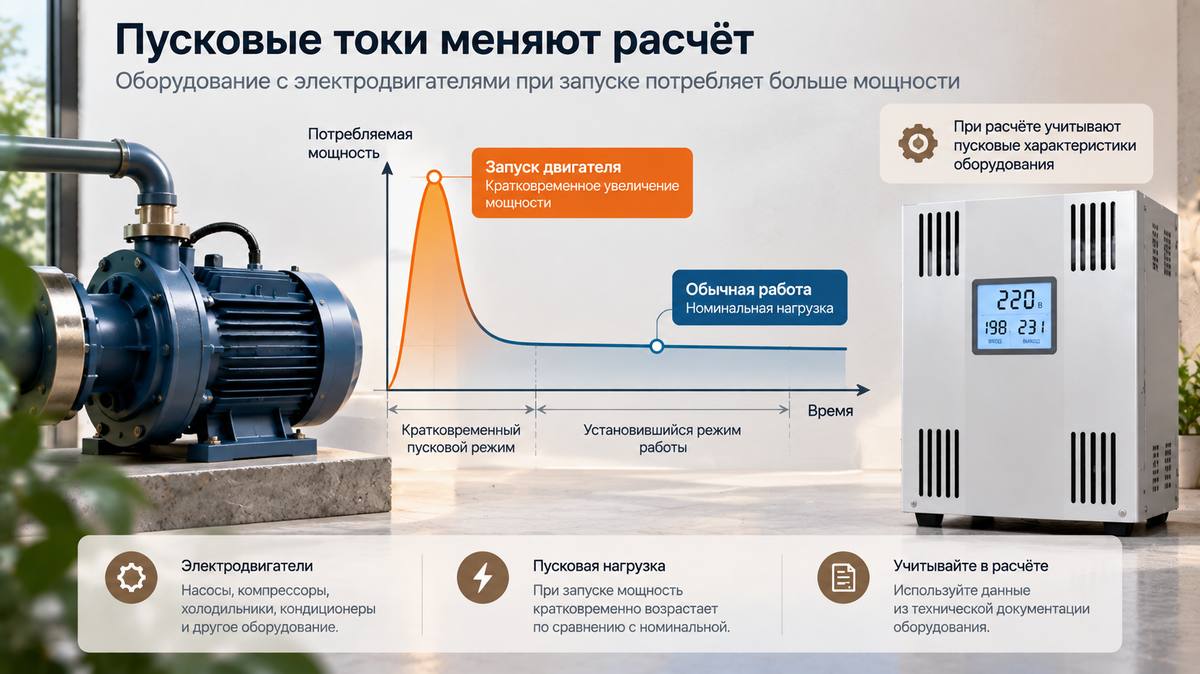

Пусковые токи меняют расчёт

Особое внимание требуется оборудованию с электродвигателями. К этой группе относятся холодильники, насосы, компрессоры, кондиционеры и часть производственной техники.

При запуске двигатель может кратковременно потреблять существенно больший ток, чем в установившемся режиме. Поэтому расчёт только по номинальной мощности способен дать неверный результат.

Нельзя и использовать один универсальный множитель для любого электродвигателя: величина пусковой нагрузки зависит от конкретного оборудования и способа его запуска.

Правильнее проверить в документации:

номинальную мощность → пусковой ток или пусковую мощность → продолжительность пуска → допустимую перегрузку стабилизатора.

Если производитель подключаемого оборудования указывает пусковой ток, для расчёта следует использовать именно эти данные.

Почему правило «прибавить 20%» работает не всегда

Часто встречается рекомендация: сложить мощность всех потребителей и добавить 20% запаса. В качестве приблизительного ориентира такой подход возможен, но считать его универсальной формулой нельзя.

Представим две системы с одинаковой суммарной мощностью 3 кВт. Первая состоит преимущественно из компьютеров, освещения и нагревательных приборов. Во второй работают насос и холодильное оборудование.

Номинальная мощность одинакова, а характер нагрузки и требования к стабилизатору различаются.

Поэтому необходимый резерв определяется не произвольным процентом, а составом подключаемого оборудования, условиями его запуска и характеристиками выбранного стабилизатора.

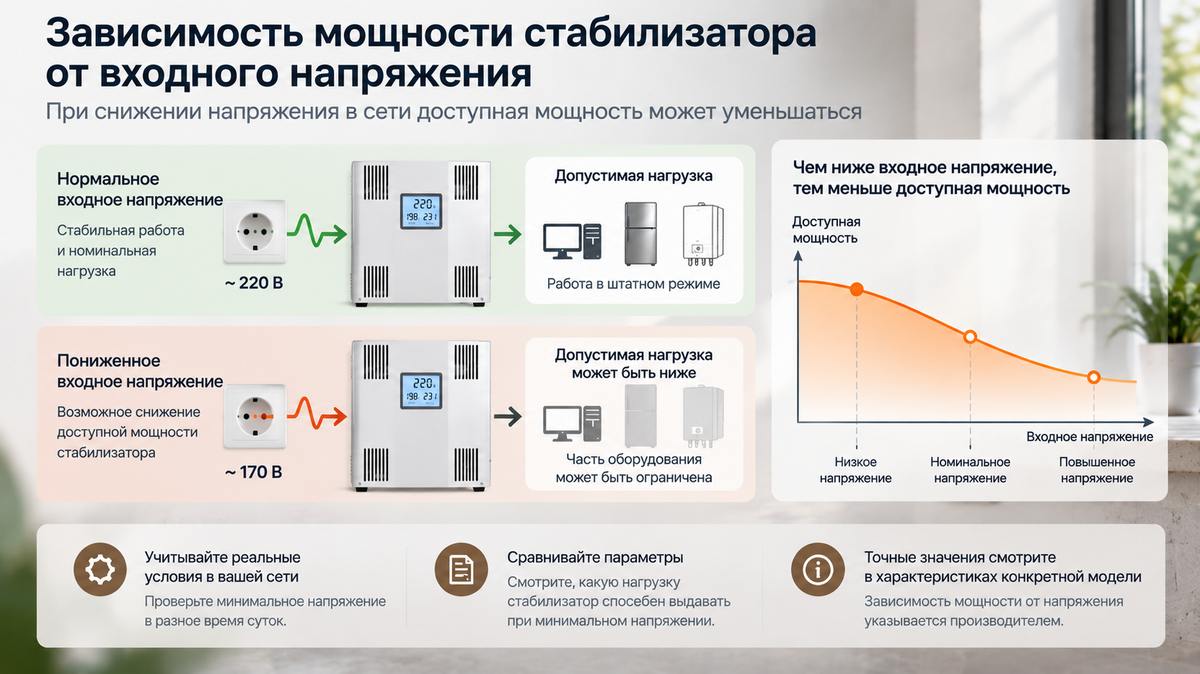

Просадка напряжения тоже влияет на доступную мощность

Есть ещё один параметр, который легко пропустить.

У ряда стабилизаторов максимальная допустимая нагрузка зависит от входного напряжения. При значительном снижении напряжения в сети входной ток увеличивается, а доступная для нагрузки мощность устройства может уменьшаться.

Именно поэтому модель, которая подходит по мощности при нормальном напряжении сети, не обязательно обеспечит ту же нагрузочную способность при глубокой просадке.

Перед покупкой полезно узнать минимальное фактическое напряжение на объекте. Лучше провести несколько измерений в разное время суток, особенно в периоды максимального потребления.

После этого можно сопоставить полученные значения с рабочим диапазоном конкретной модели.

Пример расчёта мощности стабилизатора

Вернёмся к нашей условной системе:

компьютер 500 Вт + освещение 400 Вт + холодильник 300 Вт + другое оборудование 800 Вт = 2000 Вт.

Полученные 2 кВт — это только сумма номинальных мощностей.

Следующий этап:

1. Определить, какие приборы действительно работают одновременно.

2. Проверить пусковые характеристики холодильника и другого оборудования с двигателями.

3. Уточнить активную и полную мощность нагрузки.

4. Определить минимальное фактическое напряжение в сети.

5. Проверить, какую нагрузку выбранный стабилизатор способен отдавать при таком входном напряжении.

6. Сопоставить расчёт с допустимой кратковременной перегрузкой устройства.

Только после этих проверок имеет смысл выбирать конкретный номинал.

Такой расчёт точнее простого принципа «2 кВт нагрузки + 20% запаса».

Один мощный стабилизатор или несколько отдельных?

Не всегда всю электросеть рационально подключать к одному устройству.

Иногда имеет смысл разделить потребителей на группы. Например, отдельно защитить отопительное оборудование, компьютерную технику или оборудование, чувствительное к качеству электропитания.

Так можно точнее подобрать параметры стабилизатора для каждой нагрузки и не увеличивать мощность общего устройства из-за одного специфического потребителя.

Для трёхфазной сети задача становится сложнее: необходимо учитывать распределение нагрузки между фазами и наличие трёхфазных потребителей.

Стабилизатор или ИБП?

Мощность — не единственное, что нужно определить перед покупкой. Важно понять и саму задачу защиты.

Стабилизатор корректирует отклонения напряжения, но наличие стабилизатора само по себе не означает, что оборудование продолжит работать при полном исчезновении электропитания.

Если требуется резервное питание компьютеров, серверов, сетевого или другого критичного оборудования, следует рассмотреть источники бесперебойного питания (ИБП).

В некоторых системах стабилизация и резервирование питания могут использоваться совместно, но конкретная схема зависит от оборудования и характеристик электросети.

Что нужно знать перед покупкой

Для корректного расчёта желательно собрать пять исходных параметров:

суммарную одновременную нагрузку → полную и активную мощность → пусковые характеристики → минимальное напряжение сети → количество фаз.

После этого можно сравнивать модели по мощности, рабочему диапазону, перегрузочной способности и другим техническим характеристикам.

Если вы ещё не определились с типом устройства, следующим шагом стоит разобраться, как выбрать стабилизатор напряжения: оценить фазность, диапазон входного напряжения, точность стабилизации, технологию регулирования и условия установки.
