Описание Ubiquiti airFiber 11G-35 (AF-11G35)

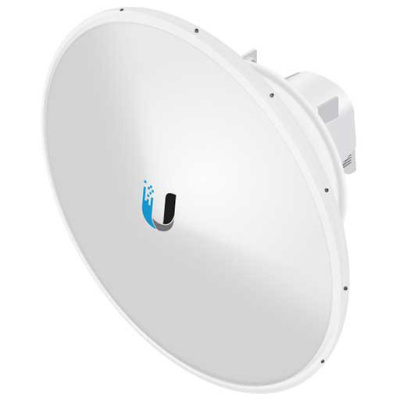

Ubiquiti airFiber 11G-35 (AF-11G35) Антенна airFiber используется в паре с радиоустройством airFiber X для создания конечной точки высокопроизводительного моста по схеме "Точка-Точка" или транзитных сетей (радиоустройство продаётся отдельно). Предназначена для использования в лицензируемом диапазоне 11 ГГц, что позволяет "вырваться" из переполненного диапазона 5 ГГц. airFiber обладает двойной наклонной ±45° поляризацией, что вкупе с airFiber X обеспечивает улучшение сопротивления помехам и отношения сигнал/шум.
Параболический отражатель спроектирован таким образом, чтобы обеспечить наилучшую направленность луча. Антенна долговечна, так как выполнена из высококачественных лёгких материалов промышленного уровня, и отлично подходит для уличного монтажа.
Особенности Ubiquiti airFiber 11G-35 (AF-11G35)
-
Удобная установка: пузырьковый уровень поможет точно и легко отъюстировать антенну
-
Высокая производительность для передачи сигнала на большие расстояния
-
Прочная конструкция для уличного использования в суровых погодных условиях
-
Полная интеграция с airFiber Radio
-
Защитный колпак для разъёмов и кабеля
Вместе с airFiber 11G-35 используется airFiber 11X. Так как антенна разработана специально для этого устройства (она имеет встроенное крепление), никаких дополнительных инструментов не потребуется. airFiber X просто вставляется в специальный разъём, адаптированный конкретно для этого радиоустройства, а после выполняется монтаж антенны. Таким образом, вы получаете оптимальное сочетание антенны и радио для соединений "Точка-Точка".
Антенна airFiber 11G-35 позволяет быстро и легко выполнить переоборудование существующих инсталляций радиомостов AF-5 и AF-5U в сетях Ubiquiti для перехода на лицензируемую частоту 11 ГГц. Крепление этих радиомостов и антенны одинаковое, что обеспечивает простую замену этих устройств на airFiber 11G-35, а также быстрый и лёгкий апгрейд нелицензируемого полнодуплексного канала связи 5 ГГц на лицензируемый полнодуплексный канал 11 ГГц.
Конструкция
Инновационный всепогодный дизайн
-
Надёжное крепление на мачте удерживает положение антенны и позволяет ему оставаться стабильным даже в суровых погодных условиях
-
Защитный кожух предохраняет кабели и разъёмы от неблагоприятных атмосферных явлений
-
Встроенный радиопрозрачный колпак защищает радиоприёмник от воздействия окружающей среды
Крепления для надёжности и лёгкой модернизации
-
Кольца спускового шнура cпособствуют безопасному подъёму антенны на башню и установке её на место
-
Опорные скобы для позиционирования антенны по горизонтали обеспечивают надёжную опору при настройке антенны в горизонтальной плоскости
-
Общая c устройствами AF-5 и AF-5U конструкция креплений облегчает переход полнодуплекных каналов с нелицензируемого частотного диапазона 5 ГГц на лицензируемый 11 ГГц
Технические характеристики
|
Размеры
|
811 x 811 x 460 мм
|
|
Вес
|
16.5 кг
|
|
Диапазон рабочих частот
|
10.3 - 11.7 ГГц
|
|
Усиление
|
35 дБи
|
|
MIMO
|
2х2
|
|
Угол излучения в вертикальной плоскости
|
2.5°
|
|
Угол излучения в горизонтальной плоскости
|
2.5°
|
|
КСВН
|
2:1
|
|
Стойкость к ветру
|
1538 Н при 200 км/ч
|
|
Поляризация
|
Вертикальная и горизонтальная, ±45°
|
|
Кросс-поляризационная развязка
|
35 дБ
|
|
Крепление
|
На мачту (крепёж в комплекте);
Можно использовать крепёж от airFiber 5
|
|
Рабочая частота
|
11 ГГц
|
|
Поляризация
|
двойная линейная, вертикальная и горизонтальная
|
|
Линейка
|
(по модельному ряду)Ubiquiti airFiber
|
|
Усиление сигнала
|
35 дБи
|
Комплект поставки
|
Антенна
|
1 шт.
|
|
Защитный кожух
|
1 шт.
|
|
I-образный крепёж
|
1 шт.
|
|
Верхний крепёж с юстировочным штоком
|
1 шт.
|
|
Нижний крепёж
|
1 шт.
|
|
Зажимная скоба для мачты
|
2 шт.
|
|
Зажимная пластина
|
2 шт.
|
|
РЧ-кабель
|
2 шт.
|
|
Большой болт с квадратным подголовком
|
4 шт.
|
|
Маленький болт с квадратным подголовком
|
2 шт.
|
|
Зубчатый соединительный болт
|
4 шт.
|
|
Болт с шайбой
|
4 шт.
|
|
Зубчатая соединительная гайка
|
6 шт.
|
|
Руководство по быстрой установке
|
1 шт.
|
