Описание Cisco LTE-ANTM-D(new)

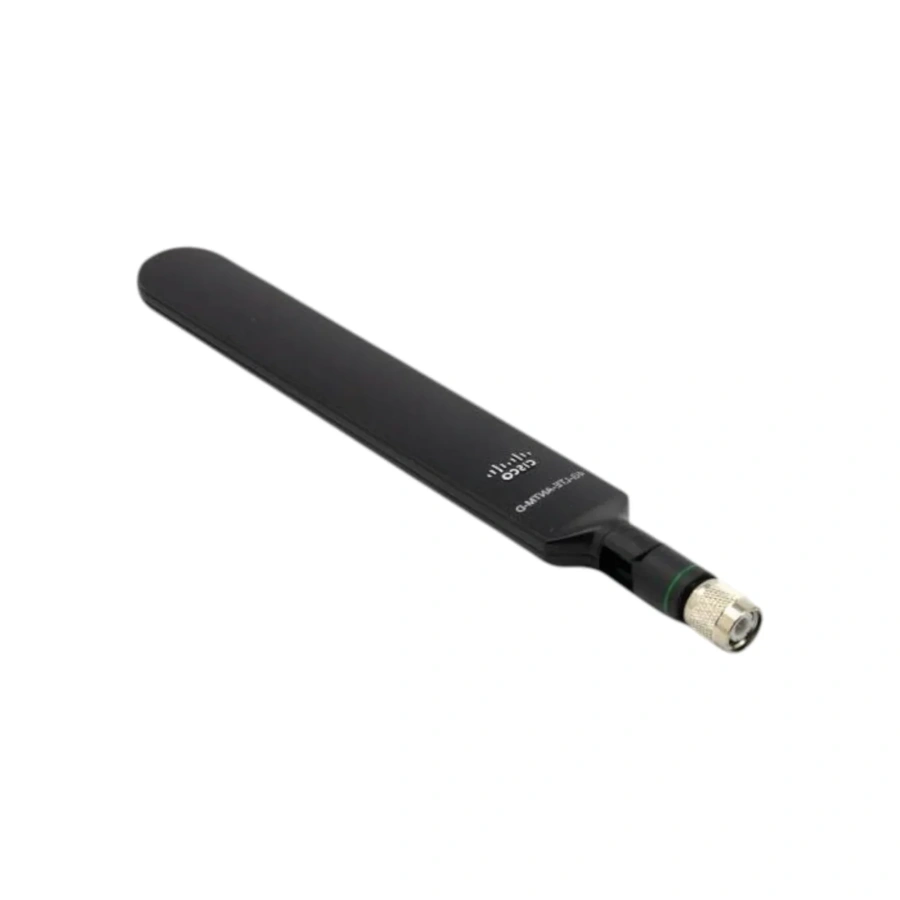

Cisco LTE-ANTM-D(new) всенаправленная дипольная антенна для помещений, предназначенная для работы с маршрутизаторами Cisco ISR G2, модулями EHWIC и NIM 4G LTE с разъёмом TNC. Это обновлённая версия классической 4G-LTE-ANTM-D: расширенный набор частот, более высокое усиление и увеличенная допустимая входная мощность.
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип
|
всенаправленная дипольная антенна
|
|
Стандарт связи
|
4G/LTE, 3G
|
|
Рабочий диапазон частот
|
698–806 МГц, 824–894 МГц, 925–960 МГц, 1710–1885 МГц, 1920–1980 МГц, 2110–2170 МГц, 2500–2690 МГц
|
|
Максимальная входная мощность
|
3 Вт
|
|
Максимальное пиковое усиление
|
2 дБи
|
|
Коэффициент стоячей волны (VSWR)
|
2,5:1 или меньше
|
|
Волновое сопротивление
|
50 Ом
|
|
Поляризация
|
вертикальная, линейная
|
|
Диаграмма направленности
|
всенаправленная
|
|
ПОДКЛЮЧЕНИЕ И УСТАНОВКА
|
|
Разъём
|
TNC male
|
|
Тип установки
|
непосредственно на разъём
|
|
Тип размещения
|
внутри помещений
|
|
КОНСТРУКЦИЯ
|
|
Шарнирное соединение
|
да
|
|
Угол поворота
|
360°
|
|
Фиксированные положения
|
0°, 45° и 90°
|
|
Цвет
|
Cisco Raven Black, чёрный
|
|
Рабочая температура
|
от -30 °C до +70 °C
|
|
Назначение
|
для использования внутри помещений совместно с маршрутизаторами Cisco ISR G2 и модулями EHWIC с разъёмом TNC
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
229 x 30,5 x 11 мм
|
|
Габариты упаковки
|
280 x 100 x 50 мм
|
|
Вес
|
50 г
|
|
Вес упаковки
|
100 г
|
Комплект поставки
|
Cisco LTE-ANTM-D(new)
|
1 шт.
|
|
Документация
|
1 шт.
|
