Описание Nikomax Nikolan 4200A-GY
Nikomax Nikolan 4200A-GY Кабель 4-й серии позволит решить большинство задач, связанных с построением сетей, а превосходные характеристики обеспечат беспроблемную эксплуатацию на весь срок службы кабеля. Применяются для построения сертифицированных СКС NIKOMAX со сроком гарантии до 15-ти лет. Внутренние кабели представлены экранированными (F/UTP) и неэкранированными (U/UTP) моделями категории 5е и 6 с оболочками из PVC или LSZH-комапаунда. Поставляются в картонных коробках «easy-pull box» с увеличенным диаметром вставки для отмотки кабеля или на фанерных барабанах.

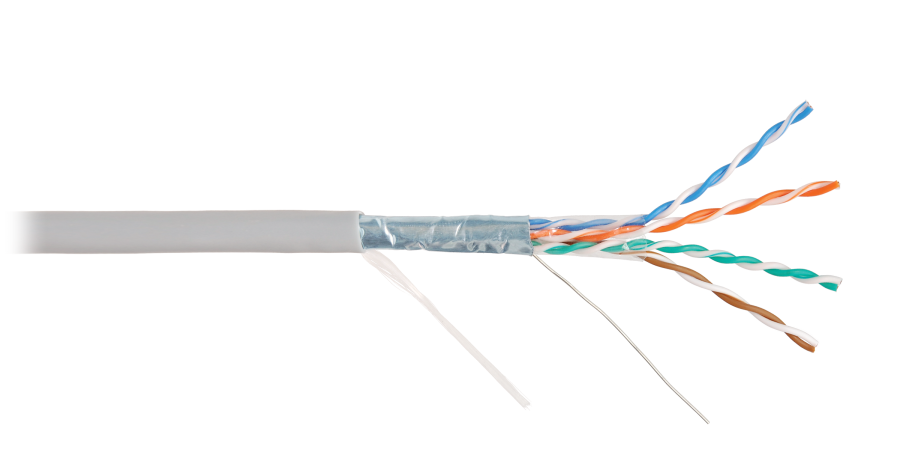

Кабель NKL 4200A-GY выполнен в экранированном исполнении F/UTP, соответствует категории 5e и предназначен для внутренней прокладки. Внешняя оболочка изготавливается из неподдерживающего горение PVC в исполнении нг(A).
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Категория
|
5e
|
|
Полоса пропускания, МГц
|
100
|
|
Тип
|
F/UTP
|
|
Количество пар
|
4
|
|
Тип проводников
|
Одножильный
|
|
Диаметр проводников, AWG
|
24 AWG (0,50 ± 0,01)
|
|
Толщина изоляции проводников, мм
|
0,24 ± 0,02
|
|
Внешний диаметр изоляции проводников, мм
|
1,0 ± 0,05
|
|
Применение
|
Для внутренней прокладки
|
|
Толщина оболочки, мм
|
0,55 ± 0,05
|
|
Внешний диаметр оболочки, мм
|
6,2 ± 0,3
|
|
Цвет оболочки
|
Серый
|
|
Разрывная нить
|
Есть
|
|
Материал проводников
|
Электротехническая медь
|
|
Материал изоляции проводников
|
Полиэтилен высокой плотности (HDPE)
|
|
Материал внешней оболочки
|
Поливинилхлорид (PVC)
|
|
Материал защитной пленки
|
Полиэстер
|
|
Материал дренажного провода
|
Луженая медь
|
|
Диаметр дренажного провода, мм
|
26 AWG (0,40 ± 0,01)
|
|
Материал общего экрана
|
Полиэфирная алюминиевая фольга (100% площадь покрытия)
|
|
Диапазон частот, МГц
|
1-100
|
|
Волновое сопротивление, Ом
|
100 ± 15
|
|
Погонное сопротивление (DC), Ом/км
|
≤ 95
|
|
Номинальное напряжение (В)
|
50
|
|
Скорость распространения сигнала (NVP)
|
0,69 ± 0,1
|
|
Сопротивление изоляции (500) В, MΩ*км
|
≥ 5000
|
|
Емкостная асимметрия, пФ/км
|
≤ 1600
|
|
Электрическая прочность диэлектрика, кВ/мин
|
1
|
|
Взаимная емкость, нФ/км
|
≤ 56
|
|
Омическая асимметрия
|
≤ 5%
|
|
Затухание сигнала, дБ
|
≥ 22
|
|
Разброс задержки распространения, нс/100м
|
≤ 45
|
|
Погонная масса, кг/км
|
39,9 ± 0,5
|
|
Радиус изгиба при прокладке
|
Не менее 10-ти диаметров кабеля
|
|
Радиус изгиба при эксплуатации
|
Не менее 8-ми диаметров кабеля
|
|
Допустимое растягивающее усилие, H
|
Не более 100
|
|
Диапазон температур хранения, °C
|
От -20 до +60
|
|
Диапазон температур прокладки, °C
|
От 0 до +50
|
|
Диапазон температур эксплуатации, °C
|
От -20 до +60
|
|
Гарантия
|
Расширенная - 5 лет. Системная - 15 лет в составе сертифицированной СКС NIKOMAX
|
|

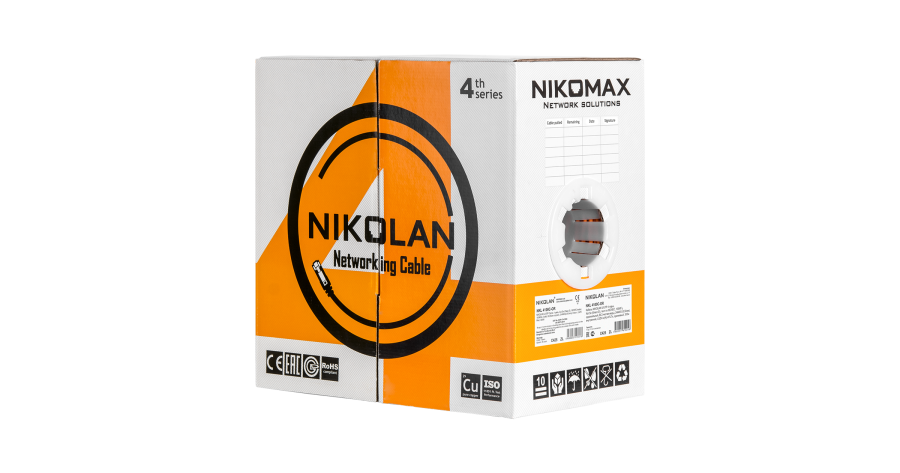

Тип упаковки
|
Картонная коробка «easy-pull-box»
|
|
Длина кабеля в упаковке, м
|
305
|
|
Размеры упаковки (ДхВ или ШхВхГ), мм
|
220х400х400
|
|
Гарантия
|
60 мес.
|
