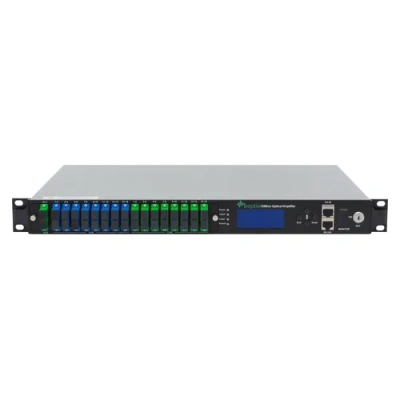

Описание B-OptiX BO-MLP-16x22 SP
B-OptiX BO-MLP-16x22 SP — оптический усилитель для сетей КТВ и FTTH, предназначенный для усиления нисходящего оптического сигнала 1550 нм. Модель оснащена двумя оптическими входами и 16 выходами с выходной оптической мощностью 22 дБм на каждый порт. Усилитель оборудован WDM-фильтром для PON-сетей и встроенным оптическим переключателем, использует эрбиево-иттербиевое активное волокно и малошумящий насосный лазер. Поддерживается сетевое управление по протоколу SNMP и через WEB-интерфейс. Устройство выполнено в корпусе 19" высотой 1U.
Особенности B-OptiX BO-MLP-16x22 SP
- 2 оптических входа
- 16 оптических выходов
- Выходная оптическая мощность 22 дБм на каждый порт
- Максимальная суммарная выходная мощность до 37 дБм
- WDM-фильтр для PON-сетей
- Встроенный оптический переключатель
- Рабочий диапазон длин волн 1545–1565 нм
- Диапазон входной оптической мощности от -10 до +10 дБм
- Эрбиево-иттербиевое активное волокно
- Малошумящий насосный лазер
- Управление через WEB-интерфейс и SNMP
- Монтаж в стандартную 19-дюймовую стойку
- Высота корпуса 1U
Технические характеристики
|
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|
Тип
|
Оптический усилитель
|
|
Модель
|
BO-MLP-16x22 SP
|
|
Назначение
|
Сети КТВ и FTTH
|
|
Количество оптических входов
|
2
|
|
Количество оптических выходов
|
16
|
|
WDM-фильтр
|
Есть
|
|
Оптический переключатель
|
Есть
|
|
Управление и мониторинг
|
WEB, SNMP
|
|
ОПТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
|
Рабочий диапазон длин волн
|
1545–1565 нм
|
|
Диапазон входной оптической мощности
|
от -10 до +10 дБм
|
|
Выходная оптическая мощность
|
22 дБм на порт
|
|
Максимальная суммарная выходная мощность
|
до 37 дБм
|
|
Стабильность выходной мощности
|
±0,5 дБм
|
|
Коэффициент шума
|
не более 6 дБ
|
|
Потери на отражение по входу
|
не менее 50 дБ
|
|
Потери на отражение по выходу
|
не менее 50 дБ
|
|
Утечка накачки по входу
|
не более -30 дБм
|
|
Утечка накачки по выходу
|
не более -30 дБм
|
|
Поляризационно-зависимое усиление
|
менее 0,2 дБ
|
|
Поляризационная модовая дисперсия
|
менее 0,3 пс
|
|
Диапазон регулировки выходной мощности
|
3 дБ
|
|
РАЗЪЕМЫ
|
|
Входные оптические разъемы
|
SC/APC
|
|
Выходные оптические разъемы
|
SC/APC или LC/APC
|
|
ОПТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ
|
|
Время переключения
|
не более 500 мс
|
|
Вносимые потери
|
не более 1,3 дБ
|
|
ПИТАНИЕ
|
|
Питание AC
|
100–240 В, 50/60 Гц
|
|
Питание DC
|
от -36 до -72 В
|
|
Потребляемая мощность
|
не более 50 Вт
|
|
КОНСТРУКЦИЯ
|
|
Монтаж
|
19-дюймовая стойка
|
|
Высота
|
1U
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Рабочая температура
|
от -5 до +45 °C
|
|
Относительная влажность при работе
|
до 95%, без конденсации
|
|
Температура хранения
|
от -30 до +70 °C
|
|
Относительная влажность при хранении
|
до 95%, без конденсации
|
|
ГАБАРИТЫ И ВЕС
|
|
Габариты товара
|
483 x 275 x 44 мм
|
|
Габариты упаковки
|
560 x 380 x 120 мм
|
|
Вес
|
6 кг
|
|
Вес упаковки
|
7 кг
|
Комплект поставки
|
Оптический усилитель B-OptiX BO-MLP-16x22 SP
|
1 шт.
|
