ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
|
|

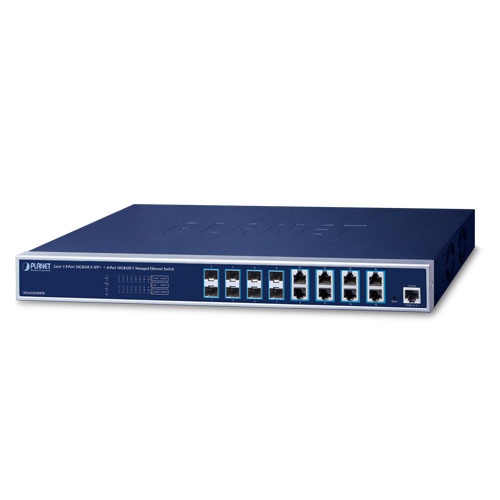

Медные порты
|
8 x 10GBASE-T RJ45 auto negotiation (порты 9–16), поддержка 10G/5G/2.5G/1G/100Mbps
|
|
SFP+ слоты
|
8 x 10GBASE-SR/LR SFP+ (порты 1–8), обратно совместимы с 100BASE-FX, 1000BASE-SX/LX/BX и 2500BASE-X трансиверами
|
|
Консоль
|
1 x RJ45-to-DB9 RS232 (115200, 8, N, 1)
|
|
Кнопка сброса
|
Нажать >5 секунд для сброса настроек к заводским
|
|
ОЗУ
|
2048 Мбайт
|
|
Флэш-память
|
64 Мбайт
|
|
Габариты (ШxГxВ)
|
440 x 200 x 44.5 мм, 1U
|
|
Вес
|
2870 г
|
|

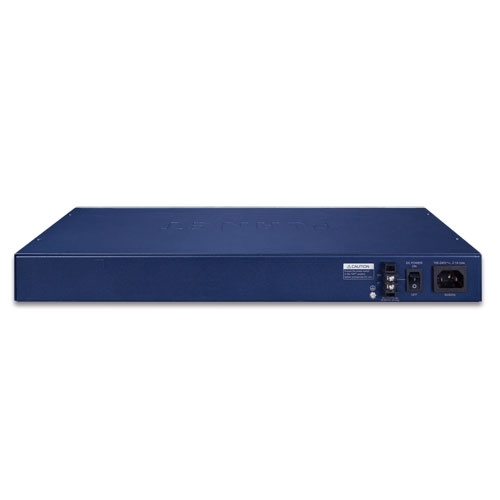

Питание AC
|
100~240 В, 50/60 Гц, макс. 2.1 А
|
|
Питание DC
|
36–60 В, 2 А
|
|
Потребление энергии
|
AC: Вкл 22 Вт / Полная загрузка 44 Вт
DC: Вкл 25 Вт / Полная загрузка 45 Вт
|
|
Защита ESD
|
6 kV DC
|
|
Защита от перенапряжения
|
4 kV DC
|
|
Вентиляторы
|
2 интеллектуальных вентилятора
|
|
СВЕТОДИОДЫ
|
|
Система
|
AC (зелёный), DC (зелёный), Ring (зелёный), Ring Owner (зелёный)
|
|
Порты 10GBASE-T RJ45
|
100/1G LNK/ACT (зелёный), 10G LNK/ACT (янтарный), 2.5G/5G LNK/ACT (зелёный и янтарный)
|
|
Порты 10GBASE-X SFP+
|
100/1G LNK/ACT (зелёный), 10G LNK/ACT (янтарный), 2.5G LNK/ACT (зелёный и янтарный)
|
|
ПЕРЕКЛЮЧЕНИЕ
|
|
Архитектура
|
Store-and-Forward
|
|
Коммутационная матрица
|
320 Гбит/с (non-blocking)
|
|
Пропускная способность
|
238.1 Mpps при 64 байт пакетах
|
|
Таблица адресов
|
32K записей, автообучение и устаревание
|
|
Общий буфер данных
|
32 Мбит
|
|
Управление потоком
|
IEEE 802.3x pause (full duplex), back pressure (half duplex)
|
|
Jumbo Frame
|
10240 байт
|
|
ФУНКЦИИ L3
|
|
IP интерфейсы
|
Максимум 128 VLAN интерфейсов
|
|
Таблица маршрутизации
|
Максимум 512 статических маршрутов, всего до 3072 записей
|
|
Протоколы маршрутизации
|
IPv4 RIPv2, IPv4 OSPFv2, IPv6 OSPFv3, аппаратная статическая маршрутизация IPv4 и IPv6
|
|
ФУНКЦИИ L2
|
|
Конфигурация портов
|
Вкл/выкл порт, flow control, контроль возможностей, отображение состояния, trunk status
|
|
Порт зеркалирования
|
TX/RX/оба, Many-to-1, до 5 сессий
|
|
VLAN
|
802.1Q, 802.1ad Q-in-Q, Private VLAN Edge, MAC-based, Protocol-based, Voice VLAN, MVR, GVRP, до 4K групп
|
|
Spanning Tree Protocol
|
802.1D, 802.1w RSTP, 802.1s MSTP (7 MSTP инстанций), BPDU Guard, Root Guard
|
|
Агрегация каналов
|
IEEE 802.3ad LACP/static trunk, 8 групп по 16 портов
|
|
IGMP Snooping
|
IPv4 IGMP v1/v2/v3, querier mode, до 255 групп
|
|
MLD Snooping
|
IPv6 MLD v1/v2, querier mode, до 255 групп
|
|
Контроль полосы
|
На порт: ingress/egress 10Kbps~13128Mbps
|
|
Кольцо
|
Поддержка ERPS, ITU-T G.8032, Major и Sub-ring, быстрый recovery
|
|
QoS
|
Классификация, strict priority, WRR, 8 уровней приоритетов
|
|
БЕЗОПАСНОСТЬ
|
|
ACL
|
IP/MAC ACL, основаны на MAC, IP, Ethertype, протоколе, VLAN ID, DSCP, 802.1p, до 512 записей
|
|
Безопасность
|
Port security, IP source guard (512 записей), Dynamic ARP inspection (1K записей), контроль доступа по уровням, статический MAC (64 записи)
|
|
AAA
|
RADIUS и TACACS+ клиенты
|
|
Сетевой контроль доступа
|
IEEE 802.1x, MAC-авторизация, локальная/RADIUS аутентификация
|
|
УПРАВЛЕНИЕ
|
|
Интерфейсы управления
|
Консоль, Telnet, Web, SNMP v1/v2c, SSHv2, TLS 1.2, SNMPv3
|
|
Управление системой
|
Обновление ПО по HTTP, загрузка/выгрузка конфигураций, удалённый Syslog, LLDP, NTP, PLANET Smart Discovery, CloudViewer
|
|
Управление событиями
|
Удалённый Syslog, SMTP, системные логи
|
|
СООТВЕТСТВИЕ СТАНДАРТАМ
|
|
Регуляторное соответствие
|
FCC Part 15 Class A, CE
|
|
Стандарты
|
IEEE 802.3 10BASE-T, 802.3u 100BASE-TX, 802.3z 1000BASE-SX/LX, 802.3ab 1000BASE-T, 802.3bz 2.5GBASE-X, 802.3ae 10GbE, 802.3x, 802.3ad, 802.1D/w/s/p, 802.1Q, 802.1x, 802.1ab и др.
|
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
|
Рабочая температура
|
0 ~ 50 °C
|
|
Относительная влажность
|
5 ~ 95% (без конденсации)
|
|
Температура хранения
|
-10 ~ 70 °C
|
|
Относительная влажность при хранении
|
5 ~ 95% (без конденсации)
|
