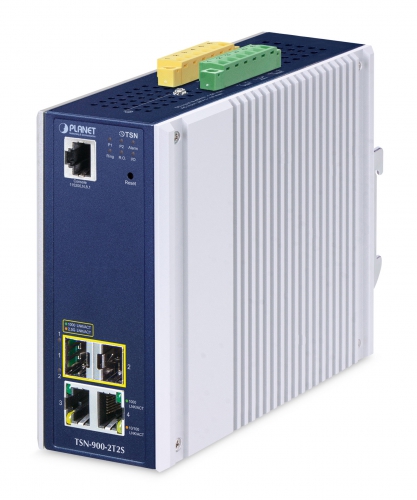

PLANET TSN-900-2T2S Промышленный управляемый коммутатор - это совершенно новый промышленный сетевой медиаконвертер, управляемый с учетом времени (TSN), который оснащен 2 портами 10/100/1000BASE-T RJ45 и 2 портами 1G/2,5GBASE-X SFP в прочном металлическом корпусе со степенью защиты IP30 для стабильной работы в тяжелых условиях и предназначен для решения всех уровни сети промышленной автоматизации - от полевой шины до магистральной сети завода. И это гарантирует сквозную передачу высокоприоритетного трафика с чрезвычайно низкой задержкой. Наличие 2 двухскоростных оптоволоконных разъемов SFP позволяет гибко использовать его для увеличения расстояния соединения. Его можно устанавливать в любых сложных условиях, поскольку он может стабильно работать в диапазоне температур от -40 до 75 градусов по Цельсию. Он также может устанавливаться как на DIN-рейку, так и на стену для эффективного использования пространства шкафа.

Технические характеристики

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Copper Ports	2 10/100/1000BASE-T RJ45 auto-MDI/MDI-X (порты 3–4)
SFP Port	2 1000/2500BASE-X SFP (порты 1–2)
Console	1 x RJ45-to-RS232 (115200, 8, N, 1)
Кнопка сброса	> 5 сек: сброс к заводским настройкам

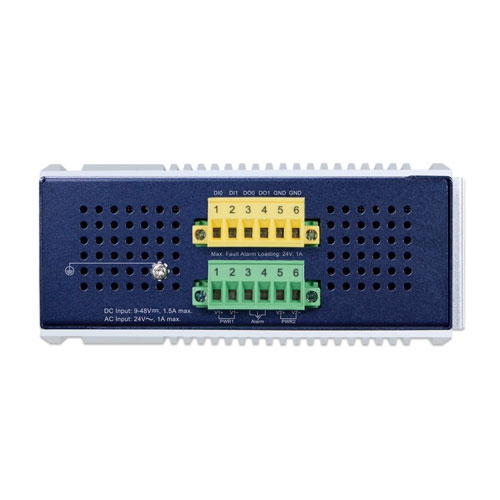

Разъёмы питания	Съёмный 6-контактный клеммный блок (питание, сигнал тревоги) Съёмный 6-контактный клеммный блок для DI/DO
Сигнал тревоги	1 релейный выход при сбое питания (1A @ 24V DC)
Цифровой вход (DI)	2 входа, уровень 0: -24~2.1V, уровень 1: 2.1~24V, макс. нагрузка 10 мА
Цифровой выход (DO)	2 выхода, открытый коллектор 24V DC, 100 мА
Корпус	Алюминиевый, IP30
Монтаж	DIN-рейка или настенное крепление
SDRAM	1024 МБ
Flash-память	64 МБ
Питание	DC 9~48V, 1.5A макс. AC 24V, 1A макс.
Потребление	DC: до 10.18 Вт / 34.74 BTU AC: до 8.1 Вт / 27.64 BTU
ESD защита	5KV DC
Защита от перенапряжений	6KV DC

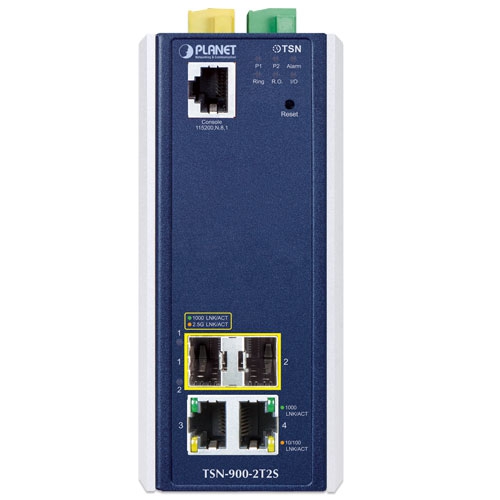

Индикаторы	Система: Power 1/2, Fault Alarm, Ring, Ring Owner, DIDO RJ45: 1000M (зел.), 10/100M (янтар.) SFP: 1G (зел.), 2.5G (янтар.)
ПРОИЗВОДИТЕЛЬНОСТЬ
Архитектура	Store-and-Forward
Коммутационная матрица	14 Гбит/с, неблокирующая
Пропускная способность	10.41 Mpps @ 64 байта
MAC-адресов	8K
Буфер данных	32 Мбит
Jumbo Frame	до 10K байт
Управление потоком	IEEE 802.3x (full-duplex), back pressure (half-duplex)
LAYER 3 ФУНКЦИИ
IP интерфейсы	До 8 VLAN интерфейсов
Маршрутная таблица	До 32 записей
Протоколы	IPv4/IPv6 статическая маршрутизация
LAYER 2 ФУНКЦИИ
VLAN	IEEE 802.1Q, Q-in-Q, Private VLAN, MAC/Protocol/IP Subnet VLAN, Voice VLAN, MVR, GVRP, до 4K групп
Агрегация каналов	IEEE 802.3ad LACP, до 3 групп по 6 портов
STP/RSTP/MSTP	IEEE 802.1D/w/s, BPDU Guard/Filter
IGMP Snooping	v1/v2/v3, до 255 групп
MLD Snooping	v1/v2, до 255 групп
QoS	8 очередей, классификация по CoS, DSCP, IP и TCP/UDP
TSN	Поддержка 802.1AS, 802.1Qbv, 802.1Qch, 802.1Qci, 802.1CB, 802.1Qbu, 802.3br
БЕЗОПАСНОСТЬ
ACL	MAC, IP, VLAN ID, DSCP, 802.1p, до 512 правил
Port Security	IP Source Guard, DAI, статические MAC
AAA	RADIUS, TACACS+
802.1x	Port-based, MAC-based, Local/RADIUS
УПРАВЛЕНИЕ
Интерфейсы	Console, Telnet, Web, SNMP v1/v2c/v3, SSHv2, TLSv1.2
Системные функции	Обновление ПО, резервное копирование, Syslog, LLDP, NTP
Утилиты	PLANET Smart Discovery, NMS, NMSViewerPro
СТАНДАРТЫ И СЕРТИФИКАЦИИ
Соответствие	FCC Part 15 Class A, CE EN55032/EN55035
Ethernet стандарты	IEEE 802.3, 802.3u, 802.3z, 802.3ab, 802.3bz и др.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температура	-40…+75 °C
Хранение	-40…+85 °C
Влажность	5…95% (без конденсата)
Размеры (Ш×Г×В)	60×135×135 мм
Вес	949 г
